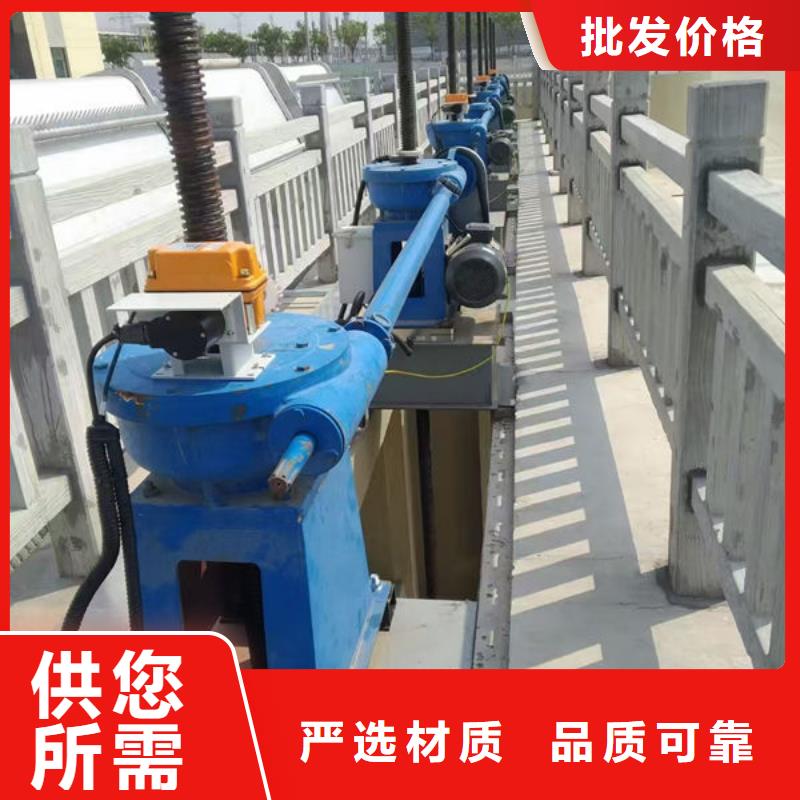

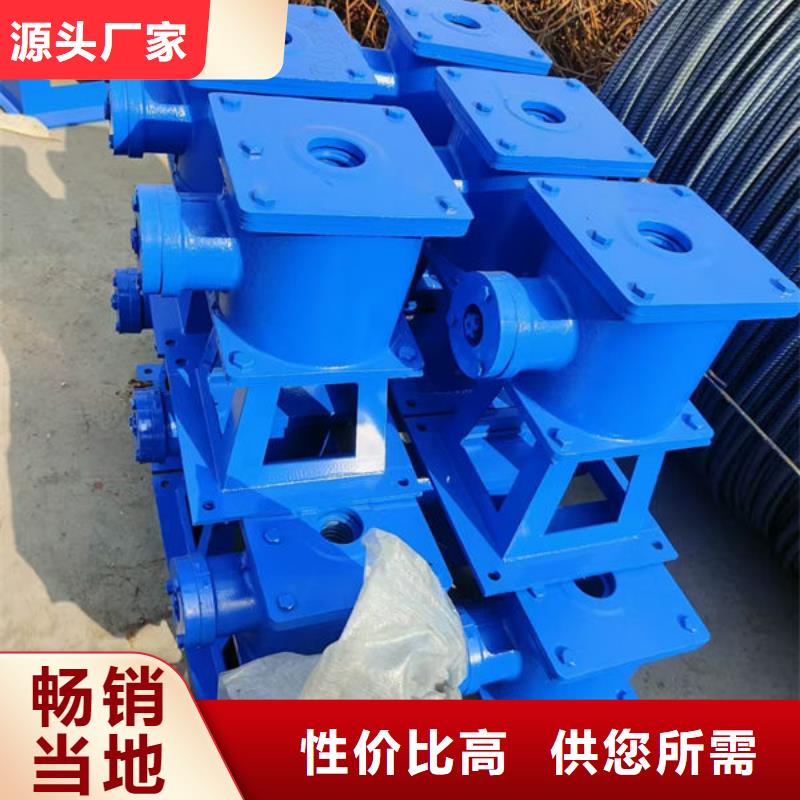

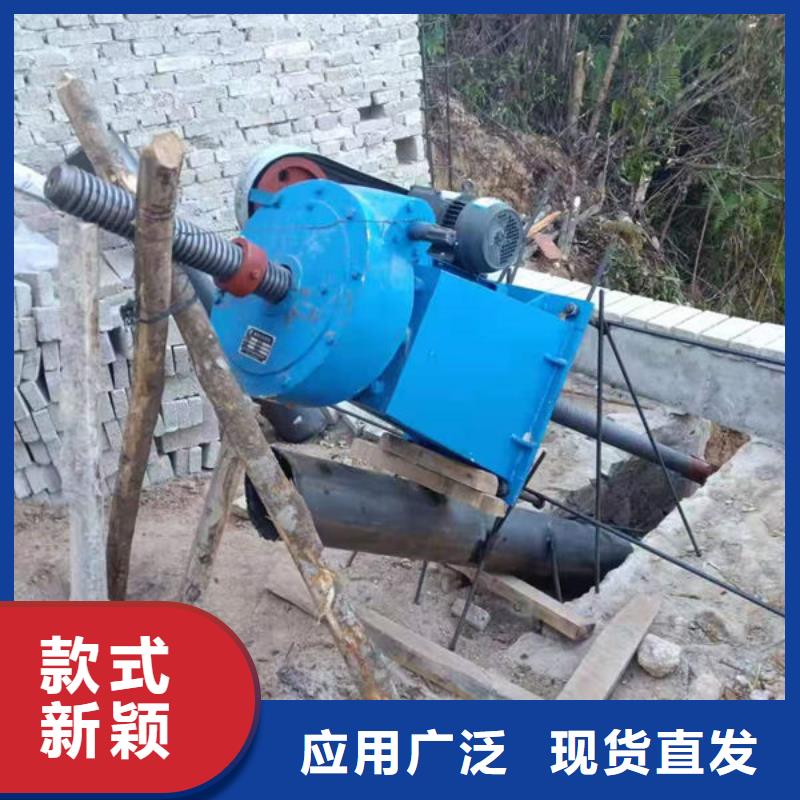

@  1. 概述  LQDW型電、手動螺桿啟閉機具有超負荷停機保護、事故報警顯示、上下行程限位控制等功能，具有電手動切換機構自動切斷電源、現場與遙控、與機聯控功能，應用于水利水電、火力發電廠、核電站、市政、環保等泵站進出口閘門的開啟和關閉，應用于工農業水渠的進、出口閘門截流的開啟和關閉，應用于石油、化工、冶金、印染、造紙工廠等領域給排水閘門的開啟和關閉。對于雙吊點電手啟閉機，所配電動裝置與單吊點一致。該啟閉機所用電動裝置為密封戶外型，可根據用戶要求制成“三防型”(防霉、防潮、防鹽霧)。 2. 型號說明 LQDW  啟閉噸位（KN）  電手動螺桿啟閉機  舉例：LQDw－50型啟閉機，指公稱啟門力50KN（即5噸），電手動螺桿啟閉機。 3．  結構原理及操作程序     LQDW型電手動啟閉機由電動裝置、機座、絲桿、護罩及電氣控制箱等組成，電動裝置由專用電機、減速機構、轉矩控制機構、行程控制機構、位置指示機構、手/電動轉換機構及現場操作機構組成。本啟閉機由電動機或手動搖柄帶動傳動裝置(齒輪、蝸輪、蝸桿或減速箱)運轉驅動傳動螺母(或螺桿)轉動，使螺桿作垂直升降運動，從而作開啟或關閉閘門。  (1)專用電機：為YDF電機。它是根據電動裝置的工作特點及一般閘門使用工況而設計制造的閘門專用電機。  (2)減速機構：為同軸式。由一級蝸桿、蝸輪組成。  (3)行程控制機構：用來指示閘門的開啟和關閉位置，由齒輪傳動部分、計數器和大觸點控制部分組成。  (4)位置指示機構：用來指示閘門的開啟和關閉程度。由一組傳動齒輪、指針、開度盤（270°指示）組成。同時裝有電位器用來將閘門的開度電號發送至控制室。  (5)轉矩控制機構：用來控制電動裝置的輸出轉矩的大小。由轉矩軸、觸板、控制器上“調整”旋鈕）可以調整開度表的“滿度”。（3） 控制器結構說明及注意事項  a. 控制器外形及開孔尺寸  b.控制器表盤上的電器元件的作用： 開度表：閘門開啟、關閉的程度。 白色指示燈：電源指示。黃色指示燈：過轉矩指示。  遠控開關：撥到遠控位置，可實現遠距離操作。  閘開按鈕：控制閘開，閘門全開的燈光指示（紅色指示燈）。    閘關按鈕：控制閘關，閘門全關的燈光指示（綠色指示燈）。  停止按鈕：按閘門停止在全開到全關位置中任意位置時的按鈕。 c.注意事項：  控制器按端子接線圖接線。  支撐架由使用單位根據安裝條件自行配制。  當控制器需要進行修理和檢查時，需打開后罩，拆除端子板上的引線，旋下固定螺釘，方可抽出機芯。 5.技術參數和性能參數    （1）控制器：380V      50HZ      三相四線制   （2）工作環境  a.不含爆炸性和強腐蝕性氣體。 b.溫度范圍為－30℃～40℃。 C.相對濕度不大于80％。 d.海拔高度不大于2000m。 e.無強烈震動。  基本性能參數表    6.  安裝與調整  6.1安裝前，安裝人員應熟悉設備性能和操作方法，確定啟閉機螺桿行程與所配套的閘門安裝尺寸，以保證閘門能夠全部開啟或關閉。  6.2電動啟閉機通常與閘門配套安裝,根據工程具體位置的需要，啟閉機安裝分為四種形式，供用戶參照使用。   a. 予留孔洞式 (  表二   電動啟閉機安裝基本技術參數)  b .予埋鋼板式 (  表二   電動啟閉機安裝基本技術參數)  c .穿孔式     ( 表二   電動啟閉機安裝基本技術參數)  6.3 一般情況下，電動啟閉機應垂直安裝(即螺桿中心垂直于水平面



2.4、安裝高度較大（H安＞6m）的啟閉機的安裝

當啟閉機的安裝高度大于6m時，由于啟閉機在閘門下壓過程中絲桿容易產生彎曲變形，影響啟閉的正常運行。為了不使絲桿產生彎曲，就得在一定的高度設置卡子梁，將卡座安裝在卡子梁上再將卡環焊接在卡座上，使絲桿穿過卡環運行。這樣就不會產生彎曲變形了。

當一臺啟閉機絲桿穿過多道卡環時，多道卡環和啟閉機的吊點中心必須在一條軸線上。

    2.5、啟閉機與啟閉機梁的連接

    為了保證啟閉機的正常運行，在連接啟閉機底座和啟閉機梁時，一定要用通長底腳螺栓穿過預留孔將啟閉機座與啟閉機梁連接在一起。

    當啟閉機梁上未預留螺栓孔或預留的不是通孔時，要根據啟閉機的大小選用合適的型鋼做成底座，將底座與啟閉機梁連接牢固，再將啟閉機座連接在型鋼底座上即可。

    3、啟閉機安裝質量的檢驗

當啟閉機安裝完成后，要對已安裝的啟閉機運行情況進行檢查驗收。安裝完成后的啟閉機要求運行平穩，無噪音、無卡阻現象，，螺栓無松動，且絲桿和接桿處在一條垂直線上。

@任何單位和個人都有保護輸水隧洞的義務，嚴禁任何有損輸水隧洞的行為發生。  三、嚴格按照輸水隧洞檢查規程，做好輸水隧洞的檢查工作。  四、嚴格按照輸水隧洞養護規程，做好輸水隧洞的維修養護工作。五、啟閉閘的開啟，必須嚴格按照防汛指揮部指令進行，并由專人負責操作和管理，嚴禁閑人任意進入啟閉閘房并接觸機電等設備。  六、對機電設備要實行經常檢查及養護。重點檢查電源線路有否破損，機械設備絲桿、螺栓是否銹蝕，以確保機電設備隨時運行。四明湖水庫管理局供水隧洞管理制度  四明湖水庫是一座大Ⅱ型水庫，供水隧洞為水庫的輸、泄水工建筑物，對大壩的有著直接的關系，為確保供水隧洞的，特制定供水隧洞管理制度。一、供水隧洞作為水庫的樞紐組成部分，受 保護，任何單位和個人不得侵占和毀壞。  二、任何單位和個人都有保護供水隧洞的義務，嚴禁任何有損供水隧洞的行為發生。  三、嚴格按照供水隧洞檢查規程，做好供水隧洞的檢查工作。四、嚴格按照供水隧洞養護規程，做好供水隧洞的維修養護工作。  五、啟閉閘的開啟，必須嚴格按照防汛指揮部指令進行，并由專人負責操作和管理，嚴禁閑人任意進入啟閉閘房并接觸機電等設備。六、對機電設備要實行經常檢查及養護。重點檢查電源線路有否破損，機械設備絲桿、螺栓是否銹蝕，以確保機電設備隨時運行。@
