畢節電流互感器一體化現場測試儀源頭好貨

畢節互感器綜合測試儀尊敬的用戶：感謝您使用本公司互感器現場校驗儀。在您初次使用該儀器前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。如果有改動的話，敬請諒解！您有疑問，請與公司售后服務部聯系，我們定會解答您的問題。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！要求防止電擊和火災及人身傷害！只有經過專業培訓的人員才能操作此儀器/儀表。為了防止火災或電擊危險，在使用本產品進行試驗之前，請務必詳細閱讀本產品使用說明書，按 照產品額定值和標識及滿足要求的試驗環境進行試驗。產品輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，務必注意人身！請勿觸摸裸露的帶電金屬！若本產品有損壞或者有故障時，切勿繼續操作，請立即與本公司售后工程師聯系，及時對產品進行維修 。請勿在儀器無蓋板的情況下操作儀器/儀表。請勿在潮濕環境下操作。保持產品表面清潔和干燥。

<畢節>天正華意電氣設備有限公司

畢節互感器綜合測試儀試驗過程中通過按下控制器可終止試驗，測試完畢后自動計算出一次側與二次側的相位角差，實際測的變比值與用戶設定的額定變比的百分比差（圖31）。按下 “打印”即可打印出測試結果， “保存”即可保存測試結果， “退出”可返回至參數設置菜單。如果顯示均為9，則說明誤差超出顯示范圍，請檢查設定值。圖30 ，PT角差比差測試界面圖31，PT角差比差測試結果界面5、PT交流耐壓試驗1）、參數設置：　在PT測試主界面中，選擇進入“交流耐壓”試驗界面（如圖32），設置好設定電壓值：0～1000V。2）、實驗：參照?qǐng)D33接線，被測PT二次側短接與測試儀電壓輸出口K2連接，電壓輸出口另一端K1連接互感器外殼。檢查接線完成后，合上功率開關，選擇 “開始”選項，按下即開始升壓，電壓保持時間默認為1分鐘，測試過程中，儀器內部對互感器二次繞組與外殼之間的漏電流實時檢測，如果發現電流迅速增加，將會自動回零，頁面會顯示測試異常。圖32，PT交流耐壓測試界面 圖33，PT交流耐壓接線圖6、PT負荷試驗1）、參數設置：　在PT測試主界面中，選擇進入“負荷”試驗界面（，設置額定二次電壓值：100V、100/√3、100/3、150V、220V。2）、試驗：　測試儀的K1、K2為電壓輸出端，參照?qǐng)D35進行接線，將被測負荷（負載）接測試儀的K1、K2端，檢查接線無誤后，合上功率開關，選擇“開始”即開始試驗，試驗完成后，即顯示負荷性測試結果，可以選擇 “保存” 、“打印”及“退出”選項進行下一步操作。

畢節電流互感器一體化現場測試儀源頭好貨 <畢節>天正華意電氣設備有限公司

畢節互感器綜合測試儀開始PT測試：在此選項按回車鍵開始PT變比和極性的測試。圖中同時給出PT變比極性測試的具體接線圖，按圖接好線后，按確定開始測試，完成后結果顯示在屏幕上，如圖13所示：圖13、PT變比極性測試結果界面圖中可見：屏幕中顯示出被測PT變比實測的數值及極性判斷結果。7、國標查詢界面為操作人員提供CT測試相關標準；界面如圖14所示：圖14、國標查詢界面圖中給出標準對各種精度等級的CT的各不同測試點的要求。8、歷史數據查閱界面在此屏用于查詢存儲的測試結果；界面如圖15所示：圖15、歷史數據查閱界面圖中顯出已經保存的測試結果。9、系統設置界面此界面為調試專用界面，僅供出廠前調試用，用戶無法進入。五、使用方法1．CT校驗：測試接線如圖16所示：圖16、CT校驗接線示意圖用紅色接線鉗夾到被測CT的二次側S1端子，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S1和S3端子（兩根線不用區分）；黑色接線鉗夾到被測CT的二次側S2端子，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S2和S4端子；另一套單獨的測試線的首端紅黑兩根線接到被測CT的一次側端子，（如果為穿心互感器，首端紅線由標由P1側穿過互感器，與黑線連接到一起；如果不是穿心互感器，則首端紅線接到被測CT標有P1的端子，黑線接到被測CT標有P2的端子）；末端的紅黑兩根線分別接到儀器標有“CT一次”部分的P1和P2端子，紅線接P1、黑線接P2；接好線后，在主界面選擇相應測試項目，開始測試直到自動結束。2．CT直阻測量：測試接線如圖17所示：用紅色接線鉗夾到被測CT的二次側S1端子，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S1和S3端子（兩根線不用區分）；黑色接線鉗夾到被測CT的二次側S2端子，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S2和S4端子；接好線后，在主界面選擇相應測試項目，開始測試直到自動結束。

畢節互感器綜合測試儀另外，儀器還具有人性化的人機界面，提示接線和操作，且具有任何測量參數保存和測量結果打印的功能。一、功能特點1、 電流互感器現場校驗儀同時具有遞推法測量電流互感器誤差，方便現場開展計量裝置現場檢定工作。2、 電位差法測量電壓互感器誤差功能，方便現場開展計量裝置現場檢定工作。3、 現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。4、 電流互感器現場校驗儀內部具有相當于被測電流互感器同變比的標準電壓互感器，其準確度可以達到0.05級，準確的測量出被測電流互感器的變比和空載誤差。然后結合阻抗與導納的測試結果推算出互感器的誤差。5、 采用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾。6、 測量范圍寬，可以至5A/5A~25000A/5A或5A/1A~6300A/1A。7、 具有電流互感器變比、二次繞組直阻測試功能。8 采用800×480高分辨率大屏幕彩色液晶顯示，具有人性化的界面及操作設計，使操作變的更加方便、快捷。9、 采用精準的軟件算法，測量數據的準確性進一步提高。10、 具有智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。11、 自動對測試數據進行化整，并判斷是否超差，超差數據顯示高亮色，并且窗口右下角顯示超差，對互感器的數據特性直觀明了。12、 直接出具現場檢定結論，合格或超差。13、 大規模存貯器可存儲現場測試數據多達2000條。14、 配備微型打印機，現場可將測試數據打印出來；也可以采用RS232或USB接口連接電腦將數據上傳后通過管理軟件打印數據。15、 采用工程塑料模具機箱防震、防壓，保障現場操作人員的和設備

畢節電流互感器一體化現場測試儀源頭好貨 <畢節>天正華意電氣設備有限公司

畢節互感器綜合測試儀儀器穩定度高，系統可長期穩定運行，性能不隨時間發生改變。第二章 指標參數?誤差測試范圍： 35KV/100V、35kV /√3/100V/√3、66KV/100V、66kV /√3/100V/√3、110KV/100V、110kV /√3/100V/√3、220KV/100V、220kV /√3/100V/√3這12種變比、精度0.2級及以下的電容式電壓互感器。?支持測試CVT二次繞組數目達到3組，即1a1n，2a2n，3a3n（亦可升級至4a4n），每組二次負荷500VA。?能存貯超過1000組測試數據，配備USB接口。?準確度等級：0.05級?儀器重量約22kg。第三章功能簡介一、面板說明（a.前面板)1. 大屏幕帶背光觸摸屏式液晶顯示屏分辨率為1024×600點，所有的測量數據和相關操作提示全部中文顯示。2．CVT二次繞組1a1n儀器內部采用四線接法，面板上的1a兩個黃色端子對應接到互感器二次的1a端上，1n的兩個黑端子對應接到互感器二次的1n端上。3．CVT二次繞組2a2n面板上的2a兩個綠色端子對應接到互感器二次的2a端上，2n的兩個黑端子對應接到互感器二次的2n端上。4．CVT二次繞組3a3n面板上的3a兩個紅色端子對應接到互感器二次的3a端上，3n的兩個黑端子對應接到互感器二次的3n端上。5．RJ45網口儀器軟件升級接口。

畢節互感器綜合測試儀 試驗時，上方白色狀態欄會有提示“正在測試”，測試儀開始自動升壓、升流，當測試儀檢測完畢后，試驗結束并描繪出伏安特性曲線圖。圖10，PT勵磁特性參數設置界面3）、PT（勵磁）測試結果操作說明，請參考CT測試結果說明9.2、PT變比極性試驗 1）參數設置：測試界面見圖11。一次：0～3000V。二次：100V、100/√3、100/3、150V、220V。2）開始試驗： PT一次側接A、X，PT二次側接a、x。設置二次側額定電壓及編號后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始。上方白色狀態欄會有提示“正在測試”，直至試驗完畢退出測試界面，或按下控制器人為中止試驗，試驗完成后，即顯示變比極性測試結果?？梢赃x擇 “保存” 、“打印”及“退出”選項進行下一步操作。儀器本身的同色端子為同相端，即A接PT的A，X接PT的X時，極性的測試結果為減極性。 圖11，PT變比極性測試界面 9.4、PT交流耐壓試驗1）、參數設置：　在PT測試主界面中，選擇進入“交流耐壓”試驗界面（如圖12），設置好設定電壓值：0～3000V。2）、實驗：被測PT二次側短接與測試儀電壓輸出口K2連接，電壓輸出口另一端K1連接互感器外殼。檢查接線完成后，合上功率開關，選擇 “開始”選項，按下即開始升壓，電壓保持時間默認為1分鐘，測試過程中，儀器內部對互感器二次繞組與外殼之間的漏電流實時檢測，如果發現電流迅速增加，將會自動回零，頁面會顯示測試異常。圖12，PT交流耐壓測試界面 十.數據查詢?cè)贑T/PT測試主界面中，選擇進入“數據查詢”試驗界面（如圖13），根據需要選擇“勵磁”、“變比極性”、“退出”等測試選項，選定測試項目后，顯示儀器中該項目下所保存的的測試結果，可以選擇 “上頁” 、“下頁”、“轉存”、“退出”、“”選項進行相應操作。轉存時，插上U盤至測試儀通訊口“USB”，點擊“轉存”則會將當前頁面下所顯示的測試記錄轉存進入U(xiǎn)盤之中。每條記錄所用時間約2秒鐘，轉存結束后，界面提示“轉存完畢”。圖13 數據查詢界面

<畢節>天正華意電氣設備有限公司 畢節電流互感器一體化現場測試儀源頭好貨

畢節互感器綜合測試儀CT測試8.1、CT勵磁（伏安）特性測試在CT主界面中，點擊“伏安特性” 選項后，即進入測試界面如圖4。 （1）、參數設置：勵磁電流：設置范圍（0—20A）為儀器輸出的設置電流，如果實驗中電流達到設定值，將會自動停止升流，以免損壞設備。通常電流設置值大于等于1A，就可以測試到拐點值。勵磁電壓：設置范圍（0—3000V）為儀器輸出的設置電壓，通常電壓設置值稍大于拐點電壓，這樣可以使曲線顯示的比例更加協調，電壓設置過高，曲線貼近Y軸，電壓設置過低，曲線貼近X軸。如果實驗中電壓達到設定值，將會自動停止升壓，以免損壞設備。（2）、試驗：接線圖見界面，測試儀的K1、K2為電壓輸出端，試驗時將K1、K2分別接互感器的S1、S2（互感器的所有端子的連線都應斷開）。檢查接線無誤后，合上功率開關，選擇“開始”選項，即開始測試。試驗時，上方白色狀態欄會有提示“正在測試”，測試儀開始自動升壓、升流，當測試儀檢測完畢后，試驗結束并描繪出伏安特性曲線圖。注意：圖4中“校準”功能：主要用于查看設備輸出電壓電流值，不用于互感器功能測試，詳情見附錄一。 圖4，CT勵磁特性測試界面CT伏安特性結果圖 2）、伏安特性（勵磁）測試結果操作說明試驗結束后，顯示出伏安特性測試曲線及數據（見圖5）。該界面上各操作功能如下：打 ?。狐c(diǎn)擊“打印”后，先后打印伏安特性（勵磁）曲線、數據，方便用戶做報告用。同時減少更換打印紙的頻率，節省時間，提率。

<畢節>天正華意電氣設備有限公司 畢節電流互感器一體化現場測試儀源頭好貨

畢節互感器綜合測試儀上下鍵在歷史數據查閱功能屏中用來翻閱記錄；?左右鍵在測試參數設置功能屏中用來切換可選的項目，可根據屏幕上方的提示用左右鍵在這些檔位中連續切換，選至需要的數值或項目；鍵：確定鍵，在開機后按下此鍵進入主菜單。主菜單下按下此鍵即進入當前指向的功能選項（反色顯示的功能條），在輸入?yún)?shù)時，作用是開始輸入和結束輸入并使剛鍵入的數字有效。退出鍵：返回鍵，按下此鍵均直接返回到主菜單；如果正在測試過程中、測試結束時按此鍵則同時返回主界面。存儲鍵：在測試結果下，按存儲鍵可存儲當前項目測試結果。查詢鍵：在主菜單下按下查詢鍵，可查詢已存儲的數據記錄。設置鍵：在主菜單下按下設置，可快速進入?yún)?shù)設置屏。F1~F5鍵：輔助功能鍵。F4是打印功能鍵。切換、自檢、幫助、開關鍵：現為保留按鍵，無實際用途。四、液晶界面液晶顯示界面主要有九屏，包括主菜單和八個功能界面，下面分別加以詳細介紹。

畢節電流互感器一體化現場測試儀源頭好貨 <畢節>天正華意電氣設備有限公司

畢節互感器綜合測試儀CT勵磁特性測試界面 CT勵磁特性接線圖 圖6，CT勵磁曲線圖 ，勵磁數據圖 誤差曲線參數設置界面 ，誤差曲線圖2）、伏安特性（勵磁）測試結果操作說明試驗結束后，屏幕顯示出伏安特性測試曲線（見圖6）。該界面上各操作功能如下：打 ?。嚎刂破鬟x擇“打印”后，先后打印伏安特性（勵磁）曲線、數據，方便用戶做報告用。同時減少更換打印紙的頻率，節省時間，提率。 勵磁數據：將光標移動至“勵磁數據”選項選定，屏幕上將顯示伏安特性試驗的測試數據列表（見圖7）。按下“退出”鍵即退回到伏安特性試驗曲線界面，控制器即可實現數據的上下翻。當頁面翻轉不動時，則已到達一頁。保 存：控制器移動至“保存”選項，按下即可將當前所測數據保存，保存成功后，屏幕上顯示“保存完畢”。成功保存后，用戶如果再按下“保存”鍵，程序會自動分辨，不保存相同的測試記錄。并且可在數據查詢菜單中進行查看。誤差曲線：在圖6的界面中，將光標移至“誤差曲線”選定后，屏上將顯示伏安特性試驗的誤差曲線的設置（見圖8）。選定后計算出的誤差曲線如圖9。 打印設定：光標移動至此選項，按下即進入打印設置界面（圖10），可根據要求選擇“默認”（程序按照一定步進打印大量電壓電流值），或選擇“自設定”（程序會按照表格中的10個電流值進行打?。?。以下四項為誤差曲線計算時的設置項：額定負荷 ：CT二次側額定負荷。

畢節互感器綜合測試儀開始任意點測試：在此選項按回車鍵開始所設置參數校驗點測試。參數設置完成后，選擇開始測試，出現圖7所示界面圖7、單點測試數據結果界面圖中可見：屏幕中顯示當前測試點的比差和角差值及修約結果。4、CT直阻測試界面在選中‘CT直阻測試’時，進入直阻測試接線提示屏。如圖8所示：圖8、CT直阻測試接線提示界面圖中給出CT直阻測試的具體接線圖，按圖接好線后，按確定開始測試，完成后結果顯示在屏幕上，如圖9所示：圖9、CT直阻測試結果界面圖中可見：屏幕中顯示出實測的過程數據及直阻結果數值。5、CT變比粗測界面如果需要對被測CT進行粗略測量（在不知道被測CT的變比值的情況），用“CT變比粗測”界面進行測試；首先進入接線提示屏，如圖10所示：圖10、CT變比粗測接線提示界面圖中給出CT變比粗測的具體接線圖，按圖接好線后，按確定開始測試，完成后結果顯示在屏幕上，如圖11所示：圖11、CT變比粗測結果界面圖中可見：屏幕中顯示出實測的過程數據及變比粗測結果數值。6、PT變比極性測試界面對于PT變比和極性的測量（不能達到校驗的精度），用“PT變比極性”界面進行測試；首先進入設置及接線提示界面，如圖12所示：圖12、PT變比極性設置接線提示界面參數設置項目有：高額定電壓、低額定電壓、開始PT測試三個項目；同時給出具體接線圖。各項參數的含義和作用如下：?高額定電壓：被測電壓互感器的高壓（一次）側額定電壓值。?低額定電壓：被測電壓互感器的低壓（二次）側額定電壓值。?

<畢節>天正華意電氣設備有限公司 畢節電流互感器一體化現場測試儀源頭好貨

畢節互感器綜合測試儀CT測試8.1、CT勵磁（伏安）特性測試在CT主界面中，點擊“伏安特性” 選項后，即進入測試界面如圖4。 （1）、參數設置：勵磁電流：設置范圍（0—20A）為儀器輸出的設置電流，如果實驗中電流達到設定值，將會自動停止升流，以免損壞設備。通常電流設置值大于等于1A，就可以測試到拐點值。勵磁電壓：設置范圍（0—3000V）為儀器輸出的設置電壓，通常電壓設置值稍大于拐點電壓，這樣可以使曲線顯示的比例更加協調，電壓設置過高，曲線貼近Y軸，電壓設置過低，曲線貼近X軸。如果實驗中電壓達到設定值，將會自動停止升壓，以免損壞設備。（2）、試驗：接線圖見界面，測試儀的K1、K2為電壓輸出端，試驗時將K1、K2分別接互感器的S1、S2（互感器的所有端子的連線都應斷開）。檢查接線無誤后，合上功率開關，選擇“開始”選項，即開始測試。試驗時，上方白色狀態欄會有提示“正在測試”，測試儀開始自動升壓、升流，當測試儀檢測完畢后，試驗結束并描繪出伏安特性曲線圖。注意：圖4中“校準”功能：主要用于查看設備輸出電壓電流值，不用于互感器功能測試，詳情見附錄一。 圖4，CT勵磁特性測試界面CT伏安特性結果圖 2）、伏安特性（勵磁）測試結果操作說明試驗結束后，顯示出伏安特性測試曲線及數據（見圖5）。該界面上各操作功能如下：打 ?。狐c(diǎn)擊“打印”后，先后打印伏安特性（勵磁）曲線、數據，方便用戶做報告用。同時減少更換打印紙的頻率，節省時間，提率。

<畢節>天正華意電氣設備有限公司 畢節電流互感器一體化現場測試儀源頭好貨

畢節互感器綜合測試儀測試過程中切勿人體觸碰高壓A與N端子!??測試過程中發現異常立即按下高壓輸出開關，切斷高壓輸出！??接地端子務必可靠接地！測電容式電壓互感器上N與E（或X）必須分離！測普通電磁式電壓互感器N與E短接！??測試結束以后，務必關機后再拆除高壓線！??若要斷電重啟系統，應在切斷電源三秒后再重啟，確保硬件電路全部斷電。二、操作方法開機后儀器界面如下：點擊“誤差測量” 進入測量界面：1、誤差測量界面1）出廠編號點擊此處，彈出一個軟鍵盤，可以修改該條數據的出廠編號。2）型號系統內部存儲的型號將全部顯示在該下拉菜單中，在“系統設置”中可以添加所需的型號。 3）測試類型點擊此處，彈出一個下拉框，選擇測試類型。4）功率因數系統內部存儲的功率因數將全部顯示在該下拉菜單中，在“系統設置”中可以添加所需的功率因數。 5）頻率默認50HZ。6）電容量點擊此處，彈出一個鍵盤，輸入要測試的互感器的額定電容量。7）端子標志點擊此處，顯示測試?yán)@組名，若選擇空白，則該繞組端所有信息會被屏蔽掉。 8）是否測量點擊此處，可以選中是否進行測試該繞組誤差數據。9）額定一次電壓系統內部存儲的額定一次電壓將全部顯示在該下拉菜單中，在“系統設置”中可以添加或修改，刪除額定一次電壓值。10）額定二次次電壓會根據額定一次電壓自動生成，無需填寫。11）準確度等級系統內部存儲的準確度等級將全部顯示在該下拉菜單中，在“系統設置”中可以添加或修改，刪除準確度等級值。

<畢節>天正華意電氣設備有限公司 畢節電流互感器一體化現場測試儀源頭好貨

畢節互感器綜合測試儀尊敬的用戶：感謝您使用本公司互感器現場校驗儀。在您初次使用該儀器前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。如果有改動的話，敬請諒解！您有疑問，請與公司售后服務部聯系，我們定會解答您的問題。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！要求防止電擊和火災及人身傷害！只有經過專業培訓的人員才能操作此儀器/儀表。為了防止火災或電擊危險，在使用本產品進行試驗之前，請務必詳細閱讀本產品使用說明書，按 照產品額定值和標識及滿足要求的試驗環境進行試驗。產品輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，務必注意人身！請勿觸摸裸露的帶電金屬！若本產品有損壞或者有故障時，切勿繼續操作，請立即與本公司售后工程師聯系，及時對產品進行維修 。請勿在儀器無蓋板的情況下操作儀器/儀表。請勿在潮濕環境下操作。保持產品表面清潔和干燥。

畢節互感器綜合測試儀額定二次 ：CT的二次側額定電流ALF ：準確限值系數，如：被測CT銘牌為“5P10”，“10”即為限制系數。5％ ：自動計算出5％誤差曲線數據并顯示誤差曲線。10％ ：自動計算出10％誤差曲線數據并顯示誤差曲線。誤差曲線界面中有三個選項：打印 ：可打印出誤差曲線圖及數據；數據 ：可顯示出誤差曲線相關數據，查看方式同伏安特性數據。退出 ：可返回上一層菜單。圖10，打印設置界面 圖11，退磁界面2、退磁試驗 1）參數設置： 在CT主界面中，選擇“退磁”后，進入測試界面見圖11，設置 二次側額定電流： 1A或5A。2）試驗： 接線圖見（圖5），測試儀的K1、K2為電壓輸出端，試驗時將K1、K2分別接互感器的S1、S2（互感器的所有端子的連線都應斷開）。檢查接線無誤后，合上功率開關，選擇“開始”選項，即開始退磁。 退磁過程中光標在“開始”選項上不停閃爍，直至試驗完畢，裝置會自動停止，界面提示“退磁完畢”。3、CT變比極性試驗 1）參數設置： 在CT主界面中，選擇“變比極性”后，進入測試界面見圖12，設置一次側測試電流： 0 ～600A，測試儀P1、P2端子輸出的電流； 二次側額定電流： 1A或5A。2）試驗： 接線圖見圖13，CT一次側接P1、P2，CT二次側接S1、S2，不檢測的二次繞組要短接，設置二次側額定電流及編號后，合上功率開關，選擇“開始”選項，按下控制器，試驗即開始。試驗過程中光標在“開始”選項上不停閃爍，直至試驗完畢退出自動測試界面，或按下控制器人為中止試驗，裝置測試完畢后會自動停止試驗，試驗完成后，即顯示變比極性測試結果?？梢赃x擇 “保存” 、“打印”及“退出”選項進行下一步操作。儀器本身的同色端子為同相端，即P1接CT的P1，S1接CT的S1時，極性的測試結果為減極性。

<畢節>天正華意電氣設備有限公司 畢節電流互感器一體化現場測試儀源頭好貨

畢節互感器綜合測試儀開始任意點測試：在此選項按回車鍵開始所設置參數校驗點測試。參數設置完成后，選擇開始測試，出現圖7所示界面圖7、單點測試數據結果界面圖中可見：屏幕中顯示當前測試點的比差和角差值及修約結果。4、CT直阻測試界面在選中‘CT直阻測試’時，進入直阻測試接線提示屏。如圖8所示：圖8、CT直阻測試接線提示界面圖中給出CT直阻測試的具體接線圖，按圖接好線后，按確定開始測試，完成后結果顯示在屏幕上，如圖9所示：圖9、CT直阻測試結果界面圖中可見：屏幕中顯示出實測的過程數據及直阻結果數值。5、CT變比粗測界面如果需要對被測CT進行粗略測量（在不知道被測CT的變比值的情況），用“CT變比粗測”界面進行測試；首先進入接線提示屏，如圖10所示：圖10、CT變比粗測接線提示界面圖中給出CT變比粗測的具體接線圖，按圖接好線后，按確定開始測試，完成后結果顯示在屏幕上，如圖11所示：圖11、CT變比粗測結果界面圖中可見：屏幕中顯示出實測的過程數據及變比粗測結果數值。6、PT變比極性測試界面對于PT變比和極性的測量（不能達到校驗的精度），用“PT變比極性”界面進行測試；首先進入設置及接線提示界面，如圖12所示：圖12、PT變比極性設置接線提示界面參數設置項目有：高額定電壓、低額定電壓、開始PT測試三個項目；同時給出具體接線圖。各項參數的含義和作用如下：?高額定電壓：被測電壓互感器的高壓（一次）側額定電壓值。?低額定電壓：被測電壓互感器的低壓（二次）側額定電壓值。?

<畢節>天正華意電氣設備有限公司 畢節電流互感器一體化現場測試儀源頭好貨

畢節互感器綜合測試儀以“E”為開頭的數據為角差比差結果數據，以“T”為開頭的數據為暫態結果數據。11.6 載入數據結束后，選擇“確定”出現圖40界面，在此界面右上方設置相應參數后，選擇“生成誤差曲線”則完成所有試驗結果的載入。11.7 載入全部完成后，可根據需要選擇“保存”或打印結果數據。11.8 選擇“保存”選項，則以WORD的形式顯示結果如圖41。11.9 如需繼續加載試驗結果數據，請先上次載入的數據。圖38圖39圖40圖41附 錄 附錄一、 “校準”測試方法（以CT為例）圖42，校準測試主界面圖43，電壓校準接線圖圖44，電流校準接線圖1）參數設置： 進入CT“勵磁”測試界面后，選擇進入“校準”試驗界面（如圖42），設定好勵磁電流值：0.1A ～ 5A；勵磁電壓值：1V～2500V。2）開始： 電壓校準試驗參照?qǐng)D43進行接線；設置好被測電壓后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始，試驗到達設定值后將保持輸出電壓/電流值用于檢測，檢測完畢后，按下控制器，試驗返回圖42界面。電流校準試驗參照?qǐng)D44進行接線，電壓設定值略高于【電流設定值（A）＊負載（Ω）】，設置好被測電流/電壓值后，合上功率開關，選擇 “開始”選項，按下控制器，試驗即開始，試驗到達設定值后將保持輸出電流/電壓值用于檢測，檢測完畢后，按下控制器，試驗返回圖42界面。附錄二、售后服務承諾 ，本產品保修一年，終身維護。

畢節互感器綜合測試儀CT主界面 ，PT主界面八.CT測試進行電流互感器測試時，請移動光標至CT，并選擇相應測試選項。8.1、CT勵磁（伏安）特性測試在CT主界面中，選擇“勵磁” 選項后，即進入測試界面如圖4。 （1）、參數設置：勵磁電流：設置范圍（0—20A）為儀器輸出的設置電流，如果實驗中電流達到設定值，將會自動停止升流，以免損壞設備。通常電流設置值大于等于1A，就可以測試到拐點值。勵磁電壓：設置范圍（0—1000V）為儀器輸出的設置電壓，通常電壓設置值稍大于拐點電壓，這樣可以使曲線顯示的比例更加協調，電壓設置過高，曲線貼近Y軸，電壓設置過低，曲線貼近X軸。如果實驗中電壓達到設定值，將會自動停止升壓，以免損壞設備。（2）、試驗：接線圖見（圖5），測試儀的K1、K2為電壓輸出端，試驗時將K1、K2分別接互感器的S1、S2（互感器的所有端子的連線都應斷開）。檢查接線無誤后，合上功率開關，選擇“開始”選項，即開始測試。 試驗時，光標在“停止”選項上，并不停閃爍，測試儀開始自動升壓、升流，當測試儀檢測完畢后，試驗結束并描繪出伏安特性曲線圖（如圖6）。注意：圖4中“校準”功能：主要用于查看設備輸出電壓電流值，不用于互感器功能測試，詳情見附錄一。

<畢節>天正華意電氣設備有限公司 畢節電流互感器一體化現場測試儀源頭好貨

畢節互感器綜合測試儀額定負荷系統內部存儲的額定負荷將全部顯示在該下拉菜單中，在“系統設置”中可以添加或修改，刪除額定負荷值。13）下限負荷系統內部存儲的下限負荷將全部顯示在該下拉菜單中，在“系統設置”中可以添加或修改，刪除下限負荷值。14）一次端是否接線可以選擇“是”或“否”，選擇“是”則測試全程一次端都接線，不需二次接線。選擇“否”時一次端先不接線，等彈出接線提示后再給一次端接線。這樣可以分布電容的影響，提高準確度。選擇不接線時，導納測試完成后會彈出下圖所示對話框提示給一次端接線，在接線前應先按下“高壓輸出開關”，切斷高壓輸出，接完線先后先接通“高壓輸出開關”再點擊“繼續”15）頻率選擇有 “工頻”和“異頻”兩種，用“工頻”測試速度較快，用“異頻”抗干擾能力較強。建議先用工頻測試，如果現場有高壓干擾，再切換到異頻。16）開始測量配置好該互感器的各項內容，將要測試誤差的二次繞組序號選中，點擊此處，開始誤差測試。測試完成后，整個測試數據將顯示在界面上:測試結束以后，務必關機后再拆除高壓線！2、數據交互界面 點擊該菜單處：“確認”后，可以將保存的數據導入優盤中，也可將優盤中的數據導入到系統中查看。3、系統設置界面1）測量參數點擊選擇下拉菜單，可以對系統里的準確度等級，型號，一次電壓，二次電壓，功率因數，頻率，負荷這7個單項進行增加，修改，刪除操作。

<畢節>天正華意電氣設備有限公司 畢節電流互感器一體化現場測試儀源頭好貨

畢節互感器綜合測試儀CT測試8.1、CT勵磁（伏安）特性測試在CT主界面中，點擊“伏安特性” 選項后，即進入測試界面如圖4。 （1）、參數設置：勵磁電流：設置范圍（0—20A）為儀器輸出的設置電流，如果實驗中電流達到設定值，將會自動停止升流，以免損壞設備。通常電流設置值大于等于1A，就可以測試到拐點值。勵磁電壓：設置范圍（0—3000V）為儀器輸出的設置電壓，通常電壓設置值稍大于拐點電壓，這樣可以使曲線顯示的比例更加協調，電壓設置過高，曲線貼近Y軸，電壓設置過低，曲線貼近X軸。如果實驗中電壓達到設定值，將會自動停止升壓，以免損壞設備。（2）、試驗：接線圖見界面，測試儀的K1、K2為電壓輸出端，試驗時將K1、K2分別接互感器的S1、S2（互感器的所有端子的連線都應斷開）。檢查接線無誤后，合上功率開關，選擇“開始”選項，即開始測試。試驗時，上方白色狀態欄會有提示“正在測試”，測試儀開始自動升壓、升流，當測試儀檢測完畢后，試驗結束并描繪出伏安特性曲線圖。注意：圖4中“校準”功能：主要用于查看設備輸出電壓電流值，不用于互感器功能測試，詳情見附錄一。 圖4，CT勵磁特性測試界面CT伏安特性結果圖 2）、伏安特性（勵磁）測試結果操作說明試驗結束后，顯示出伏安特性測試曲線及數據（見圖5）。該界面上各操作功能如下：打 ?。狐c(diǎn)擊“打印”后，先后打印伏安特性（勵磁）曲線、數據，方便用戶做報告用。同時減少更換打印紙的頻率，節省時間，提率。

<畢節>天正華意電氣設備有限公司 畢節電流互感器一體化現場測試儀源頭好貨

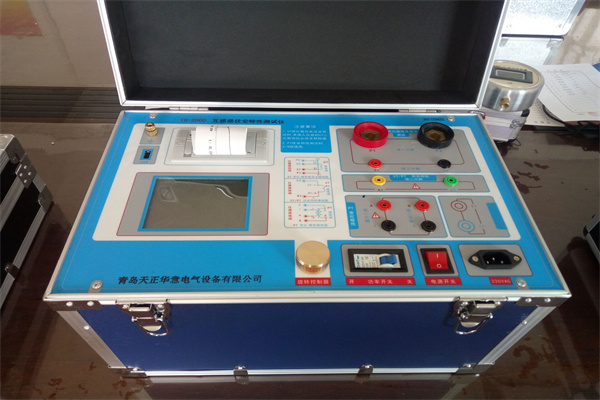

畢節互感器綜合測試儀工作條件要求1、輸入電壓 220Vac±10％、額定頻率 50Hz； 2、測試儀應該由帶有保護接地的電源插座供電。如果保護地的連接有問題，或者電源沒有對地的隔離連接，仍然可以使用測試儀，但是我們不保證；3、參數對應的環境溫度是23℃±5℃； 4、保證值在出廠校驗后一年內有效。六. 產品硬件結構6.1．面板結構: （圖1）圖16.2．面板注釋：1 —— 設備接地端子2 ——U盤轉存口3 ——打印機4 ——液晶顯示器5 ——控制器6 ——過流保護（功率）開關7 ——P1、P2：CT變比/極性試驗時，大電流輸出端口8 ——S1、S2：CT變比/極性試驗時，二次側接入端口9 ——K1、K2：CT/PT勵磁（伏安）特性試驗時，電壓輸出端口10 ——A、X ：PT變比/極性時，一次側接入端口11 ——a、x ：PT變比/極性時，二次側接入端口12 ——D1、D2 ：CT/PT 二次直阻測試時，二次側接入端口（選配）13 ——主機電源開關14 ——主機電源插座15 、16、17、18、19、20——主要功能接線簡圖七.操作方式及主界面介紹7.1、控制器使用方法控制器有三種操作狀態：“左旋”，“右旋”，“按下”。使用控制器的這三種操作可以方便的用來移動光標、輸入數據和選定項目等。7.2、主菜單 （見圖2）開機之后默認進入CT測試，CT測試主菜單共有“勵磁”、“負荷”、“直阻”、“變比極性”、“角差比差”、“交流耐壓”、“一次通流” 、“數據查詢”、“退磁” 、“PT”10種選項，可以使用旋轉控制器進行選擇和設置。如圖2所示，當“類型”后面為帶有灰色背景的 CT 時，表示當前為CT測試。旋轉光標到“PT”并按下，則進入PT測試界面，如圖3。PT測試主菜單共有“勵磁”、“負荷”、“直阻”、“變比極性”、“角差比差”、“交流耐壓”、“數據查詢”、“退磁” 、“CT”9種選項，可以使用旋轉控制器進行選擇和設置。如圖3所示，當“類型”后面為帶有灰色背景的 PT 時表示當前為PT測試。旋轉光標到“CT”并按下，則進入CT測試界面，
