運城工頻高壓局放試驗裝置 橢圓掃描時基：（1）內、外觸發功能，可實現頻率50（內）及外部高頻試驗電源觸發同步。（2）旋轉：以30°為一檔旋轉，調整觀察角度。（3）高頻時基橢圓可按輸入電壓（10～250V）調節至正常大小，其攝取功率20dB。（4）正負脈沖響應不對稱性±100Hz脈沖上升沿時間：100us注入電容：10PF，100PF電容誤差 Ec≤±４％方波電壓幅度誤差 Eu≤±４％（50PC檔位）校正電荷誤差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg電池：6F22 9V八、15KVA三倍頻電源變壓器輸入電壓：三相380 V， 50 Hz輸出電壓： 0 ～ 250 V， 150 Hz輸入電流： 22.8 A輸出電流： 45 A波 形：正弦波，失真度小于3.0％容 量：15 KVA負載特性：阻性、感性、容性均可調壓方式：單相、電動調壓允許運行時間：0.5h冷卻方式：干式自冷試驗控制臺1.1、JFE-2003液晶型局部放電檢測儀部分本儀器保持了成熟型號產品檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）的優點。操作、及結構安裝形式與以往型號完全兼容，便于已有系統設備的升級改造。產品特點：?局部放電信號經數字化處理后，采用液晶顯示器替代傳統的示波管顯示。?操作與傳統的模擬式局部放電測試儀器完全相同，簡單易學。?自由選擇橢圓、直線、正弦顯示方式?采用數字開窗技術，可避免干擾對測量的影響。?任意相位開窗，單窗、雙窗任選，橢圓150度旋轉。?可對當前放電圖譜作定格保存處理，靜態對局部放電脈沖進行觀測、分析。?可對當前放電圖譜進行保存，實現測試結果的可追溯性。

運城工頻高壓局放試驗裝置 工頻/三倍頻試驗控制部分 該控制部分既可實現工頻試驗也可實現三倍頻試驗。通過旋鈕切換接觸器，改變?cè)囼?yàn)回路，完成實驗，互鎖控制，互不影響?？刂婆_(tái)設有控制、測量和保護系統。通過操作指令完成對試品在規定條件下的全部試驗程序，并且測量試品的電壓、電流或其它參數，耐壓延時可在0-99hr時間間隔范圍內調節?？刂婆_(tái)面板安裝電流、電壓指示儀表，可以顯示輸入電壓、輸入電流，輸出電壓、輸出電流等。（二）校正脈沖發生器型號：JZF-10輸出電荷量檔位：5 pC、10 pC、20 pC 、50pC極性：正負交替重復頻率：1.2kHz頻率變化范圍：＞±100Hz脈沖上升沿時間：100uS注入電容：10pF 　電容誤差 Ec≤±４％方波電壓幅度誤差 Eu≤±４％（50pC檔位）校正電荷誤差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg電池：6F22 9V（三）輸入單元（檢測阻抗）型號：3＃輸入單元是將放電試驗回路中的放電信息檢測出來的重要單元，亦稱為檢測阻抗。本輸入單元從1號~12號，及7R，能符合IEC270所的幾種局部放電的檢測方法（并聯法、串聯法、平衡法等）。本輸入單元采用高頻變壓器的雙調諧式輸入回路，初次級均為LCR回路，其初級電感量在局放儀的放大器頻帶內與試驗電路的等效電容相調諧。

運城工頻高壓局放試驗裝置 將手動/自動選擇開關24向右置于自動位置。（17）用鑰匙打開，帶鎖開關22，此時停止指示燈21和高壓數字電壓表5數碼管亮，控制臺已供電；基準數字電壓表23數碼管亮，表示自動部分也已供電。（18）調節基準電壓調節電位器25，將基準電壓表23調至所需數值。（19）按啟動按鈕20，試驗就按預先設定的電壓與耐壓時間自動按以下步驟進行：a．以對應于基準電壓的較高的升壓速度從零位升至75％基準電壓；b．再以每秒2％基準電壓的升壓速度從75％基準電壓升到基準電壓，即試驗電壓。c. 當電壓一到預置值時，就立即進行耐壓計時。d. 在進行耐壓計時時，只要輸出高壓一偏離預置值時，電路就會自動進行微調。e. 耐壓計時時間一到就自動快速降至零，一次耐壓即告完成。（20）按停止按鈕21，并切斷電源22，結束試驗。（21）如試驗中發生試品擊穿，則可手動操作（13）。C、試驗后工作（1）試驗結束后，用接地棒掛在高壓輸出端，再拆除試品（2）認真做好試驗時數據記錄，并整理成報告（3）對報告進行分析，并有明確結論

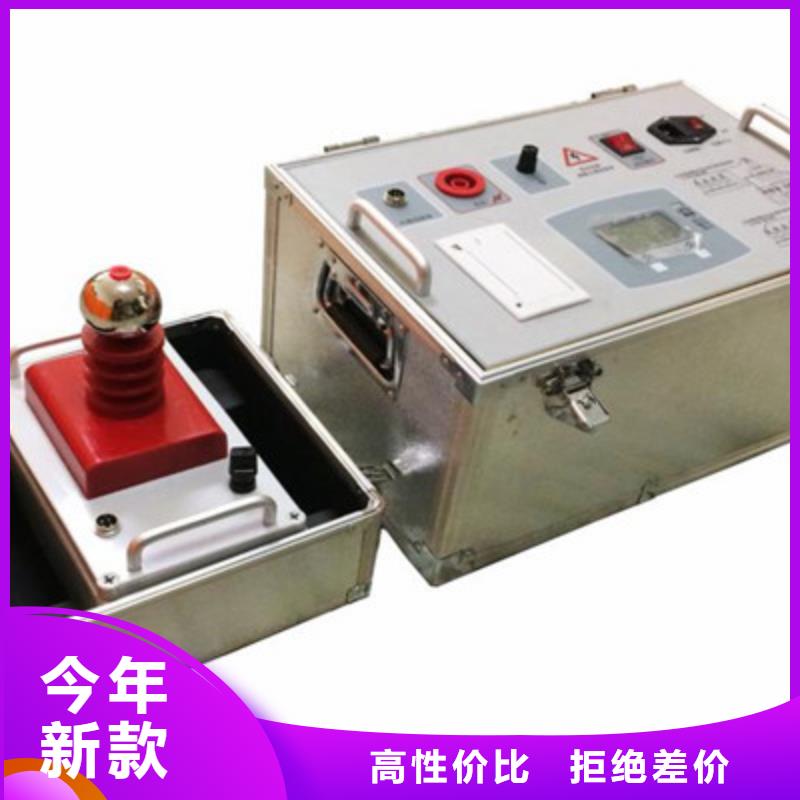

運城工頻高壓局放試驗裝置功能特點：1、可測量各種類型的變壓器的空載電流、空載損耗、阻抗電壓、短路損耗。2、電壓回路寬量限：電壓可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。3、大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，液晶帶亮度調節，可適應冬夏各季。4、用戶可隨時將測試的數據通過微型打印機將結果打印出來。5、采用數字同步采樣技術，準確測量三相用電設備的電壓、電流、功率、等參數的真有效值，測量精度為0.2級。6、該儀表可取代九塊同等級的指針儀表，是傳統電量測試儀表的理想換代產品。二、技術指標：1、輸入特性 電壓測量范圍：0~750V 寬量限。電流測量范圍：0~100A內部全部自動切換量程。2、準確度電壓、電流：±0.2％功率：±0.2％（CosΦ＞0.1），±0.5％（0.02＜CosΦ＜0.1）3、工作溫度：－10℃~ ＋40℃4、工作電源：交流160V~265V5、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。⑵、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。6、體積：32cm×24cm×18cm7、重量：3Kg三、結構外觀：儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機內部，其主機外箱采用高強度鋁合金機箱，堅固耐用，配件箱用來放置測試導線及工具。

運城工頻高壓局放試驗裝置 手持式超聲波局部放電巡檢定位儀使用指導超聲波探傷儀絕緣子故障遠距離檢測技術長期以來是國內外專家研究的重點課題，由于受電子元器件技術限制，其靈敏度一直達不到供電系統使用要求，隨著現代電子元器件技術的突飛猛進，其靈敏度的瓶頸得以突破，我公司在國內外專家研究的基礎上，采用先進的進口元器件，研制成功了TH-60手持式超聲波局部放電巡檢定位儀，填補了國內絕緣子故障遠距離測試的技術空白。該儀器質量、性能完全超越國外同類產品。本儀器主要用于絕緣子高壓線路及供電設備遠距離巡檢，預知潛在故障，檢測絕緣子運行狀況（絕緣子低阻故障，閃絡故障，污染故障），避免逐個上桿（或鐵塔）檢查，避免大面積檢修和擦拭絕緣子。亦可檢測高壓接頭放電，高壓開關放電，電暈放電，節省人力，物力。該儀器具有重量輕，攜帶方便，不受環境限制，操作簡便等特點。TH-60手持式超聲波局部放電巡檢定位儀是供電系統保障正常供電，提高經濟效益的理想檢測儀器。瓷質絕緣子正常運行中，由于其絕緣電阻很高，泄漏電流極小，本身不產生任何物理變化及高頻雜音；當其絕緣電阻下降后，泄漏電流增大，由于絕緣子本身材質決定會發出高頻雜音，TH-60手持式超聲波局部放電巡檢定位儀收到這種高頻雜音后，經內部電路及微電腦處理，有液晶顯示的數字大小及耳機聽到這種聲音后可判斷此絕緣子的劣化程度。

運城工頻高壓局放試驗裝置 各項參數的含義和作用如下：?電壓倍率、電流倍率正常為1（直接測量），當外接電壓互感器、電流互感器時，設置成對應的電壓比和電流比，。?高額定電壓：指被試變壓器高壓側的額定電壓值，用于區別不同輸入電壓等級的變壓器； ?低額定電壓：指被試變壓器低壓側的額定電壓值，用于區別不同輸出電壓等級的變壓器； ?當前溫度：輸入當前的被測變壓器的本體溫度（可通過紅外測溫儀測出），用于對測試結果做溫度校正，儀器自動將變壓器短路試驗的數據包括阻抗電壓和短路損耗，換算到75℃下的值。4．在選中‘三線空載’項目時進入三線空載測量屏，如圖五所示：屏幕顯示出空載試驗各相的實際電壓、電流、功率以及平均電壓、空載電流、空載損耗，待數據穩定時按確定鍵將數據鎖定（屏中會提示“鎖定”，按→鍵打?。?。圖五 特性三相空載屏5．在選中‘三線負載’項目時進入三線負載測量屏，如圖六所示：屏幕顯示出短路試驗各相的實際電壓、電流、功率以及平均電流、阻抗電壓、負載損耗、校正到75℃下的負載損耗；數據穩定時按確定鍵將數據鎖定（屏中會提示“鎖定”，按→鍵打?。?。圖六 特性三相負載屏6．在選中‘單相空載’項目時進入單相空載測量屏，如圖七所示：屏幕顯示出單相空載試驗的實際電壓、電流、空載損耗，待數據穩定時按確定鍵將數據鎖定（屏中會提示“鎖定”，按→鍵打?。?。

運城工頻高壓局放試驗裝置無局放耦合電容器兼分壓器 型號：FOF-150/200額定電壓：150kV 高壓臂電容量：200pF標稱分壓比：1000：1電容器介質損耗角正切值：在20℃，0.9─1.1UN下不大于0.002電容器短時工頻耐壓值為1.1UN 允許運行時間：UNIN運行60min70％UNIN 連續運行介質損耗：≤0.5％測量精度：≤±1％頻率：50~200Hz電容量偏差范圍：-5~＋10％（五）無局放保護電阻保護電阻連接在試驗變壓器與耦合電容器之間用來限制試品閃絡時的短路電流，保護試品及試驗變壓器。結構為絕緣筒骨架，金屬絲纏繞，兩端裝有均壓環。型號：RD-150/0.1額定電壓：150kV額定電流：0.1A電阻值： 3kΩ運行時間：1h溫升：額定條件運行時，電阻表面溫升不大于55K（六）工頻無暈試驗變壓器 型號：YWDT-15kVA/150kV 額定容量：15kVA額定輸入電壓：0.38kV 額定輸入電流：39.5A額定輸出電壓：150kV額定輸出電流：0.1A測量繞組電壓：150V聯結組：II0冷卻方式：ONAN使用條件：戶內允許運行時間：100％UNIN 運行60min70％UNIN連續運行相數：單相頻率：50Hz局部放電量：100％UN ≤3pC產品結構：環氧玻璃絲繞制絕緣外殼（七）試驗開關柜7.1接觸式電動調壓器型號：TEDG-15容量：15kVA輸入電壓：0.5kV，單相，150Hz輸入電流：30A輸出電壓：0~0.55kV，單相，150Hz輸出電流：27.3A7.2電源隔離濾波器型號：LB-15額定容量：15kVA 圖片僅供參考額定輸入電壓：0.38kV額定輸入電流：39.47A額定輸出電壓：0.38kV額定輸出電流：39.47A 相數：單相頻率：50Hz 衰減特性：20kHz-100kHz ≥ 40dB100kHz-500kHz ≥ 60dB500kHz-1MHz ≥ 50dB使用條件：戶內冷卻方式：自然冷卻7.3三倍頻變壓器型號：SGP-20容量：20kVA輸入電壓：0.38kV，三相，50Hz 輸入電流：30.4A輸出電壓：0.5kV，單相，150Hz輸出電流：23.1A7.4三倍頻補償裝置型號：BKDG-15容量：15kvar額定電壓：500V電抗值：20Ω~40Ω三種電容值：1uF~50uF三種

運城工頻高壓局放試驗裝置 下面介紹一些主要視為干擾或非正常放電的情況：（1）懸浮電位物體放電波形特點：在電壓峰值前的正負半周兩個象限里出現幅值。脈沖數和位置均相同，成對出現。放電可移動，但它們間的相互間隔不變，電壓升高時，根數增加，間隔縮小，但幅值不變。有時電壓升到一定值時會消失，但降至此值又重新出現。原因：金屬間的間隙產生的放電，間隙可能是地面上兩個獨立的金屬體間（通過雜散電容耦合）也可能在樣品內，例如屏蔽松散。 （圖 5—04）（2）外部電暈放電波形特點：起始放電僅出現在試驗電壓的一個半周上，并對稱地分布在峰值兩側。試驗電壓升高時，放電脈沖數急劇增加，但幅值不變，并向兩側伸展。 原因：空氣中高壓或邊緣放電。如果放電出現在負半周，表示處于高壓，如果放電出現在正半周則處于地電位。(圖5—05)（3）液體介質中的電暈放電波形特點： （圖 5—06）放電出現在兩個半周上，對稱地分布在峰值兩側。每一組放電均為等間隔，但一組幅值較大的放電先出現，隨試驗 電壓升高而幅值增大，不一定等幅值；一組幅值小的放電幅值相等，并且不隨電壓變化。原因：絕緣液體中或邊緣放電。如一組大的放電出現在正半周，則處于高壓；如出現在負半周，則地電位。
