永州多功能校準儀 使用細則：7.1：儀器應安置于通風良好、無陽光直射、干燥、清潔的地方。電源電壓應為220V±10％，50Hz±2％，避免電源波動較大的地方使用。7.2：開機前項目開關置于“0”位置，輸出端不要接上被檢儀表，以免檔位選擇不當損壞儀表，盡量避免頻繁開關機。7.3：電源插座上的地線應良好接地。7.4：接通后面板上電源開關，根據被檢表的性能和量程選擇相應的項目、量限、步長，如果做交流項目檢測時，可按動頻率鍵（循環鍵）選擇相應的頻率，做直流項目檢測時；不能選擇頻率！所有電壓、電流只有通斷燈亮?xí)r才有輸出；當作中值電阻測試時，將項目開關轉到“0”，可從“＊、×1、×1k”端子輸出相應的中值電阻。7.5.1：頻率的選擇：按動頻率鍵（循環鍵），選擇相應的頻率7.5.2：量限的選擇：根據被檢表的量程，選擇本校準儀的對應量程，按動量限鍵，量限循環顯示。7.5.3：步長的選擇：按動步長鍵，循環顯示倍率值4、5、6、10、15，此項功能主要用于分幾步輸出滿量限值。7.5.4：輸出調節： 7.5.4.1：外控編碼器調節：將外控調節盒接到外控調節插頭上，開機，選擇需要測試的項目和量程，按動“通斷”按鍵，LCD屏顯示“通”，旋轉外控調節盒的粗細調編碼器，輸出將從小到大變化，按動“通”按鍵，LCD屏顯示“斷”，輸出為零，或者反方向旋轉編碼器，將輸出降為零。

<永州>天正華意電氣設備有限公司

永州多功能校準儀 特別提示：2.1、當儀器有輸出時，避免轉換各種開關，以免損壞儀器或被檢儀表。2.2、本儀器輸出電壓達1000V，操作時應注意人身。2.3、本儀器不宜在相對濕度大于80％的環境中工作；供電電源質量將影響輸出穩定度。2.4、作交流項目檢測時，避免在有輸出的情況下，切換頻率。2.5、關機時請切斷輸出。3、概述：多功能校準儀是一種大屏幕LCD顯示的數字式交、直流標準電壓、電流發生器，整機采用“閉環”控制，輸出穩定度高，可用于校驗數字式、指針式三用表及各類直流、交流、電壓、電流表頭。本儀器電壓輸出11檔（0~1000V）；電流輸出11檔（0~20A）；中值電阻11×2檔(10Ω~20MΩ)；交流頻率有兩種：定頻：50Hz、60Hz、400Hz、1kHz（數字合成，按鍵選擇），調頻：50Hz--1000Hz連續可調。以上項目及量程變換均通過內部精密開關轉換。LCD窗口同時顯示輸出實際值、百分比值、量限、誤差?？蛇x擇被檢表的量限值，并可根據被檢表的刻度選擇步長。輸出調節既可采用外控編碼器調節也可采用面板按鍵數字調節，面板按鍵調節可選擇“按位”調節或者按“百分比”調節。采用的16位A/D轉換芯片，轉換速度和精度得到了大幅度提高；AC/DC采用真有效值轉換芯片，保證了交流輸出的精度。采用了新型的復合大功率放大器，輸出功率強大，可靠性高，失真度小。電壓短路、電流開路自動保護！具有數字顯示、誤差直讀、量程寬、分檔細、精度高、線性好、穩定性高、使用方便等優點！

永州熱工寶典 庫存充足
<永州>天正華意電氣設備有限公司

永州多功能校準儀 校驗儀運用國際ARM＋FPGA構架并行處理器技術；以高速、高精度A/D轉換器為核心；利用多片微處理器和大規?？删幊踢壿嫾呻娐?；高速同步采樣電壓、電流、相位和周期；通過數學計算有效值。 同時，整體儀器的校準采用數字修正，無需電位器，從而減少了儀器的不確定性，實現了儀器長期高精度測量。采用液晶彩屏顯示，菜單操作，具有標準的RS232接口，可方便地與其它儀器設備組成自動計量系統；該儀器是目前國內中頻參數測量的性能儀器之一。可廣泛用于電力系統、計量院所、軍工企業等部門作為電壓、電流標準或現場檢測的理想設備。電力系統計量部門作為三相工頻電壓、三相工頻電流、三相有功功率、三相無功功率、頻率和相位標準表或現場檢測設備。須知！ 警告?? 切勿在電流輸出端開路狀態下進行電流輸出操作。?? 切勿在電壓輸出端短路狀態下進行電壓輸出操作。?? 在接通電源前請確認供電電壓為220V。?? 切勿在爆炸物、蒸汽、可燃?xì)怏w或灰塵附近使用本裝置。?? 裝置供電系統應可靠接地。?? 切勿讓裝置內部進水。?? 非專業人員請勿私拆本裝置。2. 技術要求2.1 基本要求 本儀器符合標準GB8587-86《測量?jī)x器環境試驗總綱》中Ⅰ組儀器的規定:額定工作溫度18℃～22℃，濕度≤86％RH，允許工作在5℃～45℃。2.2 供電電源 額定電壓：220V±5％ 額定頻率：50HZ±5％2.3 消耗功率 約15W2.4 預熱時間 在額定工作環境下，計量需30分鐘

永州熱工寶典 庫存充足 <永州>天正華意電氣設備有限公司

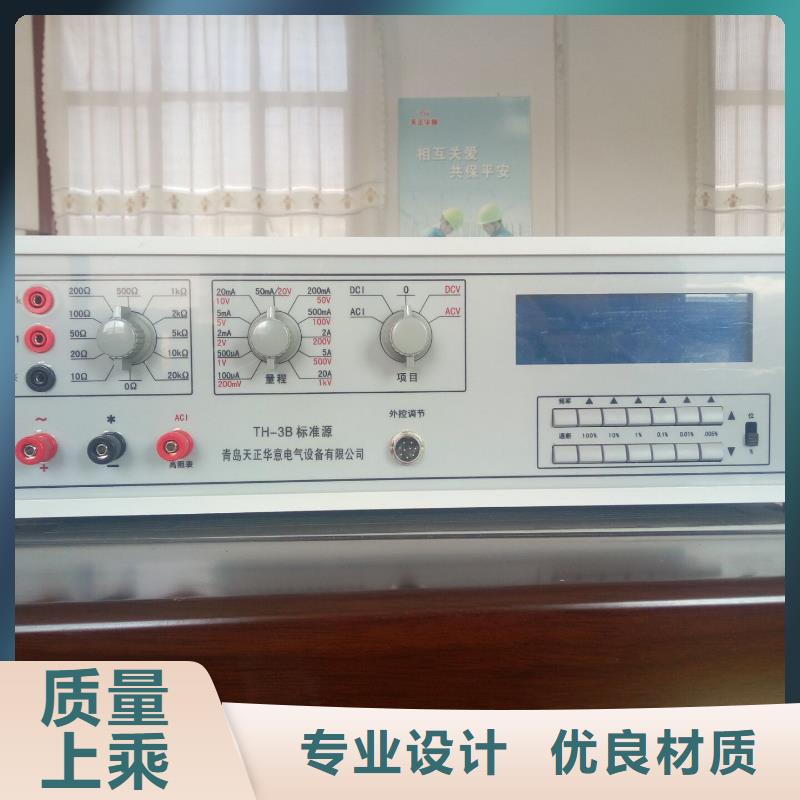

永州多功能校準儀面板功能說明電阻輸出 電阻選擇 量程選擇 項目選擇⑸液晶顯示窗口 ⑹電壓、電流輸出ACI高阻輸出外控調節控制按鍵 ⑽調節方式選擇 特別提示：2.1、當儀器有輸出時，避免轉換各種開關，以免損壞儀器或被檢儀表。2.2、本儀器輸出電壓達1000V，操作時應注意人身。2.3、本儀器不宜在相對濕度大于80％的環境中工作；供電電源質量將影響輸出穩定度。2.4、作交流項目檢測時，避免在有輸出的情況下，切換頻率。2.5、關機時請切斷輸出。3、概述：多功能校準儀是一種大屏幕LCD顯示的數字式交、直流標準電壓、電流發生器，整機采用“閉環”控制，輸出穩定度高，可用于校驗數字式、指針式三用表及各類直流、交流、電壓、電流表頭。本儀器電壓輸出11檔（0~1000V）；電流輸出11檔（0~20A）；中值電阻11×2檔(10Ω~20MΩ)；交流頻率有兩種：定頻：50Hz、60Hz、400Hz、1kHz（數字合成，按鍵選擇），調頻：50Hz--1000Hz連續可調。以上項目及量程變換均通過內部精密開關轉換。LCD窗口同時顯示輸出實際值、百分比值、量限、誤差?？蛇x擇被檢表的量限值，并可根據被檢表的刻度選擇步長。輸出調節既可采用外控編碼器調節也可采用面板按鍵數字調節，面板按鍵調節可選擇“按位”調節或者按“百分比”調節。采用的16位A/D轉換芯片，轉換速度和精度得到了大幅度提高；AC/DC采用真有效值轉換芯片，保證了交流輸出的精度。采用了新型的復合大功率放大器，輸出功率強大，可靠性高，失真度小。電壓短路、電流開路自動保護！具有數字顯示、誤差直讀、量程寬、分檔細、精度高、線性好、穩定性高、使用方便等優點！

<永州>天正華意電氣設備有限公司 永州熱工寶典 庫存充足

永州多功能校準儀然后按照修改數值一樣的方法修改數值，文字參數（如自動或手動）的修改只能通過上下鍵選擇具體的值。輸入正確的值后按ENT鍵保存輸入的值并返回參數項選擇畫面，如按ESC鍵不保存返回。所有參數都設置完成后按ESC鍵返回主畫面。3.6 熱工寶典操作使用該操作可以查詢熱電偶和熱電阻的毫伏數或電阻值與溫度的對應關系。在主畫面下，按ESC鍵即進入熱工寶典查詢畫面。如下：上下鍵選擇是熱電阻還是熱電偶，左右鍵選擇型號，然后按ENT鍵，進入查詢方式選擇畫面：選擇是通過溫度查詢電偶的毫伏值或電阻值，還是通過電偶的毫伏值或電阻值查詢溫度值。按ENT確認后進入查詢畫面：輸入溫度值或毫伏數或電阻值，可以在下一欄看到所要查詢的值。按ESC鍵可以一級一級的往上退出該畫面，進入主畫面。一、特 點手持式多功能電偶電阻校驗儀主要是為了現場熱工儀表及系統的校驗維護而設計，儀表提供完善面實用的功能，操作簡單。儀表采用單片機作為CPU，集大規模數字轉換集成電路和大屏幕液晶顯示技術于一體，具有輸出、測量、手冊和24VDC配電功能，且四項功能可同時工作，同屏顯示輸出和測量值以及對應的ITS-90標準值（熱電阻、熱電偶）。并配備超大容量可充電電池，攜帶方便，能方便地完成工業現場熱工儀表（傳感器、變送器、顯示儀表、控制系統）的檢修、校驗。其具有如下的使用特點：?小巧、便于攜帶和手特。?堅固、可靠，背面的支撐架和掛鉤孔適合現場使用。?大顯示屏，測量、輸出可同時顯示。?電壓、電流、電阻的測量和電壓、電流的輸出。?8種熱電偶（K、E、T、J、S、R、N、B）的測量和輸出，2種熱電阻（Pt100、Cu50）的測量。?熱電偶、熱電阻的測量輸出具有ITS-90國際標準毫伏、電阻值對應顯示。?電壓和電流測量可顯示百分比。?熱電偶測量、輸出具有自動或手動補償功能。?輸出值的輸入采用多種方式。?熱工寶典可實現電阻值與溫度值、毫伏值與溫度值的快速互查。?內置大容量充電電池，充電一次可連續工作5~7小時（與工作狀況相關。?大屏幕液晶帶背光顯示，中文菜單操作。?按鍵聲音和背光可控制，并能在每次開機時保持上次設置的狀態。

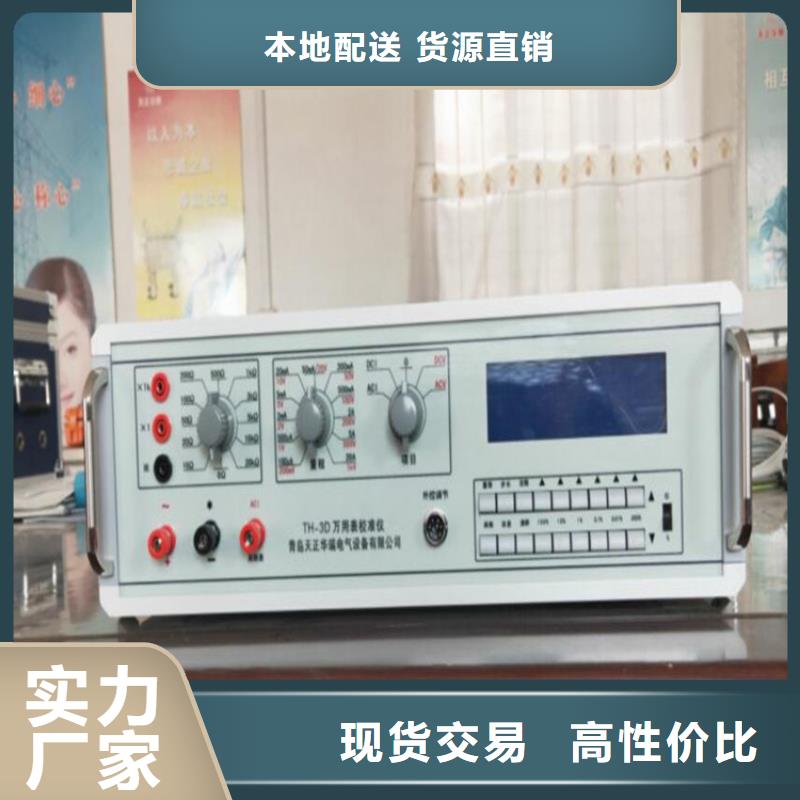

永州多功能校準儀 特別提示：2.1、當儀器有輸出時，避免轉換各種開關，以免損壞儀器或被檢儀表。2.2、本儀器輸出電壓達1000V，操作時應注意人身。2.3、本儀器不宜在相對濕度大于80％的環境中工作；供電電源質量將影響輸出穩定度。2.4、作交流項目檢測時，避免在有輸出的情況下，切換頻率。2.5、關機時請切斷輸出。3、概述：TH-3D型多功能校準儀是一種大屏幕LCD顯示的數字式交、直流標準電壓、電流發生器，整機采用“閉環”控制，輸出穩定度高，可用于校驗數字式、各種指針式三用表及直流0.2級，交流0.5級以下各類表頭。本儀器電壓輸出11檔（0~1000V）；電流輸出11檔（0~20A）；中值電阻11×2檔(10Ω~20MΩ)；交流頻率有兩種：定頻：50Hz、60Hz、400Hz、1kHz（數字合成，按鍵選擇），調頻：50Hz--1000Hz連續可調。以上項目及量程變換均通過內部精密開關轉換。LCD窗口同時顯示輸出實際值、百分比值、量限、誤差?？蛇x擇被檢表的量限值，并可根據被檢表的刻度選擇步長。輸出調節既可采用外控編碼器調節也可采用面板按鍵數字調節，面板按鍵調節可選擇“按位”調節或者按“百分比”調節。采用的16位A/D轉換芯片，轉換速度和精度得到了大幅度提高；AC/DC采用真有效值轉換芯片，保證了交流輸出的精度。采用了新型的復合大功率放大器，輸出功率強大，可靠性高，失真度小。電壓短路、電流開路自動保護！具有數字顯示、誤差直讀、量程寬、分檔細、精度高、線性好、穩定性高、使用方便等優點！

<永州>天正華意電氣設備有限公司 永州熱工寶典 庫存充足

永州多功能校準儀操作方法面板上的功能鍵介紹：鍵盤上的按鈕可以實現不同的功能，介紹如下： 設置儀器的三相電壓、電流輸出的額定值，或者被檢電能表的象限、正反向、有功或無功等狀態；以及諧波的參數等。 常用的壓、電流、功率因數試驗點。 對電源三相電壓、電流的任意一相或全部的輸出幅度、相位、功率因數、頻率進行調整。 顯示電源輸出的2-50次諧波的含量及柱狀圖。 顯示電源輸出三相電壓電流波形。 確定電能表校驗試驗點的試驗方案。 根據檢定方案校驗電能表。 保存鍵，用來保存試驗方案。 多功能鍵，包括起動、潛動、走字、查詢等功能 使三相電壓電流升輸出或關閉，即三相電壓電流的總開關。 L1相電壓輸出開關。 L2相電壓輸出開關。 L3相電壓輸出開關。 L1相電流輸出開關。 L2相電流輸出開關。 L3相電流輸出開關。 數字輸入鍵。 在參數輸入時，作用是小數點，在 界面，是觸摸屏校準鍵。 ：刪除不需要的數據及諧波。確認輸入的數據。檢查外部接線無誤后（電壓輸出不能短路，電流輸出不能開路），打開電源開關。儀器進入加載界面（如圖3-1）。約兩三秒鐘后儀器系統加載完畢，蜂鳴器長鳴一聲，進入試驗界面

<永州>天正華意電氣設備有限公司

永州多功能校準儀 面板按鍵數字調節：可通過面板上按鍵控制鍵調節輸出：1）“按位”調節，將開關撥到“位”側，按動LCD屏輸出值對應的上升、下降鍵，對應的位加1、減1，如果按動位，只能調節到滿量程值（或選擇量限值）的，以免誤操作損壞被檢表！2）“按百分比”調節，將開關撥到“％”側，按動LCD屏輸出值對應的上升、下降鍵，可按照選擇量限值（沒有設置，則為校準儀對應的量程值）與設置的步長（沒有設置，為10）共同調節。例如：如果量程值選擇5.00，倍率值選擇4，則按動10％上升鍵一次，輸出為5.00×1/4×10％＝1.25。7.5.5如果按動上升鍵、下降鍵一次，輸出將緩慢的上升、下降到量程值（設置量程值），可方便檢查指針表的卡針現象。7.5.6誤差的處理：按照外控調節或者按照面板按鍵調節的方式，使校準儀輸出為被檢表的實際值，按動誤差鍵，再按照以上調節方式使校準儀輸出為被檢表的測量值，此時，誤差窗口顯示被檢表的相對誤差。此點測試完成，按動誤差鍵退出，此時，校準儀恢復到設置值，可進行下一點的測試。例如：測試DC5V的誤差，使校準儀輸出DC5V，按動誤差鍵，調節校準儀的輸出，使被檢表顯示為5V，此時誤差窗口顯示被檢表5V的相對誤差。要進如行其他點的測試，可按動誤差鍵，重復上述過程即可！7.5.7每一次測量完畢，應按住下降鍵2~3秒鐘，使輸出回零后，再做下一次測量。7.5.8當出現“超載”時，LCD屏顯示“斷”校準儀進入保護狀態，輸出為零，此時請檢查輸出接線是否有誤，待查明原因以后，按通斷鍵，重新進行測試。7.5.9從“ACI（高阻表）”和“-”是交流高內阻表電流輸出(0-10A)。

<永州>天正華意電氣設備有限公司 永州熱工寶典 庫存充足

永州多功能校準儀然后按照修改數值一樣的方法修改數值，文字參數（如自動或手動）的修改只能通過上下鍵選擇具體的值。輸入正確的值后按ENT鍵保存輸入的值并返回參數項選擇畫面，如按ESC鍵不保存返回。所有參數都設置完成后按ESC鍵返回主畫面。3.6 熱工寶典操作使用該操作可以查詢熱電偶和熱電阻的毫伏數或電阻值與溫度的對應關系。在主畫面下，按ESC鍵即進入熱工寶典查詢畫面。如下：上下鍵選擇是熱電阻還是熱電偶，左右鍵選擇型號，然后按ENT鍵，進入查詢方式選擇畫面：選擇是通過溫度查詢電偶的毫伏值或電阻值，還是通過電偶的毫伏值或電阻值查詢溫度值。按ENT確認后進入查詢畫面：輸入溫度值或毫伏數或電阻值，可以在下一欄看到所要查詢的值。按ESC鍵可以一級一級的往上退出該畫面，進入主畫面。一、特 點手持式多功能電偶電阻校驗儀主要是為了現場熱工儀表及系統的校驗維護而設計，儀表提供完善面實用的功能，操作簡單。儀表采用單片機作為CPU，集大規模數字轉換集成電路和大屏幕液晶顯示技術于一體，具有輸出、測量、手冊和24VDC配電功能，且四項功能可同時工作，同屏顯示輸出和測量值以及對應的ITS-90標準值（熱電阻、熱電偶）。并配備超大容量可充電電池，攜帶方便，能方便地完成工業現場熱工儀表（傳感器、變送器、顯示儀表、控制系統）的檢修、校驗。其具有如下的使用特點：?小巧、便于攜帶和手特。?堅固、可靠，背面的支撐架和掛鉤孔適合現場使用。?大顯示屏，測量、輸出可同時顯示。?電壓、電流、電阻的測量和電壓、電流的輸出。?8種熱電偶（K、E、T、J、S、R、N、B）的測量和輸出，2種熱電阻（Pt100、Cu50）的測量。?熱電偶、熱電阻的測量輸出具有ITS-90國際標準毫伏、電阻值對應顯示。?電壓和電流測量可顯示百分比。?熱電偶測量、輸出具有自動或手動補償功能。?輸出值的輸入采用多種方式。?熱工寶典可實現電阻值與溫度值、毫伏值與溫度值的快速互查。?內置大容量充電電池，充電一次可連續工作5~7小時（與工作狀況相關。?大屏幕液晶帶背光顯示，中文菜單操作。?按鍵聲音和背光可控制，并能在每次開機時保持上次設置的狀態。

<永州>天正華意電氣設備有限公司 永州熱工寶典 庫存充足

永州多功能校準儀 主要特點：5.1 整機采用“閉環”控制，輸出精度、穩定度極高5.2 數字合成正弦波信號發生器，失真小，可靠性高5.3 每個量程可實行一鍵軟件校準，實現整機的“閉殼”校驗，免開機箱5.4 240＊64大屏幕LCD顯示5.5 輸出調節有外控和面板按鍵兩種調節方式5.6 量限可根據被檢表的量程選擇5.7 當輸出調節采用“百分比”調節時，可選擇步長5.8 交直流電壓輸出范圍 0~1050V 5.9 交直流電流輸出范圍0~60A5.10 供選擇的交流頻率五種：50Hz、市電（同步）60Hz、400Hz、1kHz5.11 電壓短路、電流開路自動保護。6、主要技術指標：6.1：穩定性： AC＜滿量程的0.02％/5min。DC＜滿量程的0.005％/5min。8小時穩定度：準確度的30％。6.2：分辨率：20ppm（0.002％）。6.3: 交流失真度：＜0.5％。6.4：直流紋波系數：＜0.1％。6.5：輸出頻率準確度＜0.1％。6.6：外型尺寸：480×480×176（mm）。 重量：約24Kg。6.7：輸出電壓、電流及中值電阻的范圍及準確度：

<永州>天正華意電氣設備有限公司 永州熱工寶典 庫存充足 <永州>天正華意電氣設備有限公司

永州多功能校準儀測量和輸出操作在該畫面下，可以進行所有的儀表提供的輸出和測量信號的操作。打開電源，然后顯示這時可以測量電壓和輸出電壓，在附加信息欄里顯示當前測量或輸出值對應的1~5V的百分比，當測量值或輸出值超1~5V的范圍時，百分比不顯示。按Measure中的Fun鍵可進行測量型號的切換，型號按如下的順序循環切換（直流電壓→直流電流→直流毫伏→熱電阻→熱電偶→頻率→直流電壓）儀表中表示（DCV→DCmA→DCmV→RTD→3.7 充電當電池電量耗盡的時候（屏幕閃動或者按開機鍵無法開機），把充電器由此口插入進行充電，充電時候可同時進行測量或者輸出，當充電的時候，綠燈閃爍，紅燈亮?xí)r，表示已經充滿。3.8 按鍵聲音和背光控制在主畫面時候，同時按下小數點鍵和右方向鍵，可以在有無背光之間切換。在主畫面時候，同時按下小數點鍵和左方向鍵，可以在有無按鍵聲音之間切換。關機后能保持上次設定的狀態。四、注意事項?測試和輸出時，端子接線必須與操作一致。比如：在輸出端子上接測量電壓，在電流端子上測量電壓，都有可能損壞儀表。?確認每檔量程范圍，不能過量程使用。?儀表在有足夠光強處，不要使用背光，這樣可以延長電池使用時間。?當儀表從室內拿到現場并采用自動溫度補償方式，溫差較大時，應把儀表在現場適應5分鐘，使儀表內藏的溫度傳感器的溫度和環境溫度一致。從而準確測量出環境溫度值。?輸出熱電偶信號時，設定溫度應大于等于補償?shù)臏囟?，使輸出的毫伏信?hào)為正值。

---
