麗江永勝 2025百葉 A系列 無動力 排氣道系統設計應保證氣體順暢排出，不宜中途轉彎或水平布置。當必須轉彎時，轉彎不得超過兩次，兩彎道間的水平長度不應大于2m，并應將轉彎后的排氣道截面尺寸增大。中途轉彎的排氣道系統如采用集中動力排油煙系統，研參考第25頁、麗江永勝附近第89頁、麗江永勝本地第90頁 6.2.4排氣道伸出屋面風帽的出氣口高度應有利于廢氣擴散屋頂風帽的安裝高度不應低于相鄰建筑砌筑體。排氣道的出口設置在上人屋面、麗江永勝本地住戶平臺上時，應高出屋面或平臺地面2m；當周圍4m之內有門窗時，應高出門窗上皮0.6m。6.2.5 住宅廚房和衛生間不得共用同一排氣道6.2.6 當同一戶內毗鄰衛生間共用同一排氣道時，應選用專用型號，并做好預留洞口，每個衛生間均應安裝防火止回閥。6.2.7 燃?xì)鉄崴鞯呐艢夤懿坏媒尤肱艢獾纼?nèi)。6.2.8其他管線禁止穿越排氣道或阻擋進氣口。6.2.9商業餐飲的排油煙管道不得接入本圖集的排氣道內。7 安裝要求 7.1選用排氣道產品時，生產企業應提供符合 相關檢測要求的排氣系統檢測報告。 7.2排氣道安裝應在土建結構主體工程完畢之后，裝修工程及其他設備管道安裝之前進行；防火、麗江永勝同城防串煙、麗江永勝當?shù)胤赖构喙δ懿考?yīng)與相應的排氣道配套安裝和使用；屋頂風帽應在屋面防水層及保溫隔熱層施工前按照設計要求進行安裝。7.3排氣道安裝前,住宅項目施工單位應按照設計要求，在每層樓板預留安裝排氣道孔洞，并保證各層樓板預留孔洞尺寸和位置正確且上、麗江永勝當?shù)刂睂?duì)中，否則需進行修改。

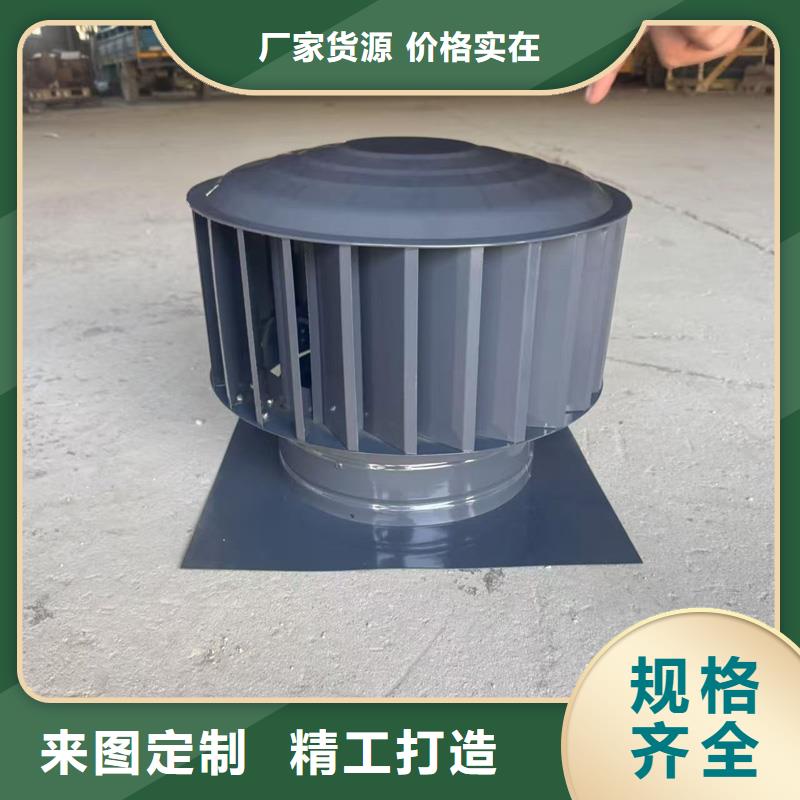

2025百葉 A系列 無動力 出屋面風帽采用四叉形組合可調節裝配式結構為固定式防倒灌風帽，其出風口面積為進風口面積的2.5倍，阻力??；每個出風口喉部設置了 高度的擋風板,可防止室外風倒灌，并具有避風、麗江永勝當?shù)胤烙暄┬Ч系列排氣道系統根據流體力學的基本原理設計，系統采用的油氣分離的防火止回閥可以將廚房的油煙進行油和氣物理分離，將油煙中的廢油分離，不直接排放到室外，提高城市空氣質量；該系列的防火止回閥采用重力控制關閉，不受斷電、麗江永勝當?shù)馗邷叵聫椈墒ъ`等因素影響:保證了防火功能的有效性，當發生火災時，能自動封堵火災層排氣口，阻止煙氣互串和蔓延，起到防火的作用。該排氣道系統主要技術特點:1. 油氣分離防火止回閥，采用金屬材料制造，是保證住宅廚房和衛生間排出的氣體按照正確方向進入排氣道的裝置，并進行油氣物理分離，防止油煙倒灌。2.下設可卸式集油杯，可定期清洗。3.當發生火災時,廚房排氣溫度達到150℃或衛生間排氣溫度達到70℃，易熔片斷開，防火板受重力會迅速關閉，并完全封住火災層的進風口，起到防火隔斷的作用。
