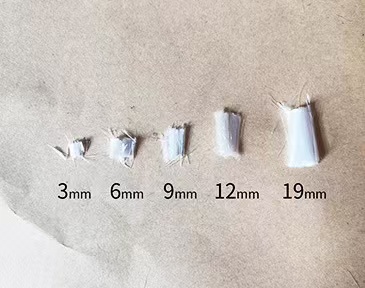

1、聚丙烯纖維 材性：聚丙烯單絲纖維 規(guī)格：砂漿用3/4”湖北聚丙烯纖維（19mm）或12mm或3/8”（6.5mm） 摻量：0.7－0.9公/立方，建議摻量0.9公斤/立方，特細(xì)砂水泥砂漿宜適當(dāng)增加摻量。 2、施工說明： 現(xiàn)場(chǎng)攪拌，需保證攪拌時(shí)間約3分鐘，以保證分散均勻 砂漿原配比不變 常規(guī)攪拌設(shè)備及工藝 仍應(yīng)嚴(yán)格按照 有關(guān)建筑技術(shù)規(guī)程及規(guī)范進(jìn)行施工管理 3、用途：外（內(nèi)）墻抹灰；天面找平層，防水層；地坪；水池批蕩等，以及停車場(chǎng)細(xì)石混凝土磨耗層；泡沫混凝土等。 4、有關(guān)測(cè)試資料： 4．1 抗裂性能：美國ACI測(cè)試方法（3/4纖維砂漿薄板）同不加纖維之普通砂漿薄板對(duì)比組相比，收縮裂紋減少80％以上。 4．2 抗沖擊性能（砂漿薄板）： 美國ACI標(biāo)準(zhǔn)：初裂及粉碎錘擊次數(shù)數(shù)倍提高 中國 建材科學(xué)院 建材測(cè)試中心：砂漿薄板（120×50×10mm）抗沖擊強(qiáng)度較不加纖維提高20％以上 4．3 抗?jié)B性能（混凝土） 美國ASTM標(biāo)準(zhǔn)，提高60％； 中國 建材測(cè)試中心，提高65％。 4．4 抗凍性能（混凝土） 美國ASTM標(biāo)準(zhǔn)：動(dòng)態(tài)彈模殘余量較之素混凝土提高數(shù)倍 中國 建材科學(xué)院 建材測(cè)試中心；50次凍融循環(huán)，抗壓強(qiáng)度損失率較之素混凝土減少90％ 5、有關(guān)聚丙烯纖維加入砂漿及混凝土中的抗裂作用的國際認(rèn)證； 6、成本： 聚丙烯纖維摻量0.7－0.9公斤／立方，則增加成本40－60元；外墻抹灰厚度以2.5cm計(jì)，每平方米采用聚丙烯纖維，成本增加1.5元左右。 7、效益： 極大提高外墻或?qū)用嬷沽?、抗沖擊及抗凍能力，批蕩層美觀牢固、整潔，可作為有效的防水層 采用聚丙烯纖維砂漿做外墻抹灰，可酌情減少或取消掛網(wǎng)，節(jié)約材料及施工成本 采用聚丙烯纖維找底，有利于保證所貼外墻飾面磚穩(wěn)固，可有效防止空鼓現(xiàn)象和磚縫開裂 外墻抹灰，可極為有效地防止窗縫位置龜裂現(xiàn)象的產(chǎn)生，防止或減少窗縫滲漏 采用聚丙烯纖維后，施工時(shí)灰漿落少，上灰容易，可大大提高施工效率，減少材料損失 聚丙烯纖維、無味，比重與水接近，不易飛揚(yáng)，對(duì)人體皮膚無明顯刺激，施工方法簡單 眾多的應(yīng)用實(shí)例說明，采用聚丙烯纖維高性能砂漿具有一次投資少，而綜合效益大的顯著特點(diǎn)，非常值得。湖北螺旋形聚乙烯醇抗裂纖維廠家電話152-6345-7555風(fēng)電基礎(chǔ)混凝土每立方0.9公斤，抗裂強(qiáng)度≥ 1450MPA，免費(fèi)郵寄樣品，電話聯(lián)系152-6345-7555 風(fēng)電基礎(chǔ)專用湖北JK-7螺旋形聚乙烯醇抗裂纖維，湖北聚丙烯纖維，湖北聚丙烯粗纖維，湖北pp纖維，湖北聚乙烯醇纖維，湖北杜拉纖維，湖北聚丙烯腈纖維，湖北聚丙烯網(wǎng)狀纖維，湖北仿鋼纖維，湖北鍍銅鋼纖維，湖北鋼纖維，湖北玄武巖纖維等，瀝青路面湖北聚酯纖維，湖北砂漿混凝土纖維，湖北木質(zhì)纖維，下單請(qǐng)咨詢廠長電話15263457555，可提供收據(jù)、普票、增值稅專用發(fā)票、檢測(cè)報(bào)告合格證企業(yè)資質(zhì)等

聚丙烯纖維是一種以聚丙烯樹脂為主要原料，湖北聚丙烯纖維以獨(dú)特工藝制造而成的高強(qiáng)度束狀單絲纖維。加入混凝土（或砂漿）中可有效的控制混凝土（或砂漿）的塑性收縮、沉降、溫度變化等因素引起的微裂縫，防止及抑制裂縫的形成及發(fā)展，可廣泛的適用于工民建、水利工程以及道路和橋梁工程等。產(chǎn)品性能 1、對(duì)混凝土的阻裂作用： 聚丙烯纖維再混凝土中呈三維立體分布，可有效的降低微裂縫的發(fā)生和擴(kuò)展。 2、對(duì)混凝土抗?jié)B性能的改善： 聚丙烯纖維再混凝土中的均勻分布形成了承托體系，降低了混凝土的沁水性，使混凝土的抗?jié)B性有明顯的提高。 實(shí)驗(yàn)條件：按國標(biāo)B/J82-85的規(guī)定 試驗(yàn)齡期為28天 進(jìn)行混凝土的配合比： 初始水壓為0.1MPa 水泥：砂＝1:1.7 湖北聚丙烯纖維 之后每經(jīng)8小時(shí)增加0.1MPa 水灰比＝0.4 ＊達(dá)到1.4MPa為止 3、對(duì)混凝土抗凍融性的提高： 由于混凝土聚丙烯纖維的存在可以有效的減少多次凍融循環(huán)而引起的混凝土內(nèi)的抗拉應(yīng)力集中，阻止了微裂縫的進(jìn)一步發(fā)展，有利于改善其抗凍融性。 4、對(duì)混凝土抗沖擊性和韌性的提高： 聚丙烯纖維有助于吸收混凝土構(gòu)件受沖擊時(shí)的功能，并且由于纖維的阻裂效應(yīng)，可以有效的增強(qiáng)混凝土的抗沖擊和韌性。 5、對(duì)混凝土耐久性的改善 聚丙烯纖維由于良好的阻裂效果，從而大大減少裂縫的發(fā)生和發(fā)展，內(nèi)部孔隙率的降低，對(duì)結(jié)構(gòu)主筋銹蝕的通道減少，從而使混凝土的耐久性得到極大的改善和提高。 6、對(duì)混凝土耐高溫性的改善 在混凝土中，尤其是高強(qiáng)混凝土中摻加聚丙烯纖維，均勻分布的纖維單絲呈現(xiàn)三維亂向分布，形成立體的網(wǎng)絡(luò)結(jié)構(gòu)，當(dāng)混凝土內(nèi)部構(gòu)件的溫度上升到165℃以上時(shí)，纖維融化，形成內(nèi)部連通的孔道以供強(qiáng)高壓蒸汽從混凝土內(nèi)部逃逸，所以可有效的避免火災(zāi)環(huán)境下爆裂。 湖北螺旋形聚乙烯醇抗裂纖維廠家電話152-6345-7555風(fēng)電基礎(chǔ)混凝土每立方0.9公斤，抗裂強(qiáng)度≥ 1450MPA，免費(fèi)郵寄樣品，電話聯(lián)系152-6345-7555 風(fēng)電基礎(chǔ)專用湖北JK-7螺旋形聚乙烯醇抗裂纖維，湖北聚丙烯纖維，湖北聚丙烯粗纖維，湖北pp纖維，湖北聚乙烯醇纖維，湖北杜拉纖維，湖北聚丙烯腈纖維，湖北聚丙烯網(wǎng)狀纖維，湖北仿鋼纖維，湖北鍍銅鋼纖維，湖北鋼纖維，湖北玄武巖纖維等，瀝青路面湖北聚酯纖維，湖北砂漿混凝土纖維，湖北木質(zhì)纖維，下單請(qǐng)咨詢廠長電話15263457555，可提供收據(jù)、普票、增值稅專用發(fā)票、檢測(cè)報(bào)告合格證企業(yè)資質(zhì)等
