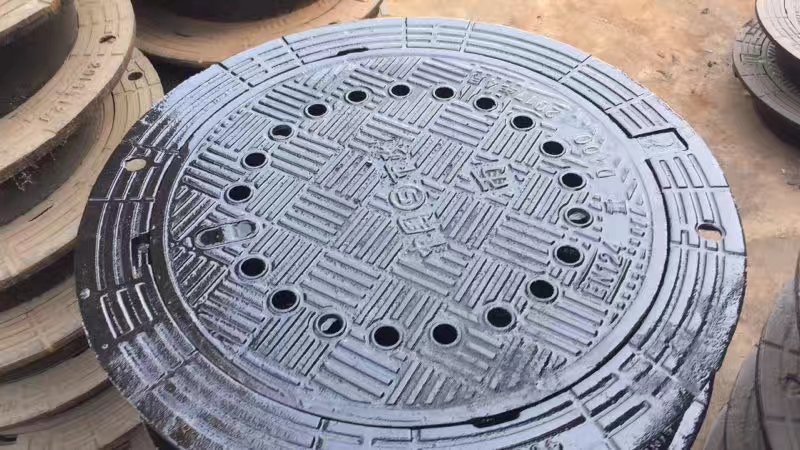

球墨鑄鐵井蓋1主要由球墨鑄鐵江蘇淮安圓形鑄鐵井蓋1打造出來的井蓋，這種井蓋質(zhì)量的好壞就牽扯到了球化率的問題。處理鑄件的常用涂料就是防銹瀝青漆了，當(dāng)然球墨鑄鐵井蓋的表面也是經(jīng)過噴涂防銹瀝青漆處理的。球墨鑄鐵井蓋有一個優(yōu)點，就是由于球墨鑄鐵強度高、韌性好，使得球墨鑄井蓋要比同類型的灰口鑄鐵井蓋輕30％左右。 而球墨鑄鐵井蓋1一般分為圓形和方形，在市區(qū)的路政方面，一般采用圓形，因為 圓形的井蓋不易傾斜，能夠較好的保護好行人和車輛的。使用圓形，主要是考慮到圓形的井蓋通過其圓心的每條直徑長度都是一樣的，這樣如果井蓋被經(jīng)過的車輛軋起時，因為不論如何軋起，其直徑都會比下面的井口略寬，井蓋不會掉到井口里去。 一、先從球墨鑄鐵規(guī)范和灰鐵規(guī)范來比擬下 1、 灰鐵的石墨是平扁片狀的，球鐵的石墨是圓球狀的。敲擊球墨鑄鐵如發(fā)出近似敲擊碳鋼的聲音，闡明球墨鑄鐵球化不錯。而灰鐵敲擊聲音聽起來，很悶。 2、 關(guān)于球化率問題，能夠這么說，同樣是球墨鑄鐵的產(chǎn)品，球化率不同，那質(zhì)量也就不同，價錢上也有很大區(qū)別。普通工廠已球化率到達85％為合格產(chǎn)品。球化率85％以下的是由于鑄造的時分，沒有球化好而形成鐵水溫度低，制造出來的產(chǎn)品承載壓力達不到請求。 3、 從斷口（不是經(jīng)過機械加工的外表）的外觀能夠簡單區(qū)別球鐵和灰鐵，用肉眼察看，灰鐵斷口的晶粒比擬粗大，為灰白色，晶面有金屬光澤。球鐵的斷口晶粒很細小，為黑灰色，假如球化好的話簡直沒有金屬光澤，假如有發(fā)白的光澤，普通狀況是呈現(xiàn)白口組織。 4、 從冶煉辦法來說,球鐵是在冶煉時在灰鐵中加孕育劑與球化劑使石墨由分散的團絮狀變成球狀,以減小對鐵素體的割裂,增大強度,提到性能來到達的. 5、 而灰鐵井蓋則是不添加任何輔助原料，將生鐵直接冶煉成鐵水，然后澆筑成井蓋。但是球墨鑄鐵井蓋則是要添加球化劑、稀土鎂等其他金屬合金而成的，所以如今市場上和有關(guān)部門請求用球墨鑄鐵井蓋。那是由于球墨鑄鐵井蓋，在承載才能上遠遠超越了灰鐵井蓋。 6、 江蘇淮安球墨鑄鐵井蓋1強度高、韌性好，因而球墨鑄井蓋比同類型灰口鑄鐵井蓋輕30％左右。球墨鑄鐵牌號采用QT500-7，鐵水出爐溫度不低于1456℃，在球化處置時增配稀土硅鐵鎂合金和選用含硫量低的焦碳，球化級別達三級以上。

為了確保鑄鐵井蓋的正常使用，要注意安裝質(zhì)量，做到尺寸準確，安裝堅固，開啟方便，外表清潔美觀，根據(jù)檢查鑄鐵井蓋的技術(shù)標準，特制定以下安裝細則： 江蘇淮安鑄鐵井蓋1的磚砌體砌筑，應(yīng)按照設(shè)計院設(shè)計的井蓋尺寸確定其內(nèi)徑或長＊寬，方圓（如按實樣施工的話 ），也可相應(yīng)參照標準執(zhí)行。砌井時一定要注意井口內(nèi)徑應(yīng)與井蓋井箅的內(nèi)徑相符，安裝好的井蓋應(yīng)與路面相平?；炷粱驗r青將井座澆鑄鋪設(shè)后，應(yīng)及時將蓋打開清掃，避免砂漿或瀝青將檢查井蓋與座澆成一體，以免影響日后開啟。江蘇淮安鑄鐵井蓋 水泥路面井座安裝時，在井口的磚砌體上用C25混凝土澆鑄20CM厚圈梁抹平，一定要保持井座四方著實，整體平整，不得松動，并在井蓋澆鑄寬為40CM的混凝土保護圈（如果是水泥路面，也可澆鑄寬為20CM的混凝土保護圈，并用鋼筋加強）保養(yǎng)期要在10天以上。江蘇淮安鑄鐵井蓋1 為保持蓋外表的美觀，表面花紋和字跡的清晰，在瀝青路面施工時應(yīng)用薄鐵皮覆蓋在井蓋上或廢機油等刷涂蓋面，防止瀝青油噴在井蓋上；在水泥路面施工時，應(yīng)用塑料膜將井蓋蓋好，以防止水泥砂漿沾染井蓋表面，損傷表面花紋、字跡，也可以當(dāng)天施工完時用水將井蓋表面清洗干凈。 在瀝青路面上安裝鑄鐵井蓋時，一定要注意避免施工機械直接碾壓井座，在路面整體澆鑄時，應(yīng)予在路面預(yù)留比井座略大的孔，在瀝青鋪完后安置。（全砼路面應(yīng)在二結(jié)石鋪完碾實后安裝）確保井蓋安置質(zhì)量以延長使用壽命。
