張家口變壓器繞組變形測試儀簡略，當前是測試界面的時候，簡略顯示采樣數據波形和當前的電壓電流和頻率；當前是數據分析界面的時候，簡略顯示當前數據文件的短路阻抗短路電抗，橫向以及縱向的比較。19.1.2.2詳細，當前是測試界面的時候，詳細顯示當前三相的短路阻抗、短路電抗、漏電感、有功功率、無功功率和介損角，還有總的短路損耗和短路阻抗；當前是數據分析界面的時候，詳細顯示當前數據文件的電壓、電流、頻率、漏電感、有功功率、無功功率和介損角，還有總的短路損耗。19.1.3設置19.1.3.1變壓器參數，選擇此項目后，會打開一個變壓器各項參數的對話框，設置好各個參數后，按“確認”鍵保存輸入數據，按“取消”鍵放棄輸入數據，按“寫入數據文件”鍵則將此變壓器參數寫入到已選擇的歷史曲線文件中，覆蓋掉這些文件以前的變壓器參數。（此功能是針對在變壓器現場測試時，臨時簡單設置了變壓器參數，再測試完成后重新想修改已保存的變壓器參數的情況。）19.1.3.2設置單位名稱，選擇此項目后，會打開一個要求輸入單位名稱的對話框，按“確認”鍵保存輸入，按“取消”鍵放棄輸入，此項目設置的單位名稱，只在打印報告中會反映出來。19.1.3.3儀器檢測調試功能，選擇此項目后，會打開一個檢測調試的對話框，此功能主要用來檢測調試改儀器電壓電流準確度的，在此狀態下，請使用外置恒流源電源，將恒流源的電流輸出兩端插入外置電源接口，然后將電壓輸出的一端使用2根帶插頭的導線和儀器的3個電壓端短接在一起，另一端連接在“Ux”上。再使用3根帶插頭的導線將儀器的4個電流端短接在一起，這樣接線就完成。在開啟恒流源的輸出錢，請先選擇“初始化”，選擇輸出了標準的電壓和電流后，選擇“開始輸出”，稍等一會兒，會顯示出儀器實測的電壓和電流值。

張家口變壓器繞組變形測試儀相關性分析在E區中的曲線自動分為三組，1-3為一組，4-6為一組，7-9為一組，每組曲線在組內進行相關性分析。點擊“分析”，系統會在左側彈出報告顯示窗口，該窗口顯示目前的測試報告內容，操作者可再次對信息進行確認和錄入，點擊報告顯示窗上的“導出”，彈出保存對話框，可以對文件名、文件類型和保存路徑進行設置。默認結果保存在D盤的“變壓器繞組變形測試報告”中，文件名以“打印報告”＋“打印時間”的形式存儲。點擊“分析”，系統會在左側彈出報告顯示窗口，該窗口顯示目前的測試報告內容，操作者可再次對信息進行確認和錄入，點擊報告顯示窗上的“導出”，彈出保存對話框，可以對文件名、文件類型和保存路徑進行設置。默認結果保存在D盤的“變壓器繞組變形測試報告”中，文件名以“打印報告”＋“打印時間”的形式存儲。在E區中選中的曲線自動分組，每組曲線在組內進行相關性分析。分析分為橫向比較，縱向比較和兩兩比較，橫向比較為繞組間的比較，1-2-3為一組，4-5-6為一組，7-8-9為一組?？v向比較為同繞組之間的比較，1-4-7為一組，2-5-8為一組，3-6-9為一組。兩兩比較為繞組成對比較，1-2，3-4，5-6，7-8分別為一組。窗口下部為報告輸出的內容選擇。

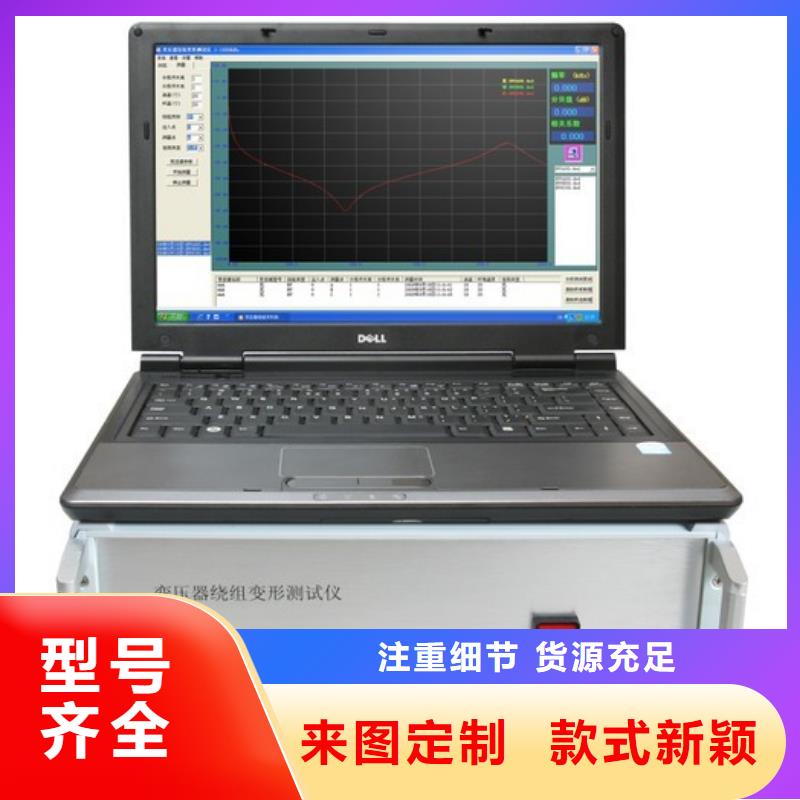

<張家口>天正華意電氣設備有限公司 張家口便攜式變壓器繞組變形測試儀

張家口變壓器繞組變形測試儀短路阻抗是變壓器的重要參數，短路阻抗法是判斷繞組變形的傳統方法，根據GB1094.5-2008和IEC60076-5:2006規定，短路電抗的變化量是判斷變壓器繞組有無變形的判據。 測量變壓器繞組參數也是檢驗變壓器的制造工藝水平和判斷運輸過程對變壓器繞組有無不良影響的有效手段。低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊，或變壓器在運輸和安裝時受到機械力撞擊后，檢查其繞組是否變形的直接方法，它對于判斷變壓器能否投入運行具有重要的意義，也是判斷變壓器是否要求進行解體檢查的依據之一。變壓器短路阻抗測試儀，適用于電力變壓器（單相或三相）出廠、大修、預試以及交接試驗中低電壓負載阻抗測試。常規試驗項目中的基本項目，其原理是在現場對電力變壓器進行短路阻抗（％）測試，并與銘牌值或出廠值進行比較，能發現出廠試驗后經運輸、安裝和運行中嚴重故障電流等所造成的繞組位移、變形等缺陷。本公司自主研發的變壓器短路阻抗測試儀用于現場和試驗室條件下對35KV級及以上主變壓器進行低電壓短路阻抗測量的儀器。該儀器設計精巧，性能優越，內部采用型的單片機測試技術及數字信號處理技術，測量數據準確；外部采用7寸觸摸彩色液晶顯屏，顯示中文操作菜單，觸摸操作更便捷，同時配備熱敏打印機和存儲功能，方便數據的打印和存，將所需導出的數據可通過USB轉存到計算機；儀器體積小，便于現場使用攜帶；本儀器輸入?yún)?shù)，便可進行單、三相測試并自動計算變壓器阻抗誤差百分比，測試結果非常直觀，是現場測試變壓器有無繞組變形的快速測試儀器。二、措施1、使用本儀器前一定要認真閱讀本手冊，尤其要遵守注意事項的提示；2、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體等場所使用。儀表應避免劇烈振動，以免影響測試數據；3、對儀器的維修、護理和調整應由專業人員進行，禁止私自拆卸；4、測試菜單項選擇和實際測試項目及接線要一致；5、測試過程中，禁止拆除移動測試夾和關斷供電線路；

<張家口>天正華意電氣設備有限公司 張家口便攜式變壓器繞組變形測試儀
<張家口>天正華意電氣設備有限公司 <張家口>天正華意電氣設備有限公司

張家口變壓器繞組變形測試儀 測試設置好基本的測試信息后，即可進行頻響法的數據測量，點擊“START開始” 按鈕，系統自動完成頻率掃描。在測試過程中，按鈕變成“STOP停止”按鈕，點擊該按鈕，則停止當前掃描，在測試過程中，在信號曲線顯示區“單擊”鼠標，則測試過程暫停，再次點擊繼續進行。測試完成一項后，改變接線方式，同時改變軟件上的設置信息，再次點擊按鈕，進行下一相的測量，重復以上的操作，直至完成所有的測量項目。在試驗過程中，鼠標在測試曲線顯示區（A）雙擊，可以打開測試波形顯示區，該區域包括波形顯示以及輸入電壓峰峰值（紅色）、響應電壓峰峰值（黃色）以及放大倍率和橫軸時間信息，該信息主要用于信號研究。

張家口變壓器繞組變形測試儀數據回顯本系統可以對已經存盤的數據進行回顯，在F區依次選擇電站名稱、變壓器名稱、試驗類別與時間、繞組類型與時間，即可將已經完成的測試結果調出。默認顯示在條曲線的位置，隨選擇結果的遞增，數據依次向下顯示。當曲線數量到達時（9條曲線）時，不再遞增，此時，可以選擇需要替換的曲線，繼續進行遞增替換。如發現某條曲線不需要進行分析時，可以在曲線描述信息（E）上點擊鼠標右鍵，點擊“清空曲線”，則該條曲線自動從分析列表中剔除。E區中的曲線共分為三組，1-3為一組，4-6為一組，7-9為一組，每組曲線在組內進行相關性分析。因此，需要保證用于分析的曲線在同一組別內，否則無法得到正確的分析結果。選擇好曲線后，點擊“分析”，系統會在左側彈出報告顯示窗口，其余與4.3描述操作一致。4.5報告保存位置報告保存到D盤文件夾下，文件夾層級為D:\ 變壓器繞組變形測試報告\測試報告＋打印時間.doc或測試報告＋打印時間.jpg。報告可能是WORD文檔或者JPG圖片，依據在保存時的選項而定。五 設備維護本節提供基本的維護資料，請盡量不要嘗試去拆裝、更改和維修變壓器繞組變形測試儀。5.1基本維護定期用干凈的布擦拭測試儀及其附件的表面。測試儀應放置在干凈、濕度較低的位置，并防止臟污的灰塵進入測試儀內部。儀器不用時放入包裝箱，包裝箱平時至于平放狀態。5.2高級維護由本公司的專業技術人員負責進行。六 訂購與服務6.1儀器主機自出廠之日起三年內，屬產品質量問題免費包修；其他原因造成的損壞，公司僅收取維修成本費。6.2公司對產品提供終身維修和技術服務。6.3如發現儀器有異常情況，請及時與公司聯系，以便為您提供便捷的處理方案。請勿自行拆卸。 附錄1:相關系數與變壓器繞組變形程度的關系我公司的變壓器繞組變形測試儀嚴格按照電力行業標準DLT911-2004《電力變壓器繞組變形的頻率響應分析法》對變壓器繞組變形程度進行分析，具體相關系數與變壓器繞組變形程度的關系見下表： 相關系數與變壓器繞組變形程度的關系（僅供參考）繞組變形程度 相關系數R嚴重變形 RLF＜0.6明顯變形 1.0＞RLF≥0.6或RMF＜0.6輕度變形 2.0＞RLF≥1.0或0.6≤RMF＜1.0正常繞組 RLF≥2.0和RMF≥1.0和RHF≥0.6注：RLF為曲線在低頻段（1kHz～100kHz）內的相關系數；RMF為曲線在中頻段（100kHz～600kHz）內的相關系數；RHF為曲線在高頻段（600kHz～1000kHz）內的相關系數。

<張家口>天正華意電氣設備有限公司
張家口便攜式變壓器繞組變形測試儀

張家口變壓器繞組變形測試儀注意事項:該儀器在測量之前應預熱15分鐘，如果在冬季等氣溫偏低的情況下，預熱時間應適當加長，確保儀器的正常測量。注意嚴格按示意圖接地線，特別注意的是響應信號的接地夾子要先通過連接線與激勵信號的接地夾子連接，再由激勵信號的接地線與鐵芯接地，保證信號電流的正確流向。十、頻響法PC測試軟件的安裝1.將本軟件光盤放入光驅，如果可以自動運行將直接進入到本軟件的安裝界面，否則在“我的電腦”打開光驅所在的盤符，運行光盤中的“autorun.exe”進入到本軟件的安裝界面。2. 選擇繞組變形測試儀軟件安裝，將會進入到繞組變形測試儀軟件的安裝向?qū)е?。此時直接選擇“下一步”。3.此時可以設置本軟件的安裝路徑，如果不改變本軟件默認的安裝路徑，直接選擇“下一步”。4.此時已完成所有的設置過程，選擇“安裝”將開始進行軟件的安裝。5.安裝過程全部完成，選擇“完成”退出安裝向?qū)А?.安裝繞組變形測試儀的軟件也可以直接進入光盤的“繞組變形測試儀”的目錄中，直接運行以下兩個程序，都可以進行本軟件的安裝向?qū)А?/p>
<張家口>天正華意電氣設備有限公司

張家口變壓器繞組變形測試儀數據回顯本系統可以對已經存盤的數據進行回顯，在F區依次選擇電站名稱、變壓器名稱、試驗類別與時間、繞組類型與時間，即可將已經完成的測試結果調出。默認顯示在條曲線的位置，隨選擇結果的遞增，數據依次向下顯示。當曲線數量到達時（9條曲線）時，不再遞增，此時，可以選擇需要替換的曲線，繼續進行遞增替換。如發現某條曲線不需要進行分析時，可以在曲線描述信息（E）上點擊鼠標右鍵，點擊“清空曲線”，則該條曲線自動從分析列表中剔除。E區中的曲線共分為三組，1-3為一組，4-6為一組，7-9為一組，每組曲線在組內進行相關性分析。因此，需要保證用于分析的曲線在同一組別內，否則無法得到正確的分析結果。選擇好曲線后，點擊“分析”，系統會在左側彈出報告顯示窗口，其余與4.3描述操作一致。4.5報告保存位置報告保存到D盤文件夾下，文件夾層級為D:\ 變壓器繞組變形測試報告\測試報告＋打印時間.doc或測試報告＋打印時間.jpg。報告可能是WORD文檔或者JPG圖片，依據在保存時的選項而定。五 設備維護本節提供基本的維護資料，請盡量不要嘗試去拆裝、更改和維修變壓器繞組變形測試儀。5.1基本維護定期用干凈的布擦拭測試儀及其附件的表面。測試儀應放置在干凈、濕度較低的位置，并防止臟污的灰塵進入測試儀內部。儀器不用時放入包裝箱，包裝箱平時至于平放狀態。5.2高級維護由本公司的專業技術人員負責進行。六 訂購與服務6.1儀器主機自出廠之日起三年內，屬產品質量問題免費包修；其他原因造成的損壞，公司僅收取維修成本費。6.2公司對產品提供終身維修和技術服務。6.3如發現儀器有異常情況，請及時與公司聯系，以便為您提供便捷的處理方案。請勿自行拆卸。 附錄1:相關系數與變壓器繞組變形程度的關系我公司的變壓器繞組變形測試儀嚴格按照電力行業標準DLT911-2004《電力變壓器繞組變形的頻率響應分析法》對變壓器繞組變形程度進行分析，具體相關系數與變壓器繞組變形程度的關系見下表： 相關系數與變壓器繞組變形程度的關系（僅供參考）繞組變形程度 相關系數R嚴重變形 RLF＜0.6明顯變形 1.0＞RLF≥0.6或RMF＜0.6輕度變形 2.0＞RLF≥1.0或0.6≤RMF＜1.0正常繞組 RLF≥2.0和RMF≥1.0和RHF≥0.6注：RLF為曲線在低頻段（1kHz～100kHz）內的相關系數；RMF為曲線在中頻段（100kHz～600kHz）內的相關系數；RHF為曲線在高頻段（600kHz～1000kHz）內的相關系數。

張家口便攜式變壓器繞組變形測試儀 <張家口>天正華意電氣設備有限公司

張家口變壓器繞組變形測試儀 測試分析軟件主要特色?采用windows平臺，兼容Window 2000/Window XP/Windows7/windows8。?采用數據庫保存測試數據，對測試數據的管理簡潔方便。?可以同時加載 9 條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。?軟件管理功能強大，充分考慮現場使用的需要，測量數據自動存盤、?自動導出生成Word版測試報告（需安裝相應的Office軟件）或JPG圖片報告，方便用戶出測試報告。?軟件人性化特點明顯，測量的各種條件多為選擇項，不用在現場做很多的輸入，使用更加方便。?軟件智能化程度高，在輸入、輸出信號連接好之后，只需要按一個鍵就可以完成所有的測量工作。?軟件界面簡潔、直觀、實用。系統簡明操作流程?采集器接地?采集器與變壓器繞組接線?計算機開機?采集器上電?登錄軟件?錄入信息?選擇終止頻率，調整測試參數?選擇繞組?開始測試?更換測試?yán)@組?選擇繞組?開始測試?重復以上過程，直至完成所有繞組測試?保存數據?數據分析?報告導出?關閉軟件?關閉計算機及電源?拆開變壓器接線?測試完成。變壓器繞組變形測試儀

張家口變壓器繞組變形測試儀 阻抗法使用特點1.變壓器繞組變形測試儀由測量部分及分析軟件部分組成，測量部分是高速單片機控制，由信號生成及信號測量組成。測量部分由嵌入電腦與測量部分連接，使用方便。2.在測試過程中僅需要拆除變壓器的連接母線，不需要對變壓器進行吊罩、拆裝的情況下就完成所有測試。3.儀器智能化程度高，使用方便，具有自動量程調節，自動采樣調節等多種功能。4.軟件采用windows平臺，兼容windows98/2000/winXP/Windows7系統。為使用者提供了更加方便和易于使用的顯示界面。a)提供歷史數據對比分析，對所有數據進行橫向和縱向分析。配有專家智能分析診斷系統，可以自動診斷變壓器繞組的狀態，自動診斷繞組的變形情況，給出診斷的參考結論。b)軟件管理功能強大，充分考慮現場使用的需要，自動保存環境條件參數，以便作變壓器繞組變形診斷時提供依據。測量數據自動存盤、具有彩色打印功能，方便用戶出測試報告。c)軟件人性化特點明顯，測量的各種條件多為選擇項，變壓器詳細參數可保存用做診斷參考，并且不用在現場輸入，可以以后再添加修改信息，使用起來更加方便。5.軟件智能化程度高，在輸入、輸出信號連接好之后，設置好條件參數，就可以完成所有的測量工作。6.每相測量所需時間小于15秒對一臺電力變壓器（容量、電壓等級不限）進行繞組變形測量，總需時間不超過1分鐘。7.測量變壓器時接線人員可任意布放信號輸入輸出引線對測量結果無影響接線人員可停留在變壓器油箱上面不必下來減輕勞動強度。

<張家口>天正華意電氣設備有限公司
張家口便攜式變壓器繞組變形測試儀 <張家口>天正華意電氣設備有限公司

張家口變壓器繞組變形測試儀 測試分析軟件主要特色?采用windows平臺，兼容Window 2000/Window XP/Windows7/windows8。?采用數據庫保存測試數據，對測試數據的管理簡潔方便。?可以同時加載 9 條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。?軟件管理功能強大，充分考慮現場使用的需要，測量數據自動存盤、?自動導出生成Word版測試報告（需安裝相應的Office軟件）或JPG圖片報告，方便用戶出測試報告。?軟件人性化特點明顯，測量的各種條件多為選擇項，不用在現場做很多的輸入，使用更加方便。?軟件智能化程度高，在輸入、輸出信號連接好之后，只需要按一個鍵就可以完成所有的測量工作。?軟件界面簡潔、直觀、實用。系統簡明操作流程?采集器接地?采集器與變壓器繞組接線?計算機開機?采集器上電?登錄軟件?錄入信息?選擇終止頻率，調整測試參數?選擇繞組?開始測試?更換測試?yán)@組?選擇繞組?開始測試?重復以上過程，直至完成所有繞組測試?保存數據?數據分析?報告導出?關閉軟件?關閉計算機及電源?拆開變壓器接線?測試完成。變壓器繞組變形測試儀

<張家口>天正華意電氣設備有限公司

張家口變壓器繞組變形測試儀曲線坐標系居中的坐標系為曲線坐標系，X軸為頻率，Y軸為分貝，歷史曲線和測量曲線都在此坐標系中顯示，具體可操作功能介紹見軟件測試流程。12.5設置在未開始測量前可以設置測量的結束頻率和頻率步長，結束頻率的范圍為600k～2000k Hz，頻率步長可選擇1kHz、0.5kHz和0.25kHz在選擇0.25kHz和0.5kHz的頻率步長的時候，結束頻率不能大于1000k Hz。也可以選擇對數分布，此時結束頻率只能為1000k Hz。12.6曲線數據文件分析管理窗口以上介紹后的其他窗口都屬于曲線數據文件分析管理窗口，具體操作功能介紹見軟件測試流程。12.7工具欄以上的大部分功能都可以在工具欄上直接選擇，使用更加方便。十三、頻響法PC測試軟件使用流程13.1 USB驅動安 .1.1當測試儀電源已經打開，USB接線正確無誤時候，電腦會顯示發現進入新硬件向?qū)?。如果是發現“USB CH372/CH375”的時候，選擇“從列表或指定位置安裝（高級）”，再選擇“下一步”。13.1.2然后選擇“在這些位置上搜索驅動程序”，勾選“在搜索中包括這個位置”，在下面的地址上輸入軟件光盤所在的光驅盤符。完成后選擇“下一步”。13.1.3光盤路徑正確的話，系統將自動安裝USB驅動程序。稍等一會兒，系統就完成了USB驅動程序的安裝工作，可以正常使用本測試軟件了。13.2選擇功能運行軟件后，出現功能選擇，當設備電源打開，USB連線接通并且安裝好USB驅動后，會出現USB連接方式，否則將只能選擇脫機使用。

張家口便攜式變壓器繞組變形測試儀

張家口變壓器繞組變形測試儀2頻響法測試?環境與接線確認1、系統接線完全按照3.2繞組的接線方式的要求進行2、變壓器分接位置調至阻抗檔(分接)3、周?chē)h(huán)境無強電磁和造影干擾?登錄軟件雙擊桌面上的“變壓器繞組變形測試儀”按鈕，系統閃過歡迎界面后，系統進入測試界面，此時，如果設備未連接，系統會提示如下對話框：當出現以上對話框時，一般是由于設備未連接所致，此時應先檢查設備是否已經連接到計算機的USB接口上，檢查設備電源是否已經打開。?錄入信息如果設備已經連接，則可以進入變壓器信息錄入界面（如下圖），在對應的文本框中輸入或選擇相應的信息，點擊保存按鈕，系統進入測試界面。信息錄入時請參照變壓器銘牌認真輸入，所有的信息將自動與測試結果保存到一起，如果輸入錯誤，可能會對報告內容造成影響。?掃描模式確認與修改1、選擇掃描模式點擊“終止頻率”選擇測試的終止頻率，系統按照已經設定的掃描參數，自動將參數設置為設定的參數，參數主要包括起始頻率、掃描模式、掃描點數，如需進行調整，可以在A區相應的參數標簽上進行點擊，則自動進行切換（當鼠標指針移動到可以變化的標簽上時，標簽自動變?yōu)榫G色）。2、更改默認信息如希望重新調整默認設置信息，用鼠標右鍵點擊“終止頻率”按鈕，彈出功能菜單，選擇“模式設置”，彈出信息設置窗口（如下圖），可以對默認掃描信息進行調整，調整完畢后，重新啟動軟件，按照調整后的默認信息進行測試。左側的選擇框可以多系統進行設置，再次啟動時自動回復默認設置。小步距限制 用于對數掃描時進行步距限制，以節約掃描時間。顯示均值 用于設備驗證時顯示測試過程的平均值，一般不用打開。速度優先 模式在測試過程中會自動屏蔽后臺處理程序，以提高測試速度，一般選擇打開。干擾抑制 當外部干擾比較大時，有一定的干擾抑制功能。曲線擬合 功能可以對測試結果進行擬合，使測試曲線更平滑，一般需打開，通過調整右側的拖動條可以調節擬合的深度，越靠右曲線越平滑。3、更改掃描參數掃描參數的更改用于試驗需要比較復雜的參數組合時，系統不帶記憶功能，軟件退出后自動恢復。在開始掃描前，點擊曲線顯示區域(A)中的參數標簽，可以對除終止頻率以外的信息進行更改，更改采用循環調整方式進行。掃描參數更改適用于單次對測量結果有要求或進行研究時，一般不需要進行調整。?

<張家口>天正華意電氣設備有限公司 張家口便攜式變壓器繞組變形測試儀

張家口變壓器繞組變形測試儀一、儀器概述變壓器繞組變形測試儀根據對變壓器內部繞組特征參數的測量，采用目前世界發達 正在開發完善的內部故障頻率響應分析(FRA)方法，能對變壓器內部故障作出準確判斷。變壓器設計制造完成后，其線圈和內部結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，則每個線圈對應參數(Ci、Li)就應該是確定的。因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。并根據響應分析方法研制開發的變壓器繞組測試儀，就是這樣一種新穎的變壓器內部故障無損檢測設備。它適用于63kV～500kV電力變壓器的內部結構故障檢測。變壓器繞組變形測試儀是將變壓器內部繞組參數在不同頻域的響應變化經量化處理后，根據其變化量值的大小、頻響變化的幅度、區域和頻響變化的趨勢，來確定變壓器內部繞組的變化程度，進而可以根據測量結果判斷變壓器是否已經受到嚴重破壞、是否需要進行大修。

<張家口>天正華意電氣設備有限公司

張家口變壓器繞組變形測試儀可以在電腦上瀏覽繞組變形測試儀使用說明書。19.2瀏覽菜單欄的下方，即為瀏覽和測量區域，選擇不同的項目，下方的區域內容也會隨之變化。在對測試完成的曲線數據文件進行查看分析的時候，選擇“瀏覽”項目。此時，下方為文件系統的樹型結構，可選擇已保存的曲線數據文件，具體操作介紹請參照軟件測試流程。19.3測量準備對變壓器測試的時候，選擇“測量”項目。此時下方為測量變壓器的時候，需要填入的一些參數。19.4設置在開始測量后要設置測量變壓器的一些相關參數，這些參數影響短路阻抗短路損耗等的計算結果，所以請準確填寫。（高壓側標稱電壓、高壓側標稱電流為必填選項，短路阻抗如果填入正確數據可與測量結果進行比較）19.5工具欄以上的大部分功能都可以在工具欄上直接選擇，使用更加方便。二十、阻抗法PC測試軟件使用流程20.1 USB驅動安裝20.1.1當測試儀電源已經打開，USB接線正確無誤時候，電腦會顯示發現進入新硬件向?qū)?。如果是發現“USB CH372/CH375”的時候，選擇“從列表或指定位置安裝（高級）”，再選擇“下一步”。20.1.2然后選擇“在這些位置上搜索驅動程序”，勾選“在搜索中包括這個位置”，在下面的地址上輸入軟件光盤所在的光驅盤符。完成后選擇“下一步”。20.1.3光盤路徑正確的話，系統將自動安裝USB驅動程序。稍等一會兒，系統就完成了USB驅動程序的安裝工作，可以正常使用本測試軟件了。20.2選擇功能運行軟件后，出現功能選擇，當設備電源打開，USB連線接通并且安裝好USB驅動后，會出現USB連接方式，否則將只能選擇脫機使用。20.3測量進入軟件后，點擊“測量”被試變壓器情況登記窗，先點擊“變壓器參數”，按屏幕提示選擇或者新填入被試變壓器的各項參數，確認后再將被試變壓器的繞組類型、連接類型、信號注入端、信號測量端、高低分接開關、油溫和環境溫度的情況輸入計算機。(系統會連接類型自動選擇正確的信號注入端、信號測量端)根據輸入完畢后，按“開始測量”即可進行測量。由于存盤文件名和上述輸入信息有關，故請認真填寫有關信息。如未選擇變壓器參數，系統拒絕開始測量。

<張家口>天正華意電氣設備有限公司 張家口便攜式變壓器繞組變形測試儀
張家口便攜式變壓器繞組變形測試儀 <張家口>天正華意電氣設備有限公司

張家口變壓器繞組變形測試儀一、儀器概述變壓器繞組變形測試儀根據對變壓器內部繞組特征參數的測量，采用目前世界發達 正在開發完善的內部故障頻率響應分析(FRA)方法，能對變壓器內部故障作出準確判斷。變壓器設計制造完成后，其線圈和內部結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，則每個線圈對應參數(Ci、Li)就應該是確定的。因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。并根據響應分析方法研制開發的變壓器繞組測試儀，就是這樣一種新穎的變壓器內部故障無損檢測設備。它適用于63kV～500kV電力變壓器的內部結構故障檢測。變壓器繞組變形測試儀是將變壓器內部繞組參數在不同頻域的響應變化經量化處理后，根據其變化量值的大小、頻響變化的幅度、區域和頻響變化的趨勢，來確定變壓器內部繞組的變化程度，進而可以根據測量結果判斷變壓器是否已經受到嚴重破壞、是否需要進行大修。

<張家口>天正華意電氣設備有限公司

張家口變壓器繞組變形測試儀 測試分析軟件主要特色?采用windows平臺，兼容Window 2000/Window XP/Windows7/windows8。?采用數據庫保存測試數據，對測試數據的管理簡潔方便。?可以同時加載 9 條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。?軟件管理功能強大，充分考慮現場使用的需要，測量數據自動存盤、?自動導出生成Word版測試報告（需安裝相應的Office軟件）或JPG圖片報告，方便用戶出測試報告。?軟件人性化特點明顯，測量的各種條件多為選擇項，不用在現場做很多的輸入，使用更加方便。?軟件智能化程度高，在輸入、輸出信號連接好之后，只需要按一個鍵就可以完成所有的測量工作。?軟件界面簡潔、直觀、實用。系統簡明操作流程?采集器接地?采集器與變壓器繞組接線?計算機開機?采集器上電?登錄軟件?錄入信息?選擇終止頻率，調整測試參數?選擇繞組?開始測試?更換測試?yán)@組?選擇繞組?開始測試?重復以上過程，直至完成所有繞組測試?保存數據?數據分析?報告導出?關閉軟件?關閉計算機及電源?拆開變壓器接線?測試完成。變壓器繞組變形測試儀

<張家口>天正華意電氣設備有限公司

張家口變壓器繞組變形測試儀準備工作注：使用說明書中涉及計算機及Windows操作系統的基本操作不在本使用說明書中，請參考相關的計算機書籍。注：使用說明書中關于Windows操作系統的基本操作以Windows7操作系統為基礎，其他Windows系統的操作與Windows 7操作的差別不在本使用說明書之內，請參考相關的計算機書籍。三 試驗接線3.1面板介紹變壓器繞組變形測試儀的面板如圖1所示。圖1變壓器繞組變形測試儀面板圖進行變壓器繞組變形測試時的外部接線示意圖如圖2所示。儀器的 激勵端 通過輸入電阻（內阻）將掃頻電壓信號輸入被試變壓器繞組的首端，首端的電壓信號輸入儀器的 輸入端 ，被試變壓器繞組末端的電壓信號輸入到儀器 響應端 。變壓器繞組變形測試儀的“接地”、“被試變壓器”的外殼和鐵芯一起接地。3.2繞組的接線方式圖2 變壓器繞組變形測試的外部接線示意圖繞組變形頻率響應測試的掃頻信號建議從繞組的末端注入，首端輸出，非被試?yán)@組懸空。根據變壓器的不同接線組別，繞組變形測試的接線方式也不同。?YN接線掃頻信號輸入阻抗接于中性點O，掃頻信號輸出阻抗分別接在A、B、C上。這種測量方法，可以將非測量相上接收到的干擾信號由信號發生器上的低阻抗來吸收。如圖3所示。圖3 YN接線?Y接線由于中性點未引出，應按以下方式接線，如圖4所示。輸入阻抗接于A，輸出阻抗接在B測試。輸入阻抗接于B，輸出阻抗接在C測試。輸入阻抗接于C，輸出阻抗接在A測試。圖4 Y接線?內連接△接線內連接Δ接線繞組的接線方式如圖5所示。輸入阻抗接于c，輸出阻抗接在a相，代表a相。輸入阻抗接于a，輸出阻抗接在b相，代表b相。輸入阻抗接于b，輸出阻抗接在c相，代表c相。圖5 內連接Δ接線由于內連接Δ接線非測量的兩個繞組串聯后并聯在回路中，理論上說對測試過程是有影響的。如果衰減超過10dB后，則可以認為非測量線圈的影響可以忽略。?外連接Δ接線如果繞組解開測量的接線方式如圖6所示。如果不解開連接，可以看作內連接Δ接線，接線方式如圖7所示。輸入阻抗接于x，輸出阻抗接在a相，代表a相。輸入阻抗接于y，輸出阻抗接在b相，代表b相。輸入阻抗接于z，輸出阻抗接在c相，代表c相。圖6外連接Δ接線?有平衡繞組的變壓器對于有平衡繞組的變壓器，測試時必須解開接地。如圖7所示。圖7 平衡繞組接線

張家口變壓器繞組變形測試儀 測量接線1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在△的A相上、綠夾子定義為測量鉗在B相上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測B相對應側b相接地。5.以上接線完成對三相△形的B相測量接線。1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在△的B相上、綠夾子定義為測量鉗在C相上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測C相對應側c相接地。5.以上接線完成對三相△形的C相測量接線。1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在△的C相上、綠夾子定義為測量鉗在A相上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測A相對應側a相接地。5.以上接線完成對三相△形的A相測量接線。九、單相X、Y、Z測量接線1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在AX的A相上、綠夾子定義為測量鉗在‘X’點上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測A相對應側a相接地。5.以上接線完成對單相AX的測量接線。1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在BY的B相上、綠夾子定義為測量鉗在‘Y’點上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測B相對應側b相接地。5.以上接線完成對單相BY的測量接線。1.測量系統共一點接地取變 壓器鐵芯接地。2.黃夾子定義為輸入鉗在CZ的C相上、綠夾子定義為測量鉗在‘Z’點上。3.地線連接網依次由黃夾子地線孔插入接地線至綠夾子地線孔再連接一接地線到鐵芯接地。4.被測C相對應側c相接地。5.以上接線完成對單相CZ的測量接線。
