西藏工頻高壓局放試驗裝置 將手動/自動選擇開關24向右置于自動位置。（17）用鑰匙打開，帶鎖開關22，此時停止指示燈21和高壓數字電壓表5數碼管亮，控制臺已供電；基準數字電壓表23數碼管亮，表示自動部分也已供電。（18）調節基準電壓調節電位器25，將基準電壓表23調至所需數值。（19）按啟動按鈕20，試驗就按預先設定的電壓與耐壓時間自動按以下步驟進行：a．以對應于基準電壓的較高的升壓速度從零位升至75％基準電壓；b．再以每秒2％基準電壓的升壓速度從75％基準電壓升到基準電壓，即試驗電壓。c. 當電壓一到預置值時，就立即進行耐壓計時。d. 在進行耐壓計時時，只要輸出高壓一偏離預置值時，電路就會自動進行微調。e. 耐壓計時時間一到就自動快速降至零，一次耐壓即告完成。（20）按停止按鈕21，并切斷電源22，結束試驗。（21）如試驗中發生試品擊穿，則可手動操作（13）。C、試驗后工作（1）試驗結束后，用接地棒掛在高壓輸出端，再拆除試品（2）認真做好試驗時數據記錄，并整理成報告（3）對報告進行分析，并有明確結論

西藏工頻高壓局放試驗裝置 注意事項1．主回路電源容量應滿足輸出功率。2．在升壓時，切要觀察各表計是否正常情況下工作，嚴禁超負荷工作。3．所有接地為一點接地。4．設備嚴禁傾倒，缺油時嚴禁使用。5．外殼及鐵外殼的高壓套管，嚴禁碰撞、劃傷。6．整體設備嚴禁在室內溫度低于-5℃時存貯或使用。7．設備調換環境時，環境相對溫差不得大于15℃。8．套管及外殼表面嚴禁覆水、冰、雪，室內設備嚴禁室外存貯使用。9．試驗結束后，設備控制臺鑰匙應撥出保管。10．本套設備應有專人操作，專人保管。11．在使用本套設備前，必須認真閱讀說明書，尤其是第6、7二項中所規定的必須嚴格遵守。八、日常維護及運輸1．本套設備應放置在干燥、清潔的場地，不用時應做好防雨、雪、水、塵的防護工作，戶外型應做好防雷工作。2．對長期放置不用的設備應定期檢查設備所有緊固件及對絕緣套管及絕緣筒表面有清理工作。3．運輸時設備應包裝好且用鋼絲繩緊固牢，此時應注意變壓器的裝車，防止運輸時，起步與剎車引起內部構件串動、松動、變形（方向根據提供的總裝配圖來定），繞組元件的軸向方向垂直于運輸工具的行走方向。4.設備發生故障，用戶無法修理時，應及時通知供應商派人維修。下例圖與產品以實物為準。

規格全的西藏絕緣子故障遠距離激光定位測試儀廠家

西藏工頻高壓局放試驗裝置 概述 隨著社會的進步，科學的發展，人類對能源的需求愈來愈大，由于電力在人們生活當中是不可缺少的一份重要的資源，從而促進電力工業的迅猛發展。隨著網絡電壓的提高和新的生產工藝、技術對性試驗放在了議事日程上。為了增加輸出發配電設備的使用壽命，現對一些設備提出了局部放電試驗的要求。為了適應不同的電壓等級，不同容量的電力設備進行工頻電壓試驗，我廠制造各種規格的工頻無局部放電試驗變壓器及其成套裝置，用戶根據需求自行選擇。從結構型式上分可分為：單相鐵殼式、單相鐵殼串級式、單相絕緣筒外殼式和單相絕緣筒外殼串級式四種。單相鐵殼式一般適用于電壓容量較低且便于攜帶或電壓容量較大固定式，但對局部放電量要求較低的場合；單相絕緣筒式一般適用于對局部放電量要求較高；電壓不太高，且比較固定使用的場合，單相絕緣筒式、串級式，主要適用于對局部放電要求較高、電壓高、容量大或電壓容量大便于攜帶的場合，以上四種型號供用戶根據不同要求自行選擇。二、產品型號編制說明本型號編制參照J(rèn)B/T.3837《變壓器類產品型號編制方法》三、使用貯存條件1．海拔高度不超過2000米2．周圍空氣溫度-5℃＋40℃，空氣相對濕度不大于85％（＋20％），從一個環境換到另一個環境，溫差不得大于15％。3．無導電塵埃存在。4．無火災及爆炸危險品。5．不含有腐蝕金屬和絕緣的氣體存在。6．無劇烈振動和碰撞的場所。7．地面水平面不超過3度。8．電源電壓波形為正弦波，波形畸變率小于1％，頻率為50Hz，電源側應不遭受來自外部的大氣過電壓。

<西藏>天正華意電氣設備有限公司

西藏工頻高壓局放試驗裝置 耦合電容器型號：OWF -400/300額定頻率：50Hz標稱電容量：400PF額定電壓：300kV工頻耐壓水平：330kV/1min局部放電量：額定電壓下＜10PC 80％額定電壓下≤5PC允許運行時間：同變壓器結構形式：油浸移動式，由頂罩、高壓臂、低壓臂和底座組成，可作為耦合電容器進行局部放電測量。4、G300-0.5工頻保護電阻型號：GR300-0.5額定頻率：50Hz額定電壓：300kV標稱電阻：5kΩ局部放電量：額定電壓下＜10PC 80％額定電壓下≤5PC允許運行時間：同變壓器結構形式：采用鎳鉻絲纏繞在環氧管上，兩端用連接管與變壓器、分壓器相連。5、KZT-9901工頻控制臺型號 操作裝置功能：1)設有過電壓、過電流等多種保護2)設有測量繞組電壓表，電容分壓器測量電壓表（數字式三位半），變壓器一次繞組電流表、電壓表、二次繞組電流表等；3)采用電機驅動調壓器調壓，并具有上下保護和零壓分閘保護功能；4)設有聲光警告5)設有零壓合閘、試品擊穿自動回零功能6)設有耐壓計時元件，到耐壓時間時調壓器將自動降至零位7)電源為220V控制6、電源濾波器型號：LB-150/0.38額定電壓：0.38kV額定容量：150kVA衰減特性：10KHz－100KHz 衰減≥50dB100KHz－300KHz 衰減≥60dB局部放電水平： 額定電壓下 Q≤ 3PC干式自然冷卻結構7、JFD-2006數字式局部放電檢測儀（集成在控制臺內）系統主要性能技術指標可測試品的電容量范圍6PF~250μF檢測靈敏度允許電流

規格全的西藏絕緣子故障遠距離激光定位測試儀廠家

西藏工頻高壓局放試驗裝置 由以上局部放電過程分析，同時根據局部放電的特點（同種試品，同樣的環境下，電壓越高局部放電量越大）可以知道：一般情況下，同一試品在一、三象限的局部放電量大于二、四象限的局部放電量。那是因?yàn)樗鼈兪请妷旱纳仙?。（第三象限是電壓?fù)的上升沿）。這就是我們測量中為什么把時間窗刻意擺在一、三象限的原因。三、局部放電的測量原理：局放儀運用的原理是脈沖電流法原理，即產生一次局部放電時，試品Cx兩端產生一個瞬時電壓變化Δu，此時若經過電Ck耦合到一檢測阻抗Zd上，回路就會產生一脈沖電流I，將脈沖電流經檢測阻抗產生的脈沖電壓信息，予以檢測、放大和顯示等處理，就可以測定局部放電的一些基本參量（主要是放電量q）。在這里需要指出的是，試品內部實際的局部放電量是無法測量的，因?yàn)樵嚻穬?nèi)部的局部放電脈沖的傳輸路徑和方向是極其復雜的，因此我們只有通過對比法來檢測試品的視在放電電荷，即在測試之前先在試品兩端注入一定的電量，調節放大倍數來建立標尺，然后將在實際電壓下收到的試品內部的局部放電脈沖和標尺進行對比，以此來得到試品的視在放電電荷。

西藏工頻高壓局放試驗裝置 下面介紹一些主要視為干擾或非正常放電的情況：（1）懸浮電位物體放電波形特點：在電壓峰值前的正負半周兩個象限里出現幅值。脈沖數和位置均相同，成對出現。放電可移動，但它們間的相互間隔不變，電壓升高時，根數增加，間隔縮小，但幅值不變。有時電壓升到一定值時會消失，但降至此值又重新出現。原因：金屬間的間隙產生的放電，間隙可能是地面上兩個獨立的金屬體間（通過雜散電容耦合）也可能在樣品內，例如屏蔽松散。 （圖 5—04）（2）外部電暈放電波形特點：起始放電僅出現在試驗電壓的一個半周上，并對稱地分布在峰值兩側。試驗電壓升高時，放電脈沖數急劇增加，但幅值不變，并向兩側伸展。 原因：空氣中高壓或邊緣放電。如果放電出現在負半周，表示處于高壓，如果放電出現在正半周則處于地電位。(圖5—05)（3）液體介質中的電暈放電波形特點： （圖 5—06）放電出現在兩個半周上，對稱地分布在峰值兩側。每一組放電均為等間隔，但一組幅值較大的放電先出現，隨試驗 電壓升高而幅值增大，不一定等幅值；一組幅值小的放電幅值相等，并且不隨電壓變化。原因：絕緣液體中或邊緣放電。如一組大的放電出現在正半周，則處于高壓；如出現在負半周，則地電位。

規格全的西藏絕緣子故障遠距離激光定位測試儀廠家

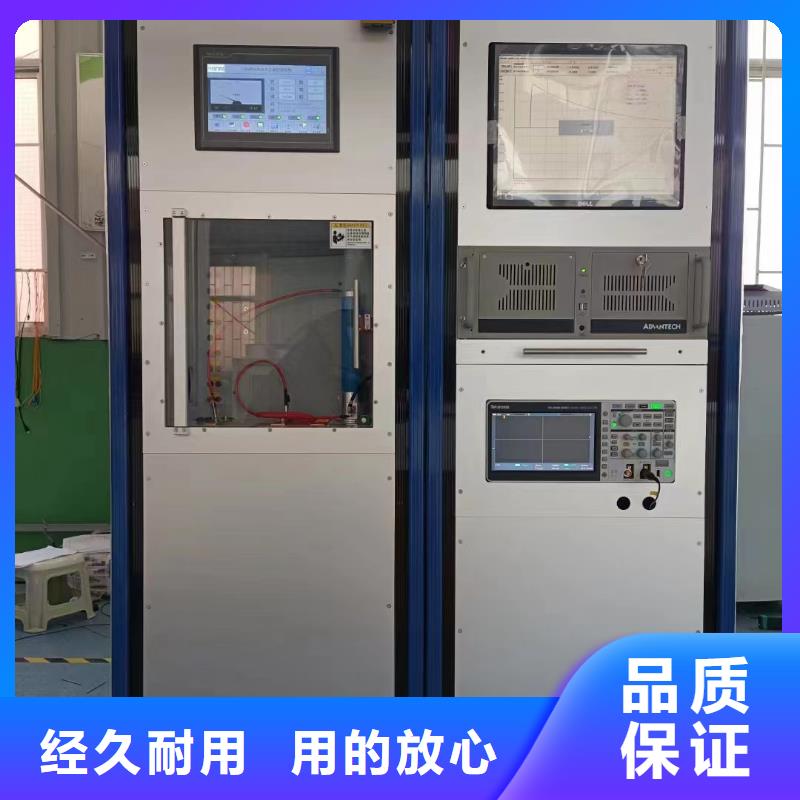

西藏工頻高壓局放試驗裝置局放工頻耐壓試驗裝置技術方案青島天正華意電氣設備有限公司目 錄一、設備適用范圍方案編寫說明 使用條件遵循技術標準設備組成總體技術要求、系統各單元技術要求、參數計算和選擇出廠試驗及驗收 - 10 --5kVA/50kV無局放SF6工頻耐壓試驗裝置一、設備適用范圍本套設備主要用于互感器、電力變壓器、高壓斷路器、耦合電容器、電容套管、開關等試品進行工頻耐壓、局部放電及其他科學試驗研究。以下配置圖片供參考數顯控制箱＋模擬式局放儀二、方案編寫說明本方案采用充氣式無局放試驗變壓器做為高壓電源，經過隔離濾波裝置，取得較為純凈的高壓電源，然后經無局放耦合電容器取得高壓電路中的脈沖信號經局放儀檢測被試品的局放量。三、使用條件海拔高度： ≤3000m環境溫度：－15℃～＋40℃日溫差： ≤25℃空氣相對濕度： ≤90％（20℃）耐地震能力: ≤8級地面水平加速度3.0m/s2、地面垂直加速度1.5m/s2電源電壓的波形為實際正弦波波形畸變率＜3％設有一可靠接地點接地電阻＜0.5Ω安裝地點:戶內四、遵循技術標準JB/T9641 試驗變壓器GB10229 電抗器GB1094.1～GB1094.5電力變壓器 GB/T.311.1 高壓輸變電設備的絕緣與配合GB/T16927.1高電壓試驗技術部分 一般試驗要求GB/T16927.2 高電壓試驗技術第二部分測量系統GB7328 變壓器和電抗器的聲級測量GB/7354 局部放電測量GB/T509電力變壓器試驗導則GB2536變壓器油JB/T563 耦合電容器及電容分壓器訂貨技術條件JB/T8169 耦合電容器及電容分壓器GB4208外殼防護等級GB/T191 包裝儲運圖示標志DL/T 848.2高壓試驗裝置通用技術條件 第2部分：工頻高壓試驗裝置DL/T 848.3 高壓試驗裝置通用技術條件 第3部分：無局放試驗變壓器GB5273 變壓器、高壓電器和套管的接線端子GB/T11920 電站電氣部分集中控制裝置通用技術條件IEC60-1 高電壓試驗技術DL/T 846.1 高電壓測試設備通用技術條件 第1部分：高電壓分壓器測量系統

西藏工頻高壓局放試驗裝置 各項參數的含義和作用如下：?電壓倍率、電流倍率正常為1（直接測量），當外接電壓互感器、電流互感器時，設置成對應的電壓比和電流比，。?高額定電壓：指被試變壓器高壓側的額定電壓值，用于區別不同輸入電壓等級的變壓器； ?低額定電壓：指被試變壓器低壓側的額定電壓值，用于區別不同輸出電壓等級的變壓器； ?當前溫度：輸入當前的被測變壓器的本體溫度（可通過紅外測溫儀測出），用于對測試結果做溫度校正，儀器自動將變壓器短路試驗的數據包括阻抗電壓和短路損耗，換算到75℃下的值。4．在選中‘三線空載’項目時進入三線空載測量屏，如圖五所示：屏幕顯示出空載試驗各相的實際電壓、電流、功率以及平均電壓、空載電流、空載損耗，待數據穩定時按確定鍵將數據鎖定（屏中會提示“鎖定”，按→鍵打?。?。圖五 特性三相空載屏5．在選中‘三線負載’項目時進入三線負載測量屏，如圖六所示：屏幕顯示出短路試驗各相的實際電壓、電流、功率以及平均電流、阻抗電壓、負載損耗、校正到75℃下的負載損耗；數據穩定時按確定鍵將數據鎖定（屏中會提示“鎖定”，按→鍵打?。D六 特性三相負載屏6．在選中‘單相空載’項目時進入單相空載測量屏，如圖七所示：屏幕顯示出單相空載試驗的實際電壓、電流、空載損耗，待數據穩定時按確定鍵將數據鎖定（屏中會提示“鎖定”，按→鍵打印）。

西藏工頻高壓局放試驗裝置 近幾年隨著國民經濟的發展，停電越來越難隨著狀態檢修的推廣帶電測試越來越重要超聲波探傷儀已成為電網運行的重要保障手段。運行中的電力設備局部放電的監測是狀態檢修的重要組成部分。電力設備局部放電發生時，產生聲光電熱磁等物理現象。其中聲為超聲波，超聲波是20kHz以上的聲波，人耳聽不到，它以聲源為中心，以球面波的形式向周圍傳播。超聲波為機械波，不受電磁環境的影響。用接收超聲波信號來判斷局放存在及定位的方法，比紅外攝像儀、紫外攝像儀更易優先發現局放故障，因?yàn)榫址虐l(fā)生時往往先有振動產生超聲后才有熱光磁等物理信號。我公司集中科研力量，在廣采眾長，降低用戶購買成本的原則指導下，研發出了手持式超聲波局部放電巡檢定位儀裝置，填補了國內空白，適合在我國電力、鐵路、石化行業推廣，是狀態檢修的好幫手。

<西藏>天正華意電氣設備有限公司 規格全的西藏絕緣子故障遠距離激光定位測試儀廠家

西藏工頻高壓局放試驗裝置 將手動/自動選擇開關24向右置于自動位置。（17）用鑰匙打開，帶鎖開關22，此時停止指示燈21和高壓數字電壓表5數碼管亮，控制臺已供電；基準數字電壓表23數碼管亮，表示自動部分也已供電。（18）調節基準電壓調節電位器25，將基準電壓表23調至所需數值。（19）按啟動按鈕20，試驗就按預先設定的電壓與耐壓時間自動按以下步驟進行：a．以對應于基準電壓的較高的升壓速度從零位升至75％基準電壓；b．再以每秒2％基準電壓的升壓速度從75％基準電壓升到基準電壓，即試驗電壓。c. 當電壓一到預置值時，就立即進行耐壓計時。d. 在進行耐壓計時時，只要輸出高壓一偏離預置值時，電路就會自動進行微調。e. 耐壓計時時間一到就自動快速降至零，一次耐壓即告完成。（20）按停止按鈕21，并切斷電源22，結束試驗。（21）如試驗中發生試品擊穿，則可手動操作（13）。C、試驗后工作（1）試驗結束后，用接地棒掛在高壓輸出端，再拆除試品（2）認真做好試驗時數據記錄，并整理成報告（3）對報告進行分析，并有明確結論

---
