電纜綜合探傷測試儀規格

忻州 地下電纜管線探測儀 工作原理當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的直流脈沖信號使故障重現，根據基爾霍夫定律，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。那么從線路始端到故障點的路徑上采用二分法的方式，在故障區域就能夠測量到與注入信號近似等值或是小于該值的信號，而非故障區域（包括非故障分支和故障點后）故障的電流消失。逐級縮小接地區間范圍，直到找到故障點。示意圖如下:圖1 系統示意圖3主要功能與特點3.1充分注重用戶的使用體驗：體積小、重量輕、操作簡單、定位快速準確、長時間工作穩定的特點，方便野外作業。3.2適用于小電流接地系統配電網能夠檢測架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地等多種故障。3.3超低頻高壓直流信號、獨有的高速采樣技術以及先進算法有效的避免了系統分布電容影響，數據采樣更加。3.4故障電阻的檢測范圍寬，能夠有效檢測高阻接地等隱性故障：?本儀器能夠檢測線路上由于瓷瓶開裂、污物、潮濕等原因高阻狀態下的接地，此狀態的檢測可有效的防止隱性接地故障的發生。3.5施加恒流信號使故障重現，故障電阻發生變化儀器將自動調節保持電流恒定，為故障檢測提供了可靠的信號保證。3.6整套儀器設計小巧，操作簡單，自動化程度高，減少了人工參與判斷引起的誤判，提高了故障檢測的準確性，大大了工作效率：?主機體積小整機質量?jī)H4.5kg，采集器和接收器總共不足0.5kg，其便捷性可見一斑。?

<忻州>天正華意電氣設備有限公司

忻州地下電纜管線探測儀 高壓！危險！操作者須經嚴格培訓并獲得相關高壓操作認證才能使用本儀表進行現場測試?！?操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行現場測試。● 被測線路電壓超過600V時須連接絕緣桿使用?！?嚴禁用本儀表測試電壓超過60kV的裸導線或匯流母線(可測試60kV以下的裸導線或匯流母線，或110kV以下具有絕緣外皮的線纜)。● 可測導線或電纜外徑Ф168mm，可測母排尺寸168mm×245mm?！?請使用專配絕緣桿連接該儀表?！?儀表連接好伸縮絕緣桿后要輕拿輕放，避免與地面沖擊造成損壞?！?請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表?！?長時間不用儀表，請定期給電池充電或取出電池?！?更換電池，注意極性，若無法更換，請聯系廠家?！?拆卸、維修本儀表，必須由有授權資格的人員操作，并定期保養。● 若本儀表及其他部件有損傷，請禁止使用?！?由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。● 建議絕緣桿每年至少進行一次絕緣強度測試(AC 110kV/rms絕緣桿完全拉伸后，兩端之間)?！?多芯電纜漏電巡查方法：檢測儀鉤在電纜上，沿線巡查，若接收器由有較大電流顯示突變?yōu)楹苄‰娏骰驘o(wú)電流顯示，該點即為電纜漏電點。

電纜綜合探傷測試儀規格

忻州地下電纜管線探測儀 高壓！危險！操作者須經嚴格培訓并獲得相關高壓操作認證才能使用本儀表進行現場測試?！?操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行現場測試?！?被測線路電壓超過600V時須連接絕緣桿使用?！?嚴禁用本儀表測試電壓超過60kV的裸導線或匯流母線(可測試60kV以下的裸導線或匯流母線，或110kV以下具有絕緣外皮的線纜)?！?可測導線或電纜外徑Ф168mm，可測母排尺寸168mm×245mm?！?請使用專配絕緣桿連接該儀表?！?儀表連接好伸縮絕緣桿后要輕拿輕放，避免與地面沖擊造成損壞。● 請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。● 長時間不用儀表，請定期給電池充電或取出電池?！?更換電池，注意極性，若無法更換，請聯系廠家。● 拆卸、維修本儀表，必須由有授權資格的人員操作，并定期保養?！?若本儀表及其他部件有損傷，請禁止使用?！?由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理?！?建議絕緣桿每年至少進行一次絕緣強度測試(AC 110kV/rms絕緣桿完全拉伸后，兩端之間)。● 多芯電纜漏電巡查方法：檢測儀鉤在電纜上，沿線巡查，若接收器由有較大電流顯示突變?yōu)楹苄‰娏骰驘o(wú)電流顯示，該點即為電纜漏電點。

<忻州>天正華意電氣設備有限公司

忻州地下電纜管線探測儀接線步驟1、拆開電纜兩端的接地銅辮子(如果有困難，可以只拆開近端的)。2、發射機黑色測試線接系統地。3、發射機紅色測試線接電纜線芯，接一相即可。如果識別故障電纜，紅色測試線要接在絕緣電阻的那一相上。需要先做導通試驗，確保該相沒有斷線。如果是故障電纜，故障點處一般燒毀的很?chē)?yán)重。使用電纜故障測試儀的高壓?jiǎn)卧?，采用周期放電模式給故障相施加高壓脈沖。故障點處會發出響亮的放電聲、并伴有放電火花。這種情況就沒有必要使用本儀器識別了。4、把紅色測試線所接的那一相線的遠端接地。接線參考圖：無論是單芯或三芯電纜，如果兩端有接地銅辮子，請務必按照以下圖示接線：如果目標電纜沒有銅屏蔽和鎧裝，請按照下面的圖示接線：3．接收機測試操作注意 有電，危險！必須由經培訓并取得授權資格的人員操作，操作者必須嚴格遵守規則，否則有電擊的危險，造成人身傷害或設備損壞。危險！電壓測量不能用于測量超過600V的電壓線路，否則有電擊危險，造成人身傷害或設備損壞。測試前，先將測試線連接到儀表上，再將測試線連接到被測試線路中進行測試線纜識別時，請確認柔性線圈上的箭頭指向電纜遠端（電纜芯線接地的那一端），即脈沖編碼電流信號正輸入端。測試完畢后須先將儀表關機，再將測試線撤離被測線路，才能從儀表上拔出。線纜識別把Φ200mm柔性線圈按照?qǐng)D示箭頭方向依次環繞在各條電纜上。以下接線圖適合于目標電纜為停電電纜的現場識別，請確認柔性線圈上的箭頭指向電纜遠端（電纜芯線接地的那一端），即注意脈沖編碼電流信號正輸入的方向。

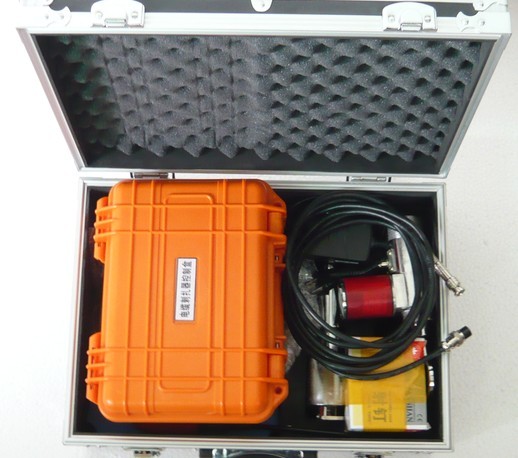

忻州地下電纜管線探測儀 設備組成本設備包括發射機、接收機、空間磁場傳感器及相關附件：發射機的接線盤、輸出連接線、掛線桿、保護地線等組成。一、發射機在架空線處于離線狀態下，向故障線路注入信號使接地故障復現，電流由發射機輸出，流經故障線路，在接地點入地并返回發射機。發射機面板如圖2-1-1所示：其中：1.控制器見圖2-1-2發射機控制器。2.保護地端子：用于連接保護地線，接大地網。3.測試地插座：接工作接地線，接大地網。4.高壓輸出插座：用于連接故障線路。根據現場情況，可使用短連接線夾在開關柜的線路側；若必須接在架空的線路上，則選用接線盤裝的長連接線，并用掛線桿掛在故障線路上。圖2-1-2發射機控制器其中：1、按鍵說明：五向鍵中的上下鍵：用于設定輸出電流?！局墟I】用于修改輸出方式?！締?dòng)】鍵：?jiǎn)?dòng)測試。【停止】鍵：停止測試。2、工作模式：指示當前工作模式。3、輸出方式：斷續/連續。斷續輸出：適用于空間磁場傳感器定點方式。連續輸出：適用于無線電流傳感器定點方式。4、高壓輸出指示：當啟動高壓輸出后動畫指示高壓輸出，當停止高壓輸出后，顯示綠色，并停止動畫。5、輸出電流：指示當前輸出的電流。6、輸出狀態指示燈：紅燈亮：高壓合； 綠燈亮：高壓分7、輸出限制指示：電壓限制：輸出已經達到電壓，無法繼續提高輸出電流。功率限制：輸出已經達到功率，無法繼續提高輸出電流。二、接收機接收機用于在架空線正下方探測特征信號，使用時需要插入空間磁場傳感器。

<忻州>天正華意電氣設備有限公司 電纜綜合探傷測試儀規格

忻州地下電纜管線探測儀 電源：打開電源開關，液晶屏幕點亮，但此時發射機并沒有信號輸出。3.啟動輸出：按【中鍵】調整輸出方式優先選用”斷續”輸出模式。 按【上下鍵】調整輸出電流，然后按【啟動】按鈕，啟動高壓輸出。同時顯示界面上高壓輸出指示變?yōu)榧t色并動態指示高壓輸出。當提示“電壓限制”或“功率限制”時，輸出電流已經達到輸出?！?.停止輸出：按【停止】鍵停止高壓輸出警告！工作完畢后，線路存在殘留電壓，必須對線路進行放電操作之后，再解除接線。2、信號檢測方法將空間磁場傳感器安裝在接收機的插槽內。在架空線的正下方，手持接收機，面向架空線的走向，使接收機和架空線路的相對位置如圖3-3-2所示。應盡量保證接收機穩定。3、故障定位?在近端距離發射機＞100米遠處，在電纜的正下方保存檢測電流波形。?分段定位：為快速逼近故障點，建議進行50％法或0.618黃金分割法分段。以50％法為例，首先選擇在線路中點檢測特征信號。若檢測的波形和近端記錄波形幅值特征相似，說明故障點還在下游；若波形很小、說明已經越過故障點。本次分段成功后，在故障點所在的段中繼續50％分段。分段越來越短，故障點也逐步逼近，直至找到故障位置。若線路存在分支，應重點在分支處測量，以判斷故障發生在主干還是分支。若判斷是分支故障，則繼續在分支線路上分段定位。若分支線路為電纜發生故障，則應換用電纜故障測試儀進行測距和定點。由于線路分布電容影響，對高阻故障發射機同樣會注入電流。第四章 儀器維護一、質保本儀器三年保修，但其中內置鋰離子電池保修（換）一年。超過上述期限，維修時只收取更換的器件成本費。若因?yàn)槭褂貌划?dāng)造成損壞（包括保修期內），或超過保修期限發生產品質量問題，我公司負責維修，維修時只收取更換的器件成本費。儀器出現下列問題時，用戶可以嘗試自行解決：不開機：可能是電池已耗光，請嘗試先充電再使用。儀器自動關機：可能是因?yàn)殡姵厍穳鹤詣?dòng)關機，或長時間未進行任何操作自動關機，請嘗試重新開機。開機后立即關機：原因是電池欠壓，請先對電池充電再使用。若出現其他問題，請不要試圖自行維修，以免擴大故障，請與本公司聯系，以便及時維修和服務。

<忻州>天正華意電氣設備有限公司

忻州 地下電纜管線探測儀我國10～66kV配電網絕大多數都采用中性點非有效接地方式，又稱小電流接地系統。其優點是發生單相接地故障時，不需要立刻斷開故障線路，允許帶故障運行一到兩個小時。缺點是在發生單相接地故障時無法確認問題出在哪一條線路上，無法迅速找到故障點。由于這種故障引起的相電壓升高對系統的絕緣性能構成很大威脅，必須迅速查出故障線路并加以排除。接地故障的發生，嚴重影響了變電設備和配電網的、經濟運行。故障發生后，由于線長范圍廣，采用以往憑經驗、分段逐段推拉、逐級桿塔檢查等傳統方法進行排查，費時費力，停電范圍大，時間長，很難快速準確查到故障點。這種落后的尋找方法與當今電網自動化水平極不相適應。電力工作者對這一問題做出了長時間巨大的努力，但仍然沒有滿意的結果，因此成為困擾電力部門的重大技術難題?，F(xiàn)有的接地故障定位儀多以交流法、交流直流混合方法等方式進行檢測，因此不能根本解決故障線路分布電容對檢測信號的影響。此類儀器普遍存在體積和重量較大，需要外接電源現場取電的問題突出，極大的限制了儀器的使用范圍和其便捷性。同時，儀器的操作較為復雜，對使用人員的有較高的專業技術要求，也給使用人員帶來困擾。

忻州地下電纜管線探測儀 青島天正華意電氣設備有限公司敬告歡迎使用本公司為您提供的產品!請?jiān)谧屑?xì)閱讀本用戶手冊，尤其是關注其中的和提示之后，再正式使用本產品。本公司不斷地對產品進行改進完善，提供的儀器個別地方可能與本手冊的內容有所不同，請注意查閱隨機資料。本產品沒有可以自行維修的部分，請勿拆機！出現故障請及時與本公司聯系。開始之前 用戶設置本設備適用于不同的和地區，為適應不同的電網工頻頻率和深度單位，需要在開始使用之前對接收機進行必要的用戶設置。1、若非訂貨時指定，出廠默認工頻為50Hz，深度單位為m（米）。2、若需更改，則如左下圖所示，在接收機狀態下，同時按住標定鍵 和測量鍵 不要松開，再按住開關/靜音鍵 不要松開，可以看到接收機開機并顯示歡迎界面，三個按鍵仍然不要松開，直至約2秒后顯示用戶設置界面，此時可以松開按鍵。用戶設置界面如右下圖所示：3、按標定鍵 ，可以將（工頻頻率）設置為50Hz或60Hz。4、按測量鍵 ，可以將（深度單位）設置為m（米）或 ft（英尺）。5、設置完成后，長按開關/靜音鍵 關機，設置完成。6、本設置只需進行一次，設置內容關機不丟失。如以后使用中發生錯誤，可以再次進行。章 概述一、概述管線探測儀是一套高性能地下金屬管線探測系統，由信號發射機和接收機組成，可用于金屬管線、地下電纜的路徑探測、管線普查和深度測量，配合多種選配附件，可以進行性鑒別，以及管道絕緣破損和部分類型電纜故障的查找。

<忻州>天正華意電氣設備有限公司 電纜綜合探傷測試儀規格

忻州地下電纜管線探測儀?其他：1.體積：發射機270×220×85mm，接收機700×270×120mm。2.質量：發射機2.2kg，接收機2.2kg。3.充電器：輸入AC100～240V，50／60Hz，輸出DC8.4V，2A。4.使用條件：溫度:-10℃－40℃，濕度5-90％RH，海拔＜4500m。四、設備配置1、發射機 圖1-4-1 發射機整體 圖1-4-2 發射機鍵盤1.LCD顯示器2.鍵盤3.輸出插座4.充電插座5.開關鍵6.頻率減小鍵7.頻率增大鍵8.輸出水平減小鍵9.輸出水平增大鍵2、接收機 圖1-5-1 接收機整體 圖1-5-2 接收機鍵盤1.LCD顯示器2.鍵盤3.增益調節旋鈕4.充電插座5.附件輸入插座6.開關/靜音鍵7.模式鍵8.頻率減小鍵9.頻率增大鍵10.標定鍵11.測量鍵3、標配附件 序號 名稱 圖樣和說明 數量1 發射機直連輸出線纜 12 接地釬 23 接地延長線 14 充電器 標配兩只，發射機接收機可單獨充電 24、選配附件 （訂貨時須特別指定，未指定默認不選配）序號 名稱 圖樣和說明 備注1 接收機附件連接線纜 （藍色6芯插頭彈簧線） 2 發射機附件輸出線纜 （紅色5芯插頭） 3 發射卡鉗 4 接收卡鉗 5 A字架 第二章 發射信號的一般方法發射機對管線發射信號的方法有三種：直連、卡鉗耦合和輻射感應，本章作為這些方法的一般介紹，對于電纜探測來說有其特殊性，在第三章中專門介紹。一、直連法直連法是將發射機的輸出線直接接到金屬管線上，并將信號直接注入。直連法適用于：自來水管道、燃?xì)夤艿?、通信電纜、電力電纜、陰極保護管道測試點或其它接入點，以及有長線特征的連續性金屬結構等。發射機發出的電流經過管線，在其接地點流入大地，或通過管線和大地之間的分布電容流入大地，返回發射機。管線上的電流會產生電磁場輻射，接收機通過接收磁場進行管線探測。相比于其他方法，直連法能夠得到的發射電流，所以在條件允許的情況下，應盡量采用直連法。1、直連輸出線纜連接將發射機直連輸出線纜一端的5芯紅色航空插頭插入發射機的輸出插座。2-1-1 直連法附件連接2、直連接線將紅色鱷魚夾和管道露出的金屬部分（如閥門等）連接，黑色鱷魚夾和打入大地（土壤）的接地釬連接，如果接地線不夠長，則使用延長線續接。

忻州 地下電纜管線探測儀 操作使用說明6.1主機操作6.1.1接線首先將故障線路的開關斷開；測試地線用接地線與接地棒連接，接地棒接入大地網；信號輸出端子與信號輸出測試線插頭端子連接，其另一端的線鼻子擰在絕緣掛線桿的蝴蝶母接線柱上，3根絕緣桿用短接線連接，再將掛線桿掛在故障線路上。注意：在需要測試的故障線路全長范圍內，均不能掛接地線！警告！?接線前必須保證本條線路已停止運行！?請嚴格遵守操作規程！圖8 主機接線示意圖6.1.2電氣連接?連接接地線①　將接地線一端夾子夾到接地釬子上，如圖9確保信號源接地良好。 圖9連接接地端②　將接地線另一端插頭插入主機的接地插座上，如下圖所示。圖10連接主機端?連接信號線①　將信號輸出線另一端的接線端子與一條短接線依次套在一個掛鉤絕緣棒的固定螺栓上，使用蝶形螺母鎖緊：圖11 信號輸出線接線安裝②　使用短接線將連有信號輸出線的掛鉤絕緣棒與另外兩個掛鉤絕緣棒短接。如圖三相短接線及信號輸出線安裝完畢圖12 信號輸出線安裝完畢③　將連接信號輸出線的三個掛鉤絕緣桿分別掛到故障線路的三相導線上 圖13 信號輸出線掛接

---
