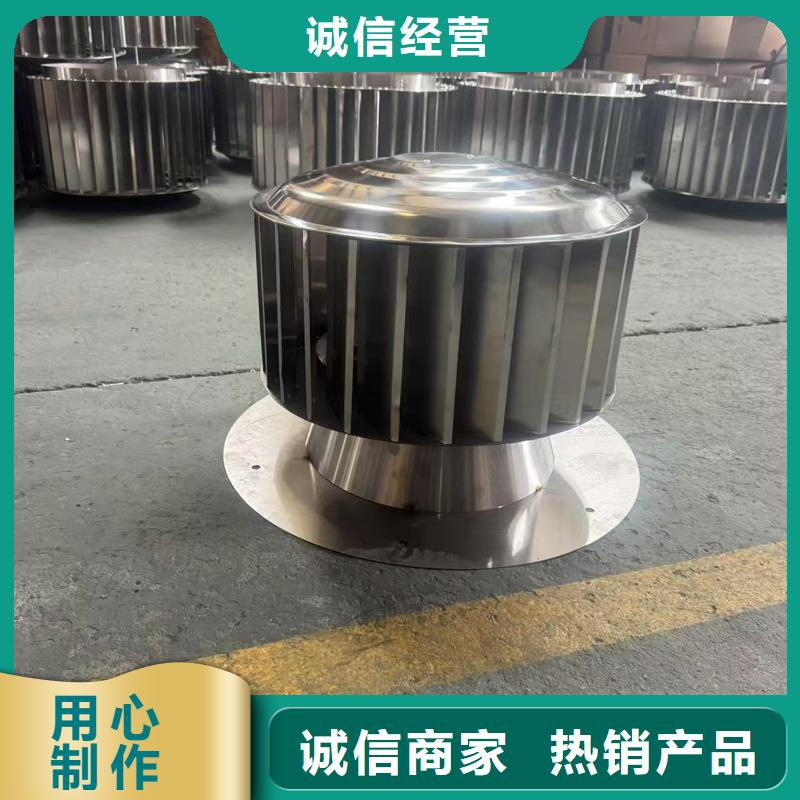

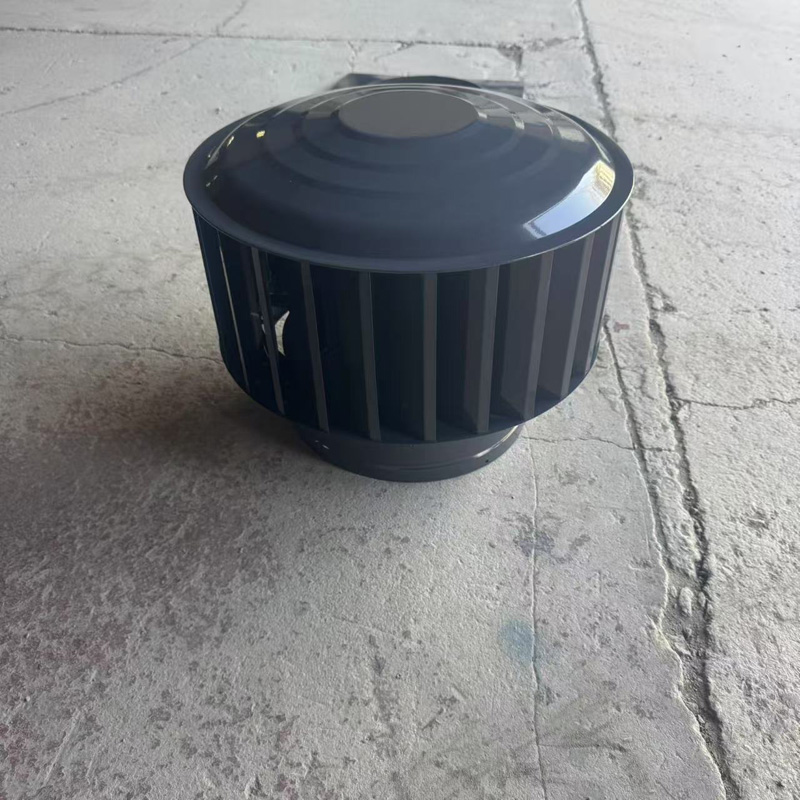

2025百葉 A系列 無動力風帽 本產品由防風圈、附近擋風蓋、同城煙管三件組成，結構非常簡單。外觀如圖1所示，工作原理如下：1、附近采用“遮擋”方式將煙管口隱蔽在不同形狀的擋風板內，達到了防風效果。2、利用“伯努利”風速大、壓力小的原理使經過防風雨帽的風速產生抽力，更利排煙。外表層是圓筒型的防風圈，中間是煙管，煙管出氣口在防風圈的中間，煙管上面設有一個擋風蓋。防風圈不僅能擋住水平方向的風刮向煙管內，更巧妙的是煙管的兩頭由于風的流動，在其內外出現了壓力差，讓煙管內產生了負壓、同城形成空吸作用，更有利于煙筒的排煙效果。即便是迎著煙管兩頭方向的風，在通過擋風圈內由煙管和防風雨帽蓋所組成的間隙時，同樣產生上述的負壓、當?shù)乜瘴Ч?。這樣一來，防風雨帽不僅起了擋風的作用，更重要的是又很好的利用了風能來幫助排煙。

2025百葉 A系列 無動力 A-ZF-BPS-CK型單側開式防火止回閥采用側向開啟方式，閥門的開啟與閉合與吸油煙機同步，閥門蓋板開啟時與排氣道呈垂直狀態，向側上方排風。閥體閉合時閥門緊貼排氣道，閥體不占用排氣道通風截面，不影響整個排氣系統的通暢性。止回閥采用傾斜式防火結構，發生火情時能強制自行關閉。側開式防火止逆閥附有安裝底板，當閥體需維護保養時，將四周的安裝螺絲旋下，閥體即可拆下當止回閥位于吊頂上方時，必須在吊頂設置檢修孔，開孔尺寸應大于300x300。A型排氣道防串煙、當?shù)胤阑鸺夹g(shù)的特點全部由閥體實現，A-ZF-BPS-CK型側開式止回閥是系統核心部件。應配套使用。在安裝止回閥時,排氣道上的開洞尺寸為φ170。當排氣道有外包墻時，外包墻開孔尺寸為250x250.安裝止回閥底板時，底板背后應涂上水泥漿，以提高接口部位的密封性。止回閥用4只M4螺栓固定在安裝底板上，閥門的轉動軸應處于垂直狀態。止回閥安裝后，用手輕推開閥門，閥門能自動復位關閉時，產品安裝合格。
