以下是:江西省新余市鑄鐵閘門_扇形閘門應用廣泛的產品參數
產品參數 |
---|
產品價格 | 批發/套 |
---|
發貨期限 | 當天 |
---|
供貨總量 | 58 |
---|
運費說明 | 電聯 |
---|
產品名稱 | 鑄鐵閘門 |
---|
范圍 | 鑄鐵閘門_扇形閘門供應范圍覆蓋江西省 南昌市、景德鎮市、九江市、贛州市、萍鄉市、新余市、吉安市、上饒市、撫州市、宜春市 渝水區、分宜縣等區域。 |
【拍門、啟閉機、鑄鐵閘門】持續拓展產品矩陣,現有南昌搖擺式啟閉機、景德鎮渠道閘門、九江鋼制拍門、贛州螺桿啟閉機、萍鄉不銹鋼液動限流閘門、吉安機閘一體式鑄鐵閘門、上饒不銹鋼拍門、渝水卷?yè)P(yáng)啟閉機、分宜液壓鋼壩等,滿足不同場景需求。選購鑄鐵閘門_扇形閘門應用廣泛來江西省新余市找耀禹水利機械廠(新余市分公司),我們是廠家直銷,產品型號齊全,確保您購買的每一件產品都符合高標準的質量要求,選擇我們就是選擇品質與服務的雙重保障。聯系人:張經理,地址:[冀州區西王鎮工業區]。 江西省,新余市 新余市,別稱鋼城,江西省轄地級市,長江中游城市群重要成員,位于江西省中部偏西,浙贛鐵路西段,全境東西長處101.9公里,南北寬處65公里,東距省會南昌市150公里,東臨樟樹市、新干縣,西接宜春市袁州區,南連吉安縣、安??h、峽江縣,北毗上高縣、高安市。新余市總面積3178平方公里。
為了給您提供更的鑄鐵閘門_扇形閘門應用廣泛產品信息,我們上傳了的產品視頻。請花幾分鐘時間觀看,您會發現更多驚喜。
以下是:江西新余鑄鐵閘門_扇形閘門應用廣泛的圖文介紹
耀禹水利機械廠(新余市分公司)始終堅持以用戶至上,質量至上,信譽至上,服務至上為經營方針,我們將以優良的 搖擺式啟閉機產品和好的服務與各界朋友真誠合作,共圖發展,并且以優越的條件與貢獻社會的理念,竭誠歡迎廣大新老客戶來我公司視察,探討合作,我們將竭盡全力為您提供服務,攜手共進,共創輝煌!



吊耳可與門板整體鑄造或用螺栓(螺釘)與門板連接。
表 2 mm 閘門孔口規格 板厚 ≤700 ≥6 >700-1100 ≥8 > 1100-2000 ≥12 > 2000-3000 ≥14 注:矩形閘門的密封座厚度以閘孔的長邊尺寸為準。 吊塊螺母與門板的連接結構,應能防止吊塊在門板的螺母匣中轉動,對于明桿式閘門,吊塊螺母為普通螺紋,可用銷或螺釘固定,對于暗桿式閘門,吊塊螺母為梯形螺紋,與傳動螺桿互為螺旋副。 傳動螺桿 傳動用螺桿應按 工作開啟和關閉力設計,其拉伸、壓縮和剪切強度的系數不小于5,螺桿的柔度不大于200。 楔緊裝置 在閘門二側必須設置可調節的楔緊裝置。楔緊副(如楔塊與楔塊、楔塊與偏心銷等)兩楔緊面的表面粗糙度不大于3.2 μm。 楔緊件用螺釘(螺柱)分別固定在門板及門框上。 銷軸與螺釘、螺栓等緊固件 所有裝配螺釘、螺栓、螺母、地腳螺栓和銷軸等應按 開啟和關閉力設計,其拉伸、壓縮和剪切強度的系數應不小于5。



將啟閉機中心與平臺上的十字線相對應,用水平儀調平啟閉機底板后與預 埋鋼板點焊,將絲桿的下端與閘門吊耳就位,穿入銷軸,復查絲桿的垂直度誤差小于1/500mm,全長累計小于5mm,然后將啟機底板與預預埋板焊固。 12. 將軸導架架體安裝到位,與預套在絲桿的套管用螺栓緊固,注意軸導架管 與絲桿同心,尤其下部一個軸導架到閘門吊耳的距離應大于閘門口徑。其余軸導架在閘門的啟閉過程中不得與絲桿連接套相碰。 13. 將啟閉機護罩就位,用螺栓緊固在啟閉機頂部。 五、調試 1. 閘門調試工作需在二次灌漿完全凝固后方可進行。 2. 手動啟閉機手動操作13個全行程,操作中應無卡阻現象,方可投入運行。 3. 電動啟閉機在接電運行前,必須按所配套電動裝置要求將行程限位開關和 過力矩保護開關正確接線后方可進行,打開電動裝置外殼按下述順序操作: a) 閘門處于全閉位置時(留有30~50mm余量),將關行程開關調整到位。 b) 手動打開閘門至全開位置(閘門較大時可接通電臨時電源,點動至接近 全開到位,再手動操作到位),將開到位行程開關調整到位 c) 按電氣原理圖要求正確接線,上述操作請參照隨機提供的閥門電動裝置 說明書中的相關章節執行。 d) 電動操作1~3個全行程,觀察運行情況,在閘門關到位、開到位時行 程限位裝置應準確動作。 4. 在閘門操作過程中,注意門體應運行平緩關到位時應無左右傾斜、卡阻, 當出現左右傾斜或單側卡阻現象時應調節閘門框兩側的斜楔壓緊裝置的位置,直至正常為止。 5. 上述調整結束后即可進行通水試驗。 六、使用維護及注意事項 1. 使用前應在絲桿上涂沫適量鈣基或鋁基潤滑脂,投入使用后,每3~6月檢 查涂沫一次,使用頻繁時,每月檢查涂沫一次。 2. 電動啟閉機采用0#板鋰潤滑脂或相應《閥門電動裝置說明書》中要求的沒 潤滑脂,每年檢查添加一次。 3. 手動啟閉機(手輪式和手搖式)均為逆時針開閘門,順時針關閉,操作時 應注意方向,閘門關到位后不得再用力操作,以防頂彎絲桿。 4. 電動啟閉機在進行手動操作時,應將切換手柄扳至手動位置,手動完畢后 不得再將手柄扳回,電動時會自動切換。 5. 電動啟閉機外殼進行接線調試工作不得在雨天進行,調整完畢后將外殼蓋 好,并注意密封效果,開蓋調試工作應即開即調,不得開蓋后隔宿調試。 6. 電動啟閉機均為短時工作制,連續調試時間不得太長。 7. 即使不常使用的閘門,建議至少每月運行一次。 8. 閘門安裝后嚴禁在門體打開狀態下進行二次灌漿。 9. 不得在閘門安裝后沿未安裝啟閉機前進行通水試驗。 10. 閘門安裝時應注意承受的水壓方向,單向閘承受的反向水壓不得超過規定 值。 11. 閘門通常為鑄鐵或球墨鑄鐵制品,抗腐蝕能力較好,通常2~3年對其進行 一次防腐工作。當介質的腐蝕性較大時,應按具體情況確定防腐周期。

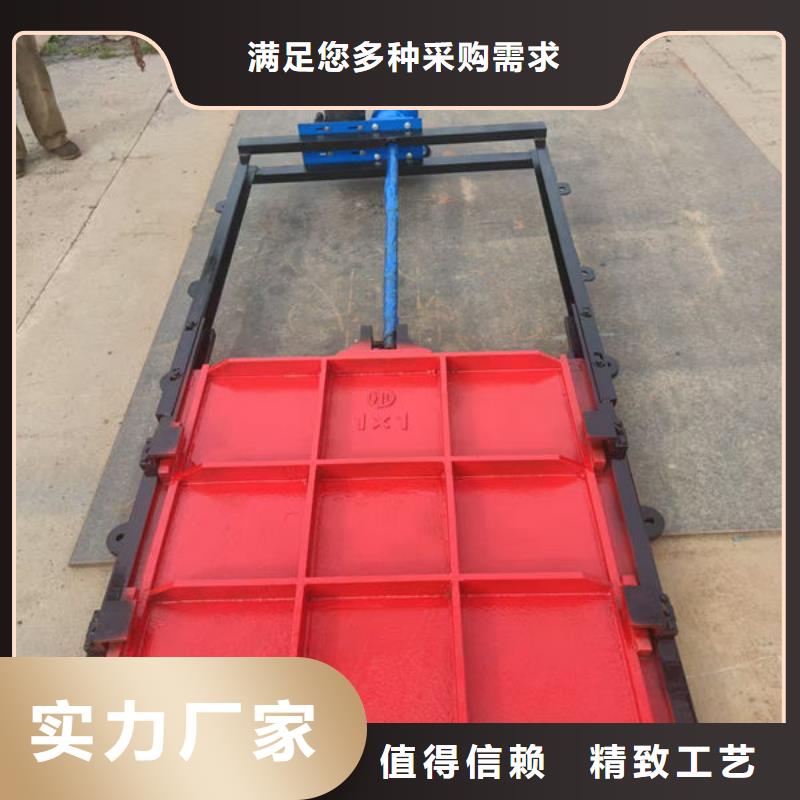

鑄鐵閘門安裝步驟詳解 鑄鐵閘門是一種直升直降式平面或孤形滑動閘門,主要是靠螺桿啟閉機來開啟和關閉。啟閉機帶動閘門門體上下運行,達到疏通和截阻水流的作用。 鑄鐵閘門 的特點是防腐蝕性強。鑄鐵閘門由閘框和閘門、壓塊等幾部份組成,但鑄鐵閘門和鋼閘門 的不同是這些部件是一個整體,必須整體安裝。新河縣宏康水利機械廠的工程師給大家講一下鑄鐵閘門的安裝方式和怎樣安裝鑄鐵閘門: 一.基建預埋。閘門有幾種常見的安裝形式:附壁式、預埋式。1.附壁式是鑄鐵閘門直接用膨脹螺絲或化學螺絲安裝。把鑄鐵閘門整體(注意鑄鐵閘門和鑄鐵閘框必須整體安裝不能拆開)吊裝在出水口墻壁上,用膨脹螺絲或化學螺絲把鑄鐵閘框訂在墻上,不做任何水泥澆筑。2.預埋式又稱為澆筑式,適用于大型閘門或者小型閘門的反向止水。此安裝方式需要水泥墻上預留閘門安裝槽,并在安裝槽內的預埋鋼筋。 @安裝形式 鑄鐵閘門的安裝形式是根據其基建特點以及其用途來決定的。 1.機閘一體式,又叫做自承式,主要是啟閉機和閘門為一體結構,安裝時閘門和啟閉機一起安裝,這種安裝方式 特點為費用較少,因?yàn)椴挥米鰡㈤]機的水泥橫梁,缺點是只能用于渠道、池塘等水壓較小的地方,不能用于水庫水壓較深的出水口。 2.平底式。平底式是指閘門底部直接置于渠底或者河道底部。 3.附壁式,又稱為墻壁式,是指閘門直接用螺絲懸空固定在水泥墻上。 4.渠道式,是指閘門直接安裝在渠道中間。



今年在江西省新余市購買鑄鐵閘門_扇形閘門應用廣泛有了新選擇,耀禹水利機械廠(新余市分公司)始終堅守以用戶為中心的服務理念,將品質作為發展的基石。廠家直銷,確保為您提供價格實惠且品質卓越的鑄鐵閘門_扇形閘門應用廣泛產品。如需購買或咨詢,請隨時聯系我們,聯系人:張經理-【13785833688】,地址:冀州區西王鎮工業區。
