以下是:河北省唐山市莆田拔氣式風帽質量保證的產品參數
我們的視頻卻能以直觀、生動的方式,讓您感受到產品的獨特之處。觀看視頻,讓莆田拔氣式風帽質量保證自己向您展示它的卓越品質和出色性能。
以下是:河北唐山莆田拔氣式風帽質量保證的圖文介紹
6.2.2本圖集給出了排氣道產品的截面外形尺寸和樓板預留洞口尺寸,設計人員應根據實際工程情況選用,并做好相應的預留措施。
6.2.3排氣道系統設計應保證氣體順暢排出,不宜中途轉彎或水平布置。當必須轉彎時,轉彎不得超過兩次,兩彎道間的水平長度不應大于2m,并應將轉彎后的排氣道截面尺寸增大。中途轉彎的排氣道系統如采用集中動力排油煙系統,研參考第25頁、河北唐山第89頁、河北唐山同城第90頁
6.2.4排氣道伸出屋面風帽的出氣口高度應有利于廢氣擴散屋頂風帽的安裝高度不應低于相鄰建筑砌筑體。排氣道的出口設置在上人屋面、河北唐山同城住戶平臺上時,應高出屋面或平臺地面2m;當周圍4m之內有門窗時,應高出門窗上皮0.6m。6.2.5 住宅廚房和衛生間不得共用同一排氣道6.2.6 當同一戶內毗鄰衛生間共用同一排氣道時,應選用專用型號,并做好預留洞口,每個衛生間均應安裝防火止回閥。6.2.7 燃?xì)鉄崴鞯呐艢夤懿坏媒尤肱艢獾纼?nèi)。6.2.8其他管線禁止穿越排氣道或阻擋進氣口。6.2.9商業餐飲的排油煙管道不得接入本圖集的排氣道內。7 安裝要求 河北唐山樓頂煙道拔氣風帽


1.采用外導流式高性能防火止回閥,可引導煙氣向上排放、河北唐山當?shù)卣{(diào)節各樓層排氣量均衡,且不占用排氣道內部空間。2.排氣道內部設有對稱的文丘里變壓板和可調式導流構件,可產生“煙囪效應”,降低排氣口處的氣流靜壓(基本為負壓狀態),有利于煙氣順暢排放。
3.發生火災時,如果廚房排氣道煙氣溫度升至150℃時:衛生間排氣道煙氣溫度升至70℃時,感溫元件動作,防火止回閥將自動關閉,隔斷排氣道與住戶之間的連接通道,防止火災蔓延,確保住宅建筑的。
4.采用上排氣式防倒灌風帽,有效防止風雨倒灌,可實現煙氣高空排放,不影響上人屋面的使用功能。
5.采用承插式連接,提高排氣道接縫處的密閉性,防止排氣道內的煙氣外泄。
D系列裝配式排氣管道系統由排氣道、河北唐山本地裝配式連接件、河北唐山當?shù)胤阑鹋c止回部件、河北唐山本地四叉形組合可調節裝配式風帽等構成,可根據需要,配置適合單機排放或多機排放的凈煙排油煙氣裝置。該排氣道系統具有如下技術特點:1.排氣道采用單管道結構,也可采用多段變截面,排氣道長度方向設有承重加強;排氣道連接采用裝配式連接方式,組裝方便,便于施工安裝、河北唐山檢修、河北唐山管道更換、河北唐山本地系統改造;排氣道進氣口的位置和方向不受限制。2.排氣道接口處的防火與止回部件提供了聯動防火與止回部件和可調節防火與止回部件共兩種選擇;防火與止回部件上設置了應急關閉裝置,可人為應急強制關閉閥門,確保性。河北唐山樓頂煙道拔氣風帽



本防風雨帽,適用于新建,改建,和擴建的多層,中高層,高層,超高層住宅廚衛排氣道系統,酒店衛生間豎向排氣道選用。工作原理:宇通排氣道系統通過將五防拔氣閥,安裝于排氣道進氣口,完成空氣動力學伯努利方程所表述的流體內部動壓與靜壓在五防拔氣閥內轉換,實現降低進氣口負壓,或?qū)⑽宸赖沽鏖y安裝于排氣道進氣口,完成進氣流與排氣流同向,減少氣流阻力,再通過將拔氣風帽安裝于排氣道出口,在自然風作用下產生拔氣。宇通排氣道系統在五防閥和拔氣風帽共同作用下,實現了大排量,低電耗,小噪音目的。BPS-III全能無動力排風帽采用304不銹鋼材料以螺旋葉片疊加制作,防風防雨,防自然風倒灌。結合系統內排氣與外部風能以自動旋轉方式形成局部負壓狀態,化解高層風阻力為抽力,增加排氣系統的排量,***解決高層與超高層住宅以上層排油煙不暢的問題。河北唐山樓頂煙道拔氣風帽

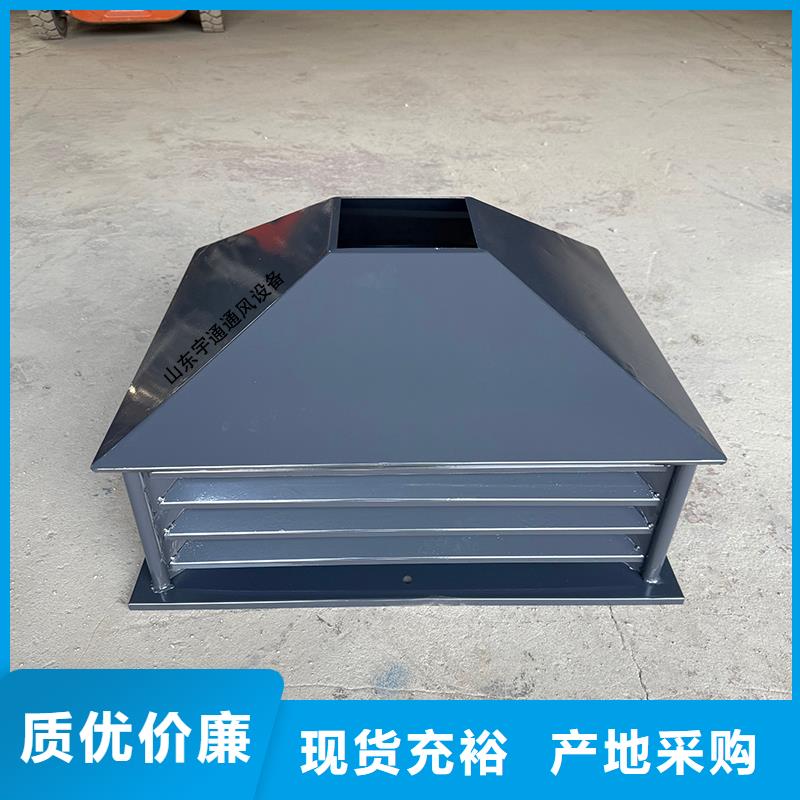

WM表示無動力防風風帽,該風帽采用金屬材料制成,底座為鋼筋混凝土預制板無動為防風風帽具備防倒灌功能,在外界風力的作用下,可產生負壓,對排氣道形成抽力效應,有利于排氣道的排氣。出屋面排氣道圍護部分應根據其高度及厚度由單體設計計算配筋無動力防風風帽應與避雷帶可靠連接。
H系列排氣道系統由風帽、河北唐山當?shù)嘏艢夤艿?、河北唐山防火止回閥和連接件組成。主要
技術特點如下:1.風帽采用負壓式防倒灌風帽,使風帽頂部?jī)?nèi)產生負壓,防止廢氣滯留,具有防水、河北唐山附近防倒灌的功能。有一體金屬風帽和混凝土風帽兩種選擇。兩個毗鄰衛生間可共用一個連體風帽。
2.排氣道分為兩節制作,分別為1400mm、河北唐山當?shù)?500mm和1600mm,可根據層高進行組合。安裝時在管道內壁連接處放置連接件,使兩管道直接對接,既防止管道平移錯位,又保證了管道的密閉性。由于采用兩節制作,因此減輕了管道重量,便于運輸和方便安裝。
3.采用管道外壁吊拉構件來代替?zhèn)鹘y(tǒng)的承托件,先進行管道對接安裝再在管道外壁進行吊拉承托,避免了管道與承托件之間接縫處的漏漿、河北唐山串煙的問題,并能將管道的重量分散到樓板上,避免整體管道下部擠壓造成破壞,保證管道整體的密閉性,減少安裝工序繁瑣,提高安裝效率。
河北唐山樓頂煙道拔氣風帽



經過宇通通風設備(唐山市分公司)多年的努力,現公司擁有一批高素質的研發團隊,和技術服務團隊,被認定為河北唐山高新技術企業,我們堅持以質量為生命, 方形百葉風帽市場為導向,誠信為本的理念,永遠把客戶的利益和需求放在首位,且在國內外市場上有一定的認知度,同時也獲得行業內人士和客戶一致的認可,同時歡迎各界朋友同我公司進行廣泛的技術交流與合作。
在河北省唐山市采購莆田拔氣式風帽質量保證請認準宇通通風設備(唐山市分公司),品質保證讓您買得放心,用得安心,廠家直銷,減少中間環節,供應服務范圍覆蓋河北省 石家莊市、唐山市、秦皇島市、邯鄲市、邢臺市、保定市、張家口市、承德市、滄州市、廊坊市、衡水市 路南區、路北區、古冶區、豐南區、豐潤區、曹妃甸區、灤縣、灤南縣、樂亭縣、遷西縣、玉田縣、遵化市、遷安市,讓您購買到更加實惠、更加可靠的產品。(聯系人:楊經理-【13406396750】)。
