沈陽互感器綜合測試儀隨著電力系統的輸電電壓的提高，電磁式電壓互感器的體積越來越大 ，造價也越來越高，這時可以考慮采用電容式電壓互感器來代替它。與一般的電磁式電壓互感器比較，電容式電壓互感器具有以下的一些優點：1 、絕緣可靠性高。電容式電壓互感器多為油封式，耐壓高，故障少；2、價格低；可以兼作載波通訊或者高頻保護用的耦合電容，但電容式電壓互感器的誤差測量由于其容性電流太大需要采用串聯諧振的方法升壓，導致現場測試設備體積龐大接線復雜，不便攜帶。 電容式電壓互感器現場測試儀是適合于在現場對電容式電壓互感器誤差測試的全自動智能儀器，采用全新的嵌入式操作系統，功能豐富，使用方便，可以瀏覽網頁、播放影音、讀取優盤數據，在線升級。彩色9英寸觸摸式液晶顯示器，各點的誤差可以在同一屏上顯示，所有操作均可點擊屏幕菜單輕松完成。用戶不再需要配置笨重的諧振升壓器、標準電壓互感器、負載箱及調壓器（或自動檢測臺），單臺儀器就能對35kV/√3～220kV/√3之間變比的電容式電壓互感器進行快速測量。全過程（包括額定、下限的所有測量點）的測試時間不超過6分鐘（不含接線時間）。

<沈陽>天正華意電氣設備有限公司

沈陽互感器綜合測試儀試驗過程中通過按下控制器可終止試驗，測試完畢后自動計算出一次側與二次側的相位角差，實際測的變比值與用戶設定的額定變比的百分比差（圖31）。按下 “打印”即可打印出測試結果， “保存”即可保存測試結果， “退出”可返回至參數設置菜單。如果顯示均為9，則說明誤差超出顯示范圍，請檢查設定值。圖30 ，PT角差比差測試界面圖31，PT角差比差測試結果界面5、PT交流耐壓試驗1）、參數設置：　在PT測試主界面中，選擇進入“交流耐壓”試驗界面（如圖32），設置好設定電壓值：0～1000V。2）、實驗：參照?qǐng)D33接線，被測PT二次側短接與測試儀電壓輸出口K2連接，電壓輸出口另一端K1連接互感器外殼。檢查接線完成后，合上功率開關，選擇 “開始”選項，按下即開始升壓，電壓保持時間默認為1分鐘，測試過程中，儀器內部對互感器二次繞組與外殼之間的漏電流實時檢測，如果發現電流迅速增加，將會自動回零，頁面會顯示測試異常。圖32，PT交流耐壓測試界面 圖33，PT交流耐壓接線圖6、PT負荷試驗1）、參數設置：　在PT測試主界面中，選擇進入“負荷”試驗界面（，設置額定二次電壓值：100V、100/√3、100/3、150V、220V。2）、試驗：　測試儀的K1、K2為電壓輸出端，參照?qǐng)D35進行接線，將被測負荷（負載）接測試儀的K1、K2端，檢查接線無誤后，合上功率開關，選擇“開始”即開始試驗，試驗完成后，即顯示負荷性測試結果，可以選擇 “保存” 、“打印”及“退出”選項進行下一步操作。

沈陽互感器綜合測試儀開始PT測試：在此選項按回車鍵開始PT變比和極性的測試。圖中同時給出PT變比極性測試的具體接線圖，按圖接好線后，按確定開始測試，完成后結果顯示在屏幕上，如圖13所示：圖13、PT變比極性測試結果界面圖中可見：屏幕中顯示出被測PT變比實測的數值及極性判斷結果。7、國標查詢界面為操作人員提供CT測試相關標準；界面如圖14所示：圖14、國標查詢界面圖中給出標準對各種精度等級的CT的各不同測試點的要求。8、歷史數據查閱界面在此屏用于查詢存儲的測試結果；界面如圖15所示：圖15、歷史數據查閱界面圖中顯出已經保存的測試結果。9、系統設置界面此界面為調試專用界面，僅供出廠前調試用，用戶無法進入。五、使用方法1．CT校驗：測試接線如圖16所示：圖16、CT校驗接線示意圖用紅色接線鉗夾到被測CT的二次側S1端子，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S1和S3端子（兩根線不用區分）；黑色接線鉗夾到被測CT的二次側S2端子，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S2和S4端子；另一套單獨的測試線的首端紅黑兩根線接到被測CT的一次側端子，（如果為穿心互感器，首端紅線由標由P1側穿過互感器，與黑線連接到一起；如果不是穿心互感器，則首端紅線接到被測CT標有P1的端子，黑線接到被測CT標有P2的端子）；末端的紅黑兩根線分別接到儀器標有“CT一次”部分的P1和P2端子，紅線接P1、黑線接P2；接好線后，在主界面選擇相應測試項目，開始測試直到自動結束。2．CT直阻測量：測試接線如圖17所示：用紅色接線鉗夾到被測CT的二次側S1端子，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S1和S3端子（兩根線不用區分）；黑色接線鉗夾到被測CT的二次側S2端子，其末端的兩根測試線分別接到儀器標有“CT二次”部分的S2和S4端子；接好線后，在主界面選擇相應測試項目，開始測試直到自動結束。

沈陽互感器綜合測試儀測試完成后按下臺體的復位鍵此時調壓器自動回到零位，再將互感器校驗儀按“復位”鍵退回到開始界面，然后關掉臺體總電源。電壓互感器的測量、阻抗測量和導納測量方法同電流互感器的測量方法一致。用戶可以參照電流互感器測試方法接線測量。測試前，請先閱讀相關接線圖，并由有資質的專業人員接線操作。如有不清楚，請先電話聯系廠家，問清后再操作。－注意：再按↓、為設置被測互感器的等級，如下圖；光標移動到“開始測量”，按“確定”鍵就可進入測量界面；在下一界面可選擇規程測量和直接測量。注意：參數按被測互感器的銘牌上正確設置。用↑、↓、確定、退出就可完成此設置。然后按“確認”鍵開始測量，然后將升壓器慢慢上升，就可清楚的看到其測量對象、等級、精度及其相關信息均有顯示。百分表、比差及角差采用大字體顯示，便于觀察。到了此界面就可看出它的誤差是否在精度范圍內。使用適當?shù)谋ｋU(xiǎn)絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。－術語警告：警告字句指出可能造成人身傷亡的狀況或做法。小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法。

二次壓降/負荷測試儀2023實時更新【免費咨詢】 <沈陽>天正華意電氣設備有限公司

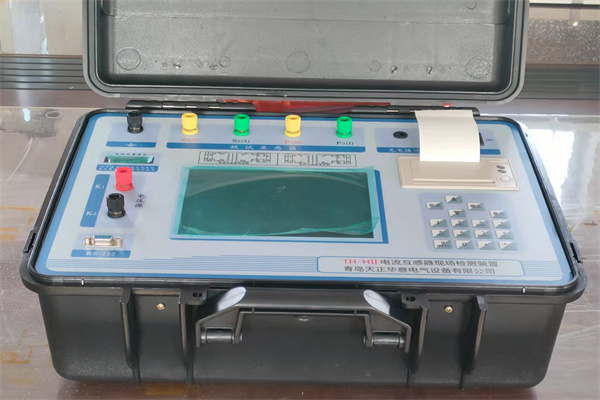

沈陽互感器綜合測試儀技術指標1 ：電流互感器誤差測量部分①準確度等級：0.05S級②測試范圍：5A/5A~25000A/5A或5A/1A~6300A/1A?二次電流為5A的互感器額定一次電流范圍二次電流為1A的電流互感器，通過等安匝測量方法變比可至31500A/1A。其它末在表中出現的電流互感器變比的測試方法如下：使用等安匝法測試電流互感器，例如：需測試1000A/5A的互感器，請您將儀器配套的測試線將被測電流互感器穿心兩匝，然后儀器中電流互感器測試界面中的一次電流輸為500A即可。此種測試方法不影響互感器測試數據的有效性。同理其它變比使用以下處理方法：額定一次（A）穿心匝數儀器一次電流（A被測電流互感器工作范圍： 1％～200％④二次負荷：2.5VA～300VA 、COSφ＝0.1～1.0⑤被檢電流互感器準確度范圍：1.0、0.5、0.5S、0.2及0.2S⑥電阻、導納測量誤差≤5.0％測量范圍： R： 0.00Ω～20.0ΩY:? 0.000mS～100.0mS2：儀器消耗功率：20VA三、結構外觀儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分安裝在主機內部，其主機外箱采用高強度進口防水注塑機箱，堅固耐用，配件箱用來放置測試導線及配套工具。1、結構尺寸圖1、主機與配件箱尺寸2、面板布置圖2、面板布置圖如圖2所示：上方從左到右依次為CT二次測量端子（S1、S2、S3、S4）、CT一次測量端子（P1、P2）、打印機、RS232通訊接口、接地端子、USB連接插口、電源插座及開關，注意在操作時一定要確保所接的端子正確，否則有可能會影響測試結果甚至損壞儀器；面板左下方為彩色液晶顯示屏；液晶右側為操作鍵盤。3、鍵盤說明鍵盤共有30個鍵，分別為：F1~F5，數字0~9、小數點、↑、↓、←、→、、＃、、存儲、查詢、退出、設置、切換、自檢、幫助。數字鍵：0～9，在輸入?yún)?shù)時做為相應的數字使用。小數點：在輸入?yún)?shù)時做為小數點使用?！?、↓、←、→鍵：上下左右鍵?在主界面中用來移動光標，使其指向需要進行的項目功能條（功能條反色顯示）；?上下鍵在參數設置屏中用來移動光標，使其指向需要要更改的參數。?

---
