沈陽回路電阻測試儀技術參數?輸出電流：200A、150A、100A、50A ?測量范圍：200A 0～1000uΩ150A 0～1400uΩ100A 0～2000uΩ50A 0～10mΩ?準 確 度：±（讀數×0.5％＋1uΩ）?分 辨 率：0.1uΩ?測量時間：快速，10～60秒可選?自動關機：5分鐘無操作自動關機?工作電源：內置鋰電池或外置充電器，充電器輸入100～240VAC，50Hz/60Hz?充電電壓：12.6V?充電電流：≤3A?主機尺寸：220mm ×168mm ×65mm?主機重量：1.6kg（不含測試線）四、使用條件?環境溫度：-10℃～50℃?環境濕度：≤85％RH?大氣壓力：70～106Kpa；?存儲溫度：－40℃～＋70℃五、面板介紹I＋、I-：電流輸出接線柱。V＋、V-：電壓輸入插孔。液晶屏：4.3寸工業級高亮度彩色液晶屏，顯示操作菜單和顯示測量結果。鍵 盤：用于各種功能的操作及參數設置。USB 接口：外接U盤，用來存儲測試數據。USB 方口：連接外置打印機。充電接口：使用儀器專用充電器進行充電。六、操作說明6.1 測試接線將兩個測試鉗夾到開關觸點或測試品兩端，I＋/U＋端子連接到紅色測試線，I-/U-端子連接到黑色測試線，其中粗線插片連接電流接線柱，I＋/I-，細線彈棒插入電壓接線柱U＋/U-。必須使用儀器配套的專用低阻測試線，電流接線柱要擰緊，測試夾要牢固夾持，已降低引線電阻，節省電池電量。如果測試中電流開路，儀器會停止測試并報警。6.2 智能電量管理儀器長時間未操作時，自動關機以節省電量；儀器帶低電量充電提示功能、過放保護功能。

沈陽回路電阻測試儀工作原理智能回路電阻測試儀采用電流電壓法測試原理，也稱四線法測試技術，原理方框圖見圖1圖1 測試原理圖由電流源經“I＋、I-兩端口（也稱I型口），供給被測電阻Rx電流，電流的大小有電流表I讀出，Rx兩端的電壓降“V＋、V-”兩端口(也稱V型口)取出，由電壓表V讀出。通過對I、V的測量，就可以算出被測電阻的阻值。五、面板說明及接線圖2　圖２為標準單相的參考圖片，請以實物為準。接地柱：連接大地的連接端。電源插座：接入AC220V電源，開關、帶保險絲，開關上帶有電源指示燈。接線柱：接線柱有四個端子，外部2個粗的端子接電流線，內部2個細的端子接電壓線。請按紅黑粗細一致接線，紅色為正，黑色為負。觸摸彩色液晶： 800X480像素點陣觸摸彩色液晶屏，在陽光和黑暗環境下都十分清楚。熱敏打印機：打印機是熱敏打印機，熱敏紙分正反面（一面可以打字，一面不能），打印內容在熱敏紙上只能存留三個月左右，不能用于存檔。RS232接口：RS232是與計算機相連的串口通信接口，標配是RS232接口（可選配改成RS485），通信協議為Modbus-RTU 標準協議（9600-N-1），需要PC上位機及通信協議可以聯系廠家免費獲得，不隨機附送。USB接口：此接口用于插U盤（不能用于連接電腦），可以導出試驗數據文件。GPI通用接口：GPI通用接口用來連接溫度傳感器，或外接線控和報警燈。注意事項：有一些簡短的提示語句和安裝接線圖。藍牙接口：藍牙可以與計算機連接，本機具有安卓系統的藍牙APP，需要APP可以聯系廠家免費獲得，不隨機附送。六、操作步驟說明操作步驟一般為：關機接線、開機、設置、測試、保存、打印、關機拆線七個步驟。(1)首先接線在關機的狀態下，請接好接地線，電源線，測試線。具體接線方式請參考幫助菜單里的“接線圖集”。大電流鉗要接夾牢，小電壓鉗要緊靠被測電阻的測量部分，兩把小電壓鉗處于兩把大電流鉗的內部。圖3(2)開機使用開機處于主界面如圖4：圖4 主界面右上顯示區： 首行顯示試驗時刻，試驗狀態：合格/超限/無效。中間大號字體顯示電阻、電壓、電流。

<沈陽>天正華意電氣設備有限公司 沈陽智能回路電阻測試儀

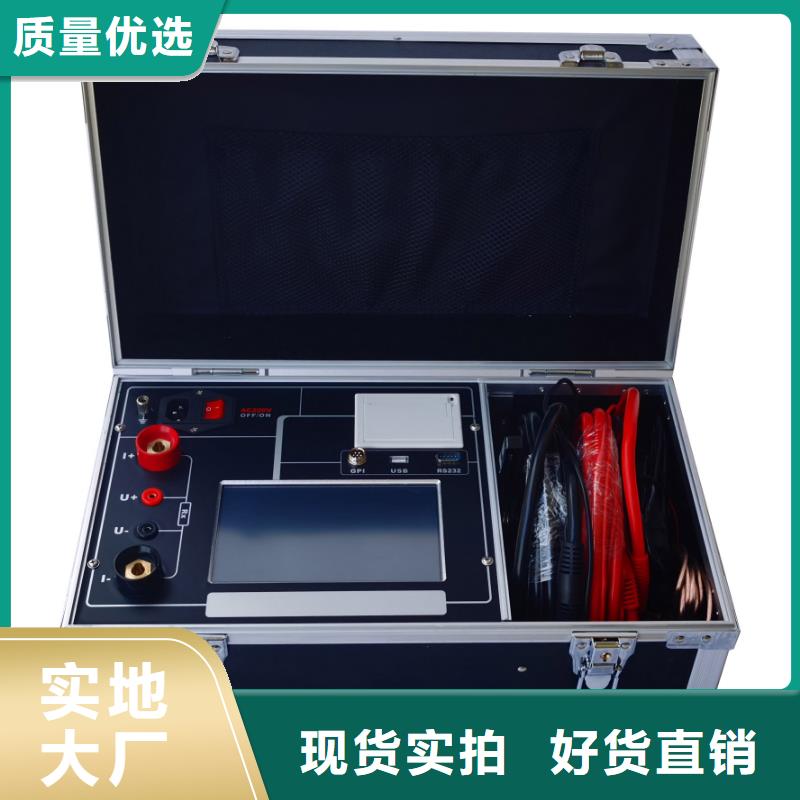

沈陽回路電阻測試儀智能回路電阻測試儀 概述TH-100A系列智能回路電阻測試儀采用先進的大功率開關電源技術和先進的電子線路精制而成。是高、低開關、電纜電線及焊縫接觸電阻的專用測試儀器。其電流采用標準GB736所的標準直流，可在標準電流的情況下測得被試品的電阻值。本儀器具有體積小、重量輕、抗干擾能力強、精度高、操作方便、保護功能完善等特點。二、產品特點1.彩色觸摸屏：800×480高清彩色7寸觸摸屏、人機對話，高速熱敏打印機。2.多電流檔輸出：采用電源技術，能長時間連續輸出大電流多電流檔位輸出。可以設置1-3個不同電流檔進行測試，自動計算平均值。3.顯示多種數據：顯示電阻、電壓、電流、電阻率，顯示折算標準溫度下的電阻值。4.自動超限警報：設置電阻上限，電阻值合格或超限或無效，自動產生試驗狀態。5.可以長時測試：可以設置測量時間從0-9999S，可以長時間工作。內置冷風散熱，開關電源自動熱保護。（定做）6.高精度測量：使用了精密儀用運算放大器和高精度四重積分A/D轉換器。7.系統芯片：使用高性能32位ARM芯片，測量時系統根據信號大小自動切換放大倍數，確保了該產品的測試準確度。8.內置日歷時鐘：內置日歷時鐘，為打印、保存數據提供時間依據。9.直流恒流源功能：可以輸出0-電流，內置逐級升流試驗，相當多買一臺強大的直流恒流源，一機多用。10.海量存儲試驗數據：本機配有大容量存儲，海量存儲數據。具有數據存儲與數據瀏覽功能，并具有掉電保護功能。11.U盤導出試驗數據：配有U盤導出數據功能，導出excel文件。12.標準Modbus-RTU：配有RS232接口（可選配改成RS485），通訊協議是標準Modbus-RTU。13.電腦控制及上傳數據：配有RS232上位機，通信可以控制、上傳、生成word/excel文件。14.藍牙控制及上傳數據：標配藍牙功能、配有安卓藍牙APP，可以控制、上傳、生成word文件。15.線控操作，方便流水線作業：線控方式（選配），可以外部一線開關（閉合/斷開）控制測試/中斷，電阻超限輸出空節點可以點亮報警燈。16.無線遙控器，快捷方便：選配遙控器（選配），一鍵測試、一鍵中斷測試，可定制遙控器顯示試驗狀態。17.溫度補償自動折算電阻：可以預設溫度，自動折算標準溫度下的電阻值。也可以使用溫度傳感器（選配）實測溫度。

沈陽回路電阻測試儀 顯示頁數、頁選、總數、選中四項，文件名以試驗時刻命令?？梢浴吧享?yè)”、“下頁”操作進行翻頁和通過選中文件，再按“確定”打開此文件。打開文件后，此文件內的試驗參數部分將覆蓋當前的試驗參數，然后重新計算并顯示試驗數據。在主界面上，按“功能”菜單項的“管理文件”菜單，進入界面如圖10：圖10按“刪除”命令將刪除選中的文件、按“清空”命令將清空所有文件。插入U(xiǎn)盤，右下角將會提示“U盤插入”，按“導出”命令將文件轉成WORD格式導出到U盤中。已經導出到U盤的數據文件，列表文件名右輟將顯示“＊UP”字樣，無需重復導出如圖11：圖11文件以試驗時刻為文件名，保存格式下圖12：圖12方便用戶對試驗數據進行存檔、生成報表或分享數據。(8)幫助菜單功能背光亮度：修改背亮的亮度，待機時間，待機時的亮度。接線圖集：指導培訓現場接線。 時間設置：校正儀器的系統時間。廠家維護：廠家用來校正儀器，有密碼保護，用戶不宜進入修改。相關 直流恒流源功能可以輸出0-電流，內置逐級升流試驗，相當多買一臺強大的直流恒流源，一機多用。打開“功能”菜單的“直流電源”的菜單項，如圖19：圖19請?jiān)O(shè)置“階段時間”、“起始電流”、“步進電流”、“電流”。按“開始”命令，即可以實現階段升流過程：首先以“起始電流”值輸出，計時到“階段時間”值后，再增加“步進電流”值輸出，又計時到“階段時間”值后再增加“步進電流”值輸出，循環此過程，一直到輸出電流將超過“電流”值后，整個輸出電流結束。試驗過程中，允許按“中斷”命令中止試驗過程。

<沈陽>天正華意電氣設備有限公司 沈陽智能回路電阻測試儀

沈陽回路電阻測試儀 儀器在不使用的情況下，請及時關閉電源！如果長期不使用儀器，請定期進行充、放電，電池應至少每月充、放電一次。嚴禁虧電使用，虧電將嚴重縮短電池壽命，甚至使電池報廢，當儀器欠電時，應馬上關閉電源，進行充電。避免因電池放電時間過長而導致電池失效。充電燈：充電器上的充電燈在充電過程中亮紅色；充電完成后亮綠色。用戶不得私自拆卸儀器并更換電池，儀器或電池故障時請返廠處理。目錄1 簡介 12 包裝內容 13 功能特點 24 技術指標 35 調整腕帶 36 對電池充電 47 傾斜手持式測試儀 48 產品外觀 49 操作使用說明 61 簡介本手持式回路電阻測試儀是一款創新型產品，產品體積小巧，手持式操作，電池供電，便于攜帶。產品主要應用于開關觸點的接觸電阻和其它微歐電阻的測量，測試速度快、準確度高。2 包裝內容收到貨運包裝箱后，打開包裝箱并檢查是否有損壞。如果貨運包裝箱已損壞，或襯墊材料有壓痕，請通知貨運公司和離您近的本公司銷售處。請檢查您是否在手持式回路包裝中收到下列物品：√1臺手持式測試儀√1套測試線（紅、黑各一組）√1個充電器√1份用戶手冊√1份合格證及出廠測試報告√1個外置打印機（選配）√1只標準電阻器（選配）3功能特點?鋰電池供電，一次充電可連續進行600次以上測試，測試過程簡單、方便。?輸出電流到100A，多檔電流可選，測試范圍寬。?100A測試時，長測試時間可達60秒，滿足現場各種應用。?量程寬、精度高，100A時可達2000μΩ。?具有開路保護、過熱保護等完善的保護功能。?5.6寸超大工業級高亮度彩色液晶屏，在強陽光下顯示依然清晰可見。?配備外置式打印機，便于數據打印。?具有本機存儲和優盤存儲，方便數據保存。
