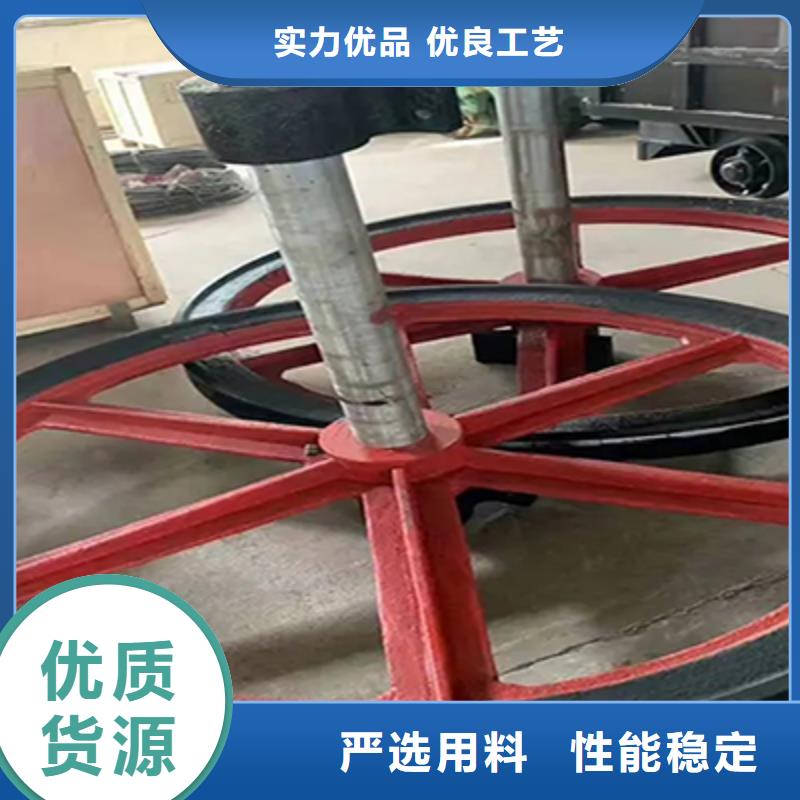

商洛礦用絞車天輪施工 單繩纏繞式機固定天輪由天輪、天輪軸、平鍵、軸承、軸承座組成。天輪一般為鑄焊式結構，輪轂和輪緣為鑄鋼，兩者之間用槽鋼焊接為一體。天 輪整體退火焊接應力，然后進行精加工。輪緣槽內裝有尼龍襯墊（或其它材 料），使鋼絲繩得以保護，以免鋼絲繩與鑄鋼輪緣相摩擦，從而提高鋼絲繩的使 用壽命。襯墊為楔型分體結構，可以方便地安裝在天輪輪槽內，每圈襯墊的一對， 可通過輪緣的缺口安裝到位，然后用螺栓固定的壓塊將一對襯墊壓緊。天輪軸采用優質中碳鍛鋼或優質合金鍛鋼，經過嚴格的超聲波探傷檢查，天 輪軸與天輪的連接部位加工有平鍵槽。平鍵用于固定連接天輪與天輪軸。軸承采用承載力大，維護方便，具有調心性能的雙列向心球面滾子軸承。軸承座采用鑄鋼或鑄鐵，利用螺栓固定在井架上，軸承座兩側編為加工面， 該面與井架上焊接的擋板之間設置有成對楔鐵，可以調整并固定軸承座位置。
礦用固定繩輪導繩輪 煤礦用鑿井懸吊天輪立井固定天輪現貨礦用游動天輪 1米固定天輪 懸吊天輪廠家定做天輪又叫 繩輪 是設置在井架或暗井頂部，承托鋼絲繩的導向輪。礦井立井井架上方調節鋼絲繩運動方向的定滑輪他承載著罐籠、吊桶或者立井箕斗的重量，也常常被看作礦井的標志。按《煤礦規程》，設備的天輪的直徑與鋼絲繩直徑之比值應符合：井上裝置的滾筒和圍抱角大于90°的天輪，不得小于80；圍抱角小于90°的天輪，不得小于60；井下圍抱角大于90°的天輪，不得小于60；圍抱角小于90°的天輪不得小于40。 萬豐礦山機械制造有限公司
新副井機為落地式多繩摩擦機，系統由：容器、鋼絲繩、機、天輪、井架、裝卸載設備及電器設備等組成。兩組同規格天輪組件位于井架頂部上、下平臺，天輪組件型號為：T一2 · 8 / 2，由主軸、四個繩輪、兩個軸架、兩套球面滾子軸承（22356CA）、四個軸承擋蓋等組成。每組天輪由兩端的軸架支撐并穩固于井架平臺，絞車四根主繩繞過絞車主滾筒后經上下兩組天輪導向后進入井筒與容器連接，通過尾繩的平衡作用，形成一個穩定的系統。圖1為系統簡圖。在絞車運行過程中，天輪組可以以 8．2 m/s的速度運行。

---
