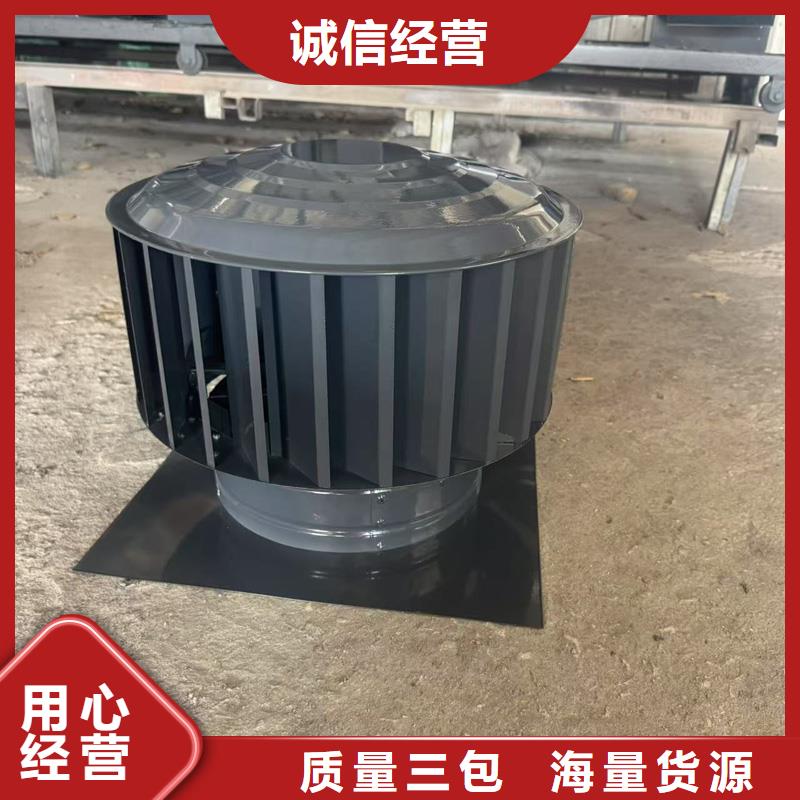

黔東南榕江 2025百葉 A系列 無動力 成品風帽安裝說明：1風帽應根據所選排氣道的種類和型號，采用配套的成品，根據企業的安裝說明進行安裝。2出屋面處排氣道洞口尺寸長和寬，根據所選排氣道系統對應樓板預留孔洞的尺寸確定。坡屋面的排氣道伸出高度,應符合下列規定：1. 排氣道中心線距離屋脊小于1.50m時，應高出屋脊0.6m.2排氣道中心線距屋脊1.50-3.0m時，應高于屋脊，且伸出屋面高度不得小于0.6m米3. 排氣道中心線距屋脊大于3.om時,其頂部同屋脊的連接同水平線之間的夾角不應大于10度，且伸出屋面高度不得小于0.6。4. 出屋面部分外保溫按工程設計。止回式風帽簡介國標圖集：12j201建筑標準設計圖集-H21頁，及其他各地方圖集止回式風帽可繞垂直軸360度旋轉，在外界風力作用下或管道內往外排風時，出風口旋轉至背風方向形成負壓產生抽力，故可防止回風，同時起到助排風作用。

黔東南榕江 2025百葉 A系列 無動力 排氣道系統設計應保證氣體順暢排出，不宜中途轉彎或水平布置。當必須轉彎時，轉彎不得超過兩次，兩彎道間的水平長度不應大于2m，并應將轉彎后的排氣道截面尺寸增大。中途轉彎的排氣道系統如采用集中動力排油煙系統，研參考第25頁、黔東南榕江附近第89頁、黔東南榕江本地第90頁 6.2.4排氣道伸出屋面風帽的出氣口高度應有利于廢氣擴散屋頂風帽的安裝高度不應低于相鄰建筑砌筑體。排氣道的出口設置在上人屋面、黔東南榕江本地住戶平臺上時，應高出屋面或平臺地面2m；當周圍4m之內有門窗時，應高出門窗上皮0.6m。6.2.5 住宅廚房和衛生間不得共用同一排氣道6.2.6 當同一戶內毗鄰衛生間共用同一排氣道時，應選用專用型號，并做好預留洞口，每個衛生間均應安裝防火止回閥。6.2.7 燃氣熱水器的排氣管不得接入排氣道內。6.2.8其他管線禁止穿越排氣道或阻擋進氣口。6.2.9商業餐飲的排油煙管道不得接入本圖集的排氣道內。7 安裝要求 7.1選用排氣道產品時，生產企業應提供符合 相關檢測要求的排氣系統檢測報告。 7.2排氣道安裝應在土建結構主體工程完畢之后，裝修工程及其他設備管道安裝之前進行；防火、黔東南榕江同城防串煙、黔東南榕江當?shù)胤赖构喙δ懿考c相應的排氣道配套安裝和使用；屋頂風帽應在屋面防水層及保溫隔熱層施工前按照設計要求進行安裝。7.3排氣道安裝前,住宅項目施工單位應按照設計要求，在每層樓板預留安裝排氣道孔洞，并保證各層樓板預留孔洞尺寸和位置正確且上、黔東南榕江當?shù)刂睂χ?，否則需進行修改。
