以下是:河北省承德市螺桿式啟閉機-雙吊點啟閉機我們更專業的產品參數
產品參數 |
---|
產品價格 | 批發/個 |
---|
發貨期限 | 當天 |
---|
供貨總量 | 66 |
---|
運費說明 | 電聯 |
---|
螺桿式啟閉機 | 0.5-60 |
---|
手搖啟閉機 | 2-60 |
---|
手電兩用啟閉機 | 2-60 |
---|
范圍 | 螺桿式啟閉機-雙吊點啟閉機供應范圍覆蓋河北省 石家莊市、唐山市、秦皇島市、邯鄲市、邢臺市、保定市、張家口市、承德市、滄州市、廊坊市、衡水市 雙橋區、雙灤區、鷹手營子礦區、興隆縣、平泉市、灤平縣、隆化縣等區域。 |
【拍門、啟閉機、鑄鐵閘門】業務覆蓋多元場景,提供以下產品和服務:石家莊搖擺式啟閉機、保定齒耙式清污機、張家口鋁合金閘門、廊坊渠道不銹鋼閘門、雙橋液壓啟閉機、灤平高揚程卷揚啟閉機等。在河北省承德市采買螺桿式啟閉機-雙吊點啟閉機我們更專業到耀禹水利機械廠(承德市分公司),無論您是個人用戶還是企業采購,我們都將竭誠為您服務。品質保證,價格優惠,廠家直銷,歡迎有需要的客戶來電。聯系人:張經理,地址:《冀州區西王鎮工業區》。 河北省,承德市 承德市地處河北省東北部,南鄰京津,距省會石家莊435千米,距北京225千米,是連接京津冀遼蒙的重要節點,華北和東北兩個地區的連接過渡地帶,具有“一市連五省”的獨特區位優勢,是甲類開放城市,中國普通話標準音采集地、中國攝影之鄉、中國剪紙之鄉。承德的避暑山莊及其周圍寺廟是中國十大風景名勝、旅游勝地四十佳、重點風景名勝區。1994年,被聯合國教科文組織列入《世界文化遺產名錄》。
螺桿式啟閉機-雙吊點啟閉機我們更專業視頻中的每一個細節,都仿佛在訴說著產品的故事,讓你在欣賞的同時,也能深深地感受到它的價值與意義。
以下是:河北承德螺桿式啟閉機-雙吊點啟閉機我們更專業的圖文介紹

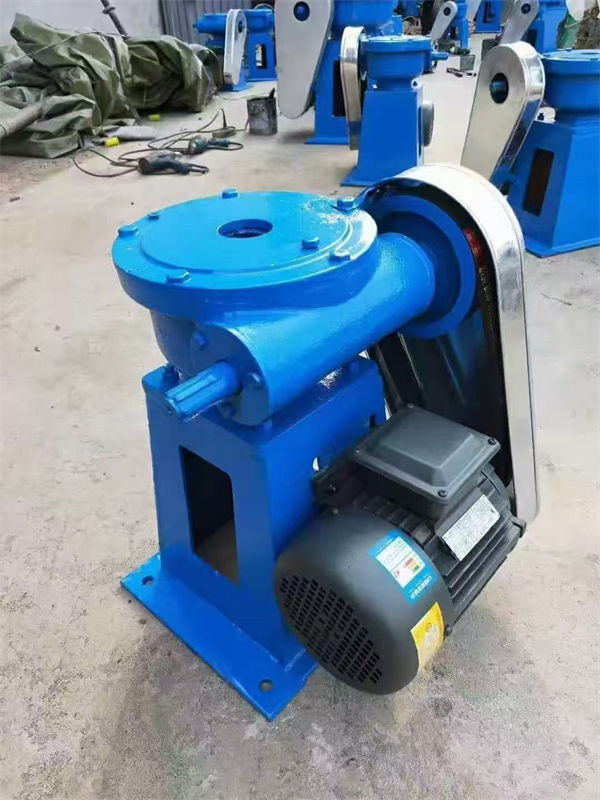

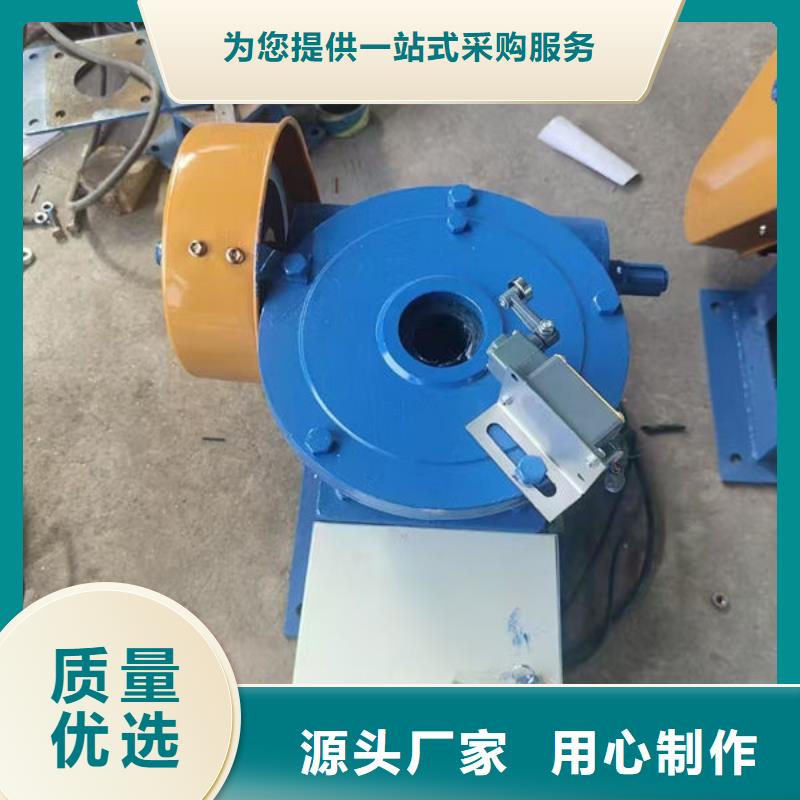

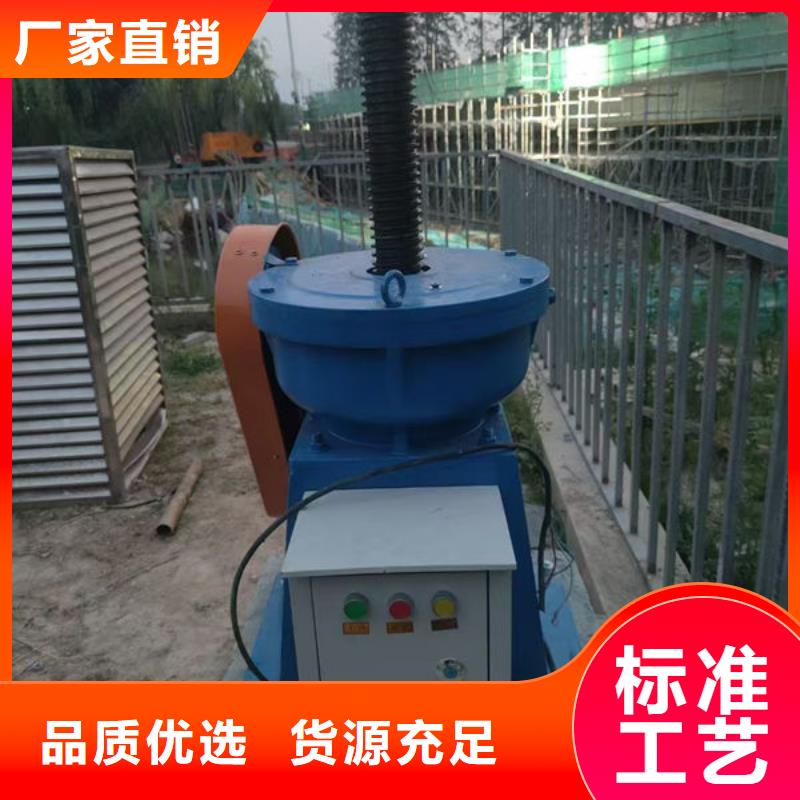

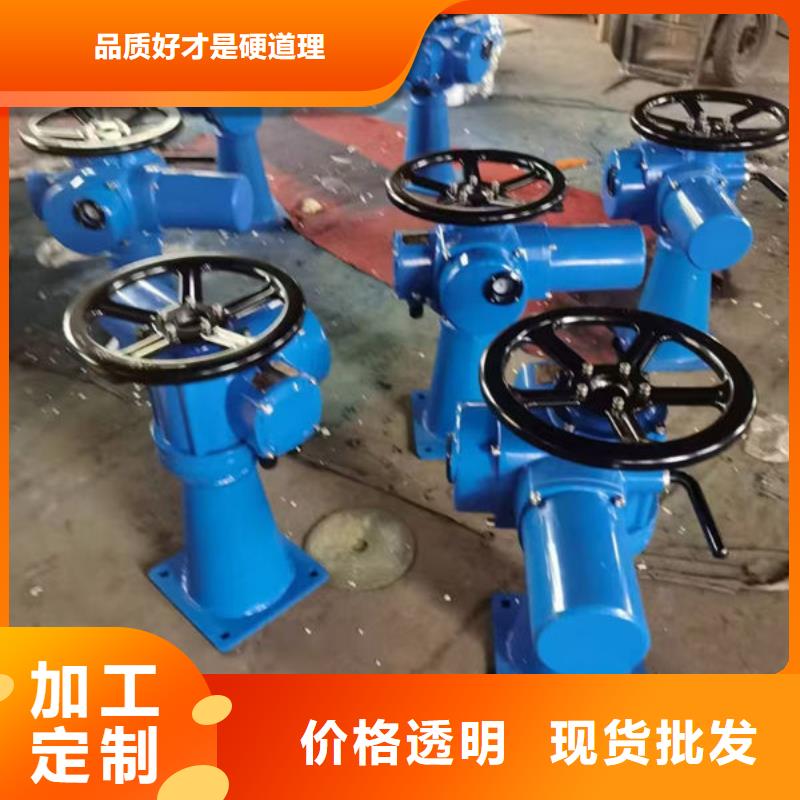

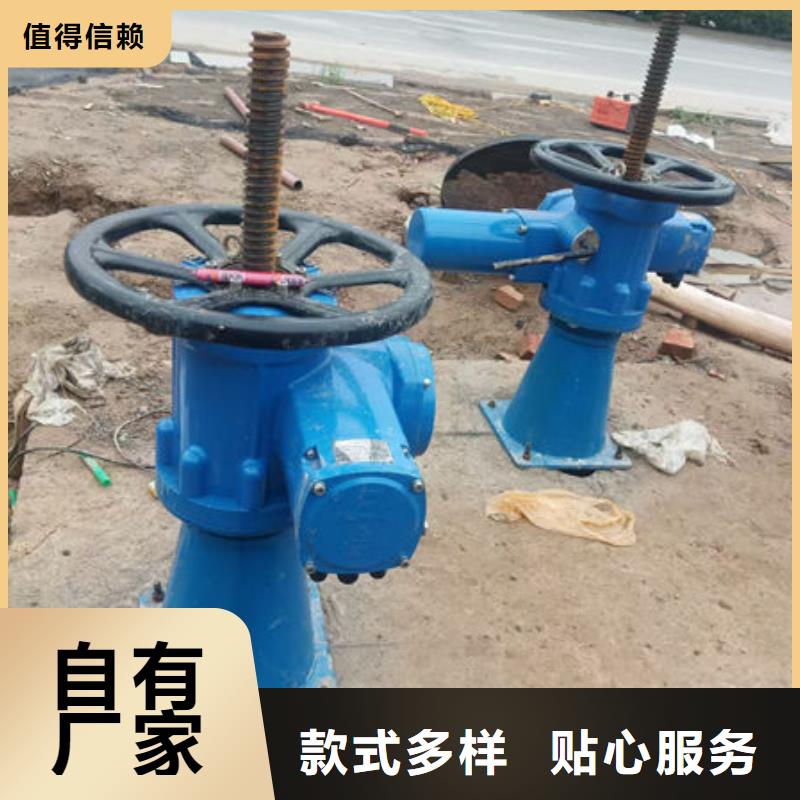

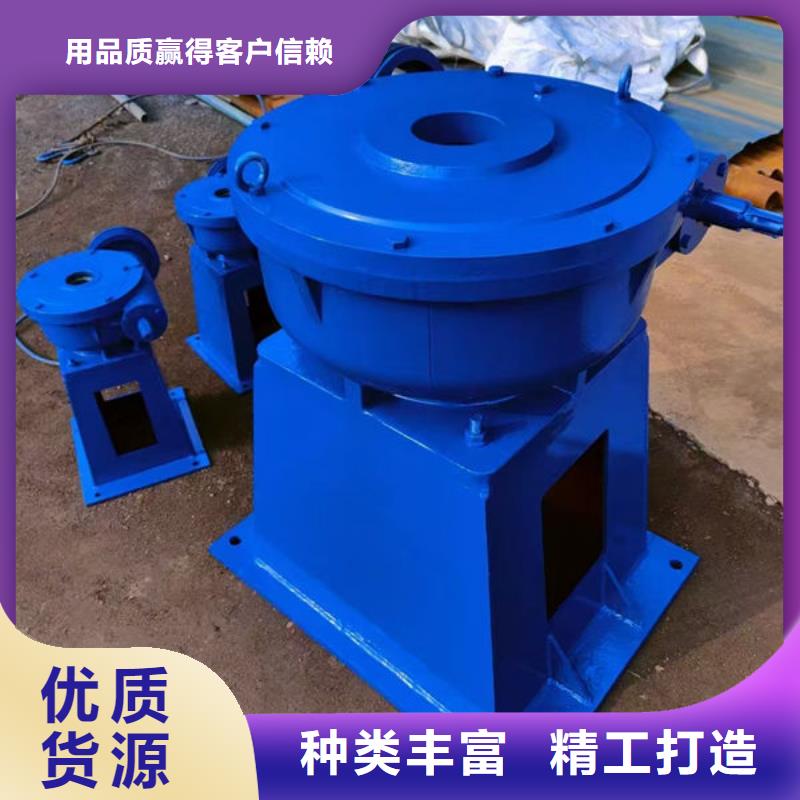

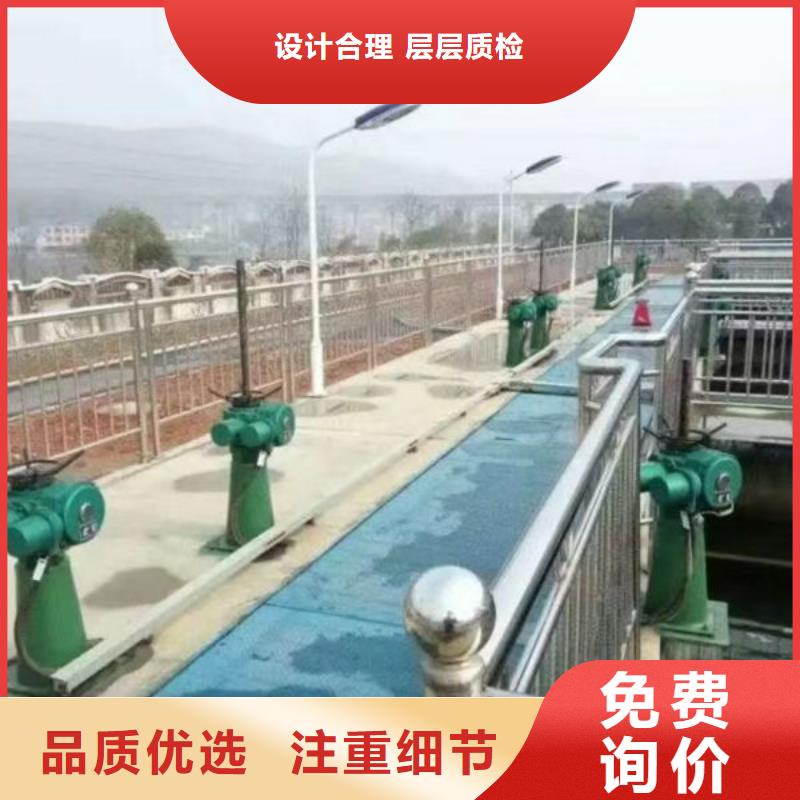

@ 1. 概述 LQDW型電、手動螺桿啟閉機具有超負荷停機保護、事故報警顯示、上下行程限位控制等功能,具有電手動切換機構自動切斷電源、現場與遙控、與機聯控功能,應用于水利水電、火力發電廠、核電站、市政、環保等泵站進出口閘門的開啟和關閉,應用于工農業水渠的進、出口閘門截流的開啟和關閉,應用于石油、化工、冶金、印染、造紙工廠等領域給排水閘門的開啟和關閉。對于雙吊點電手啟閉機,所配電動裝置與單吊點一致。該啟閉機所用電動裝置為密封戶外型,可根據用戶要求制成“三防型”(防霉、防潮、防鹽霧)。 2. 型號說明 LQDW 啟閉噸位(KN) 電手動螺桿啟閉機 舉例:LQDw-50型啟閉機,指公稱啟門力50KN(即5噸),電手動螺桿啟閉機。 3. 結構原理及操作程序 LQDW型電手動啟閉機由電動裝置、機座、絲桿、護罩及電氣控制箱等組成,電動裝置由專用電機、減速機構、轉矩控制機構、行程控制機構、位置指示機構、手/電動轉換機構及現場操作機構組成。本啟閉機由電動機或手動搖柄帶動傳動裝置(齒輪、蝸輪、蝸桿或減速箱)運轉驅動傳動螺母(或螺桿)轉動,使螺桿作垂直升降運動,從而作開啟或關閉閘門。 (1)專用電機:為YDF電機。它是根據電動裝置的工作特點及一般閘門使用工況而設計制造的閘門專用電機。 (2)減速機構:為同軸式。由一級蝸桿、蝸輪組成。 (3)行程控制機構:用來指示閘門的開啟和關閉位置,由齒輪傳動部分、計數器和大觸點控制部分組成。 (4)位置指示機構:用來指示閘門的開啟和關閉程度。由一組傳動齒輪、指針、開度盤(270°指示)組成。同時裝有電位器用來將閘門的開度電號發送至控制室。 (5)轉矩控制機構:用來控制電動裝置的輸出轉矩的大小。由轉矩軸、觸板、控制器上“調整”旋鈕)可以調整開度表的“滿度”。(3) 控制器結構說明及注意事項 a. 控制器外形及開孔尺寸 b.控制器表盤上的電器元件的作用: 開度表:閘門開啟、關閉的程度。 白色指示燈:電源指示。黃色指示燈:過轉矩指示。 遠控開關:撥到遠控位置,可實現遠距離操作。 閘開按鈕:控制閘開,閘門全開的燈光指示(紅色指示燈)。 閘關按鈕:控制閘關,閘門全關的燈光指示(綠色指示燈)。 停止按鈕:按閘門停止在全開到全關位置中任意位置時的按鈕。 c.注意事項: 控制器按端子接線圖接線。 支撐架由使用單位根據安裝條件自行配制。 當控制器需要進行修理和檢查時,需打開后罩,拆除端子板上的引線,旋下固定螺釘,方可抽出機芯。 5.技術參數和性能參數 (1)控制器:380V 50HZ 三相四線制 (2)工作環境 a.不含爆炸性和強腐蝕性氣體。 b.溫度范圍為-30℃~40℃。 C.相對濕度不大于80%。 d.海拔高度不大于2000m。 e.無強烈震動。 基本性能參數表 6. 安裝與調整 6.1安裝前,安裝人員應熟悉設備性能和操作方法,確定啟閉機螺桿行程與所配套的閘門安裝尺寸,以保證閘門能夠全部開啟或關閉。 6.2電動啟閉機通常與閘門配套安裝,根據工程具體位置的需要,啟閉機安裝分為四種形式,供用戶參照使用。 a. 予留孔洞式 ( 表二 電動啟閉機安裝基本技術參數) b .予埋鋼板式 ( 表二 電動啟閉機安裝基本技術參數) c .穿孔式 ( 表二 電動啟閉機安裝基本技術參數) 6.3 一般情況下,電動啟閉機應垂直安裝(即螺桿中心垂直于水平面


水庫用鑄鐵閘門及螺桿啟閉機的安裝方法
1、土建工程的配合
鑄鐵閘門安裝前的土建工程一期砼預留閘槽寬為不小于600mm,深度不小于250mm為宜,以保證二期砼的錨固厚度,預埋鋼筋(或錨固板)的埋設如下圖所示。
2、鑄鐵閘門的安裝
為了保證鑄鐵閘門的安裝質量,以達到滿意的止水效果,一般采用整體式安裝,即將閘板和閘框組裝在一起鎖定后進行一次性安裝。
2.1、吊裝
吊裝前要檢查閘板與閘框是否鎖定牢固,以保證在閘門吊裝過程中不致滑落,要輕吊輕放。吊裝就位后進行水平和豎直調整。
2.2、閘門框與閘槽內預埋鋼筋(或錨固板)的焊接
將拉結鋼筋與閘框上的螺栓孔擰牢后與閘槽內預埋的錨固鋼筋(或錨固板)焊接牢固,在焊接過程中要保證閘門的豎直度和水平度,安裝時要保證閘門底檻上平面與渠底上平面一致,門楣處要保證閘板頂部止水面與閘框門楣充分接觸,以保證止水效果。保證的措施:底檻和兩邊閘框的拉結鋼筋與一期砼內的預埋錨固筋(或錨固板)焊接完成后,在門楣處用螺栓頂住門楣框后部與一期砼門楣部砼面上,用螺母進行調整,待閘板止水面與閘框平面充分接觸后再焊接拉結和錨固鋼筋。
2.3、二期砼的澆筑
鑄鐵閘門二期砼的澆筑很重要,一定要將框體部分澆筑在砼里,才能保證閘門的正常使用。(二期砼的澆注見下圖)
應特別注意的是:在二期砼的澆筑過程中千萬不要讓砂漿注入到閘槽里去,這樣會將閘門和砂漿凝固在一起,使閘門無法正常啟閉,若強行啟閉將會把閘門拉壞而無法使用。所以,在二期砼初凝前一定要對流入閘槽內的水泥砂漿進行清理。以保證閘門在閘槽內上下運行自如。



耀禹水利機械廠(承德市分公司)為客戶提供以下服務:本公司以卓越的 搖擺式啟閉機產品,服務,合理的價格服務于廣大客戶。服務三保:保證質量、保證時間、保證數量
服務宗旨:雄厚的實力、產品、服務。
鄭重承諾:保證 搖擺式啟閉機產品的質量、保證出廠的價格、以誠信服務來答謝新老顧客的信賴。
經營原則:顧客至上、質量優良、品種齊全、價格合理。




今年在河北省承德市購買螺桿式啟閉機-雙吊點啟閉機我們更專業有了新選擇,耀禹水利機械廠(承德市分公司)始終堅守以用戶為中心的服務理念,將品質作為發展的基石。廠家直銷,確保為您提供價格實惠且品質卓越的螺桿式啟閉機-雙吊點啟閉機我們更專業產品。如需購買或咨詢,請隨時聯系我們,聯系人:張經理-【13785833688】,地址:冀州區西王鎮工業區。
