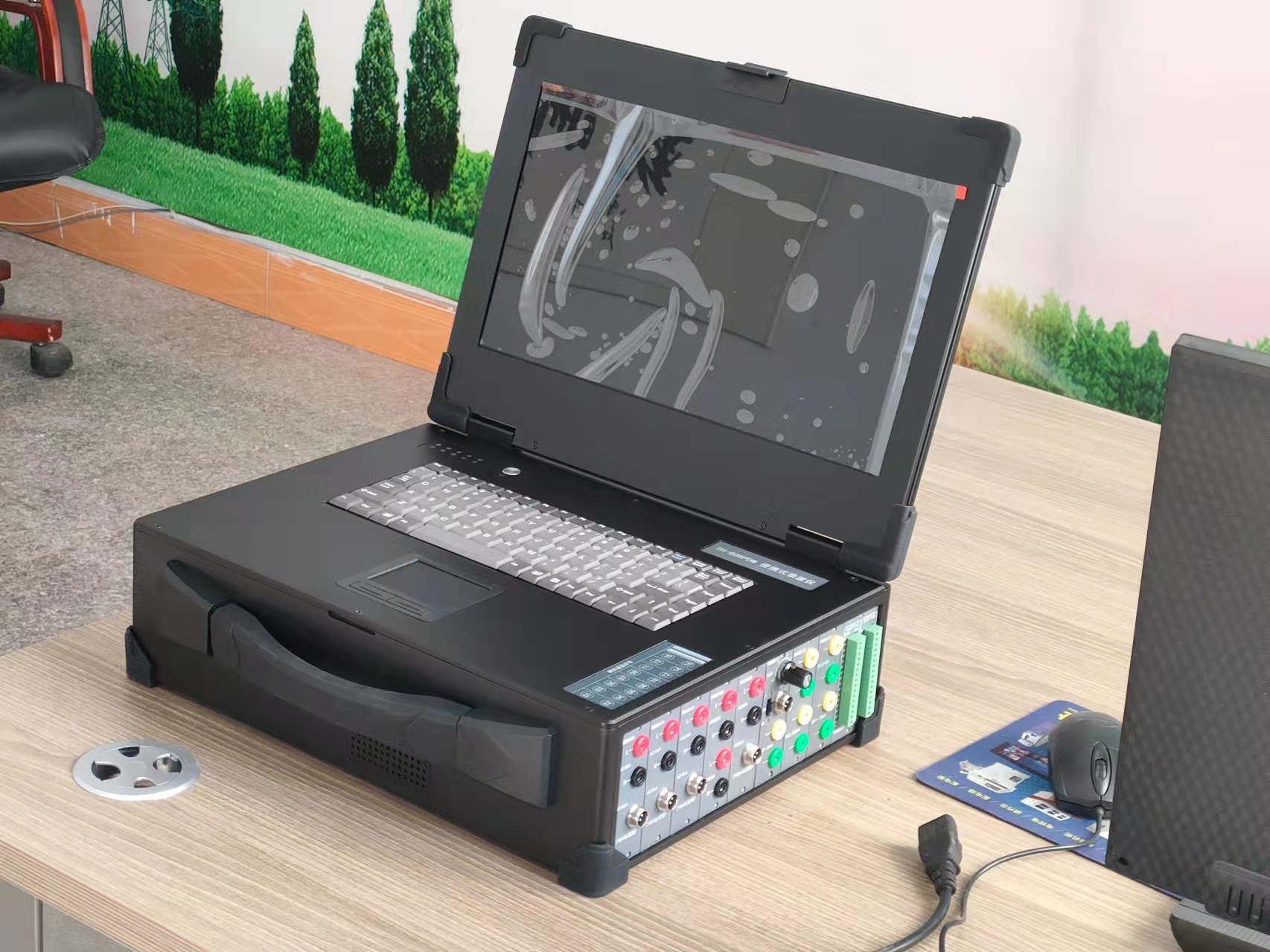

安陽錄波儀一、功能特征?電氣隔離24路模擬量、16路開關量同步采樣輸入信號處理通道全部采用電氣隔離，隔離耐壓3000VDC。?靈活的采樣頻率錄波儀允許選擇從 10K/s 到 100K/s 的多種采樣頻率，以滿足不同應用需要。 采樣頻率為100K/s（2路模擬通道、16路開關通道），當24路模擬量、16路開關量全部打開時，錄波儀的采樣頻率為10K/s。?實時有效值計算錄波儀對模擬通道進行無延遲的有效值計算。交流量RMS每10ms生成一點。?實時派生量計算用戶可以定義多達24個派生量，包括頻率、有功、無功等多個類型。錄波儀進行無延遲的派生量計算。?對接入通道、派生量實時監視，多種故障啟動方式在任何運行狀態下，錄波儀都根據用戶設置的啟動量、啟動方式、啟動值，實時監視接入量，一旦滿足啟動判據，即按用戶設置格式記錄波形。故障記錄文件存儲容量為2GB。如果連接了上位機（PC機），錄波儀即時通知上位機。?發電機總啟動電氣試驗功能連接PC機，錄波儀可以進行發電機總啟動電氣試驗，包括發電機、勵磁機的短路、空載試驗，勵磁調節器特性試驗等。?實時監測實時諧波分析、實時波形顯示、矢量圖畫面。?6.4＂TTF顯示屏分辨率為640*480?串行口通訊RS-232C可以定制為半雙工時序，可通過RS232/485轉換器接入RS-485總線。?10/100Mbps局域網接口錄波儀具備1個局域網接口，可以直接連接PC機，也可接入局域網。?PC軟件PC軟件運行于Windows平臺，通過串行口或網絡接口連接。提供實時監視、參數設置、數據分析、發電機總啟動電氣試驗等功能。

安陽錄波儀模擬量曲線的顏色，與窗口右側光標實時值的顏色一致。開關量從下向上依次排列，坐標系右側的“∠xxxx”標明開關量的代號，符號“∠”的尖角位置與開關量的“斷開”狀態對應，高于此處的位置為“閉合”狀態。開關量狀態的正確顯示依賴于“外接邏輯”的正確設置，請參見“設置/開關通道”。按“Tab”鍵，切換畫面操作組，共有4組操作：“放大/縮小”、“移動”、“光標1”、光標2”。9.2.1.放大/縮小方向鍵 →： 放大時間軸，波形橫向壓縮。方向鍵 ←： 縮小時間軸，波形橫向展開。方向鍵 ↑： 放大縱軸（標幺值軸），波形縱向壓縮。方向鍵 ↓： 縮小縱軸（標幺值軸），波形縱向展開。9.2.2.移動方向鍵 →： 只有在暫停狀態下有效，波形向左移動。方向鍵 ←： 只有在暫停狀態下有效，波形向右移動。方向鍵 ↑： 縱軸零點上移，波形向上移動。方向鍵 ↓： 縱軸零點下移，波形向下移動。9.2.3.光標1、光標2方向鍵 →： 光標右移方向鍵 ←： 光標左移如果錄波儀當前的采樣頻率為100kHz，且與“電氣試驗”聯機，則不支持實時波形功能。如果先進入了實時波形畫面，再與電氣試驗聯機，則會自動退出到常量列表畫面。9.2.4.顯示參量選擇按F3鍵打開參量選擇對話框，選擇在畫面上顯示的參量。按F1鍵切換選中的參量。按Tab鍵在列表框間切換輸入焦點。

<安陽>天正華意電氣設備有限公司

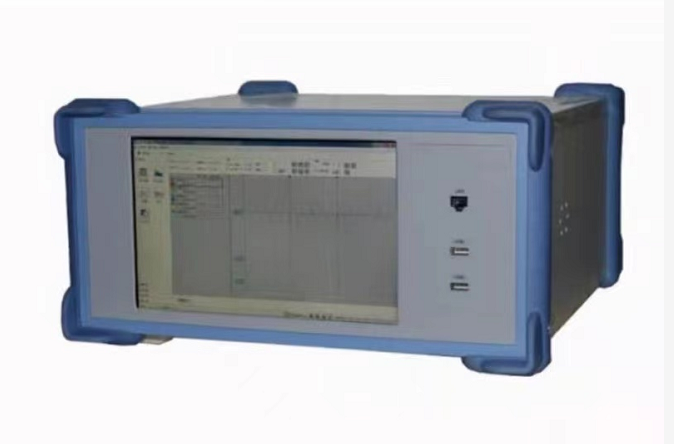

安陽錄波儀功能特征?電氣隔離18路模擬量、16路開關量同步采樣輸入信號處理通道全部采用電氣隔離，隔離耐壓3000VDC。?靈活的采樣頻率錄波儀允許選擇從 10K/s 到 100K/s 的多種采樣頻率，以滿足不同應用需要。 采樣頻率為100K/s（2路模擬通道、16路開關通道），當18路模擬量、16路開關量全部打開時，錄波儀的采樣頻率為10K/s。?實時有效值計算錄波儀對模擬通道進行無延遲的有效值計算。交流量RMS每10ms生成一點。?實時派生量計算用戶可以定義多達24個派生量，包括頻率、有功、無功等多個類型。錄波儀進行無延遲的派生量計算。?對接入通道、派生量實時監視，多種故障啟動方式在任何運行狀態下，錄波儀都根據用戶設置的啟動量、啟動方式、啟動值，實時監視接入量，一旦滿足啟動判據，即按用戶設置格式記錄波形。故障記錄文件存儲容量為2GB。如果連接了上位機（PC機），錄波儀即時通知上位機。?發電機總啟動電氣試驗功能連接PC機，錄波儀可以進行發電機總啟動電氣試驗，包括發電機、勵磁機的短路、空載試驗，勵磁調節器特性試驗等。?實時監測實時諧波分析、實時波形顯示、矢量圖畫面。?6.4＂TTF顯示屏分辨率為640*480?串行口通訊RS-232C可以定制為半雙工時序，可通過RS232/485轉換器接入RS-485總線。?10/100Mbps局域網接口錄波儀具備1個局域網接口，可以直接連接PC機，也可接入局域網。?PC軟件PC軟件運行于Windows平臺，通過串行口或網絡接口連接。提供實時監視、參數設置、數據分析、發電機總啟動電氣試驗等功能。二、技術規格1.18路同步采樣模擬通道?模擬通道A/D分辨率 ： 16位?有效值準確度： 0.2%錄波儀裝有6個模擬信號處理模塊，每個模塊由3路模擬通道組成。

<安陽>天正華意電氣設備有限公司 便攜故障錄波分析儀現貨報價

安陽錄波儀記錄自動覆蓋錄波儀采用循環方式管理故障記錄。故障啟動后，錄波儀生成一個新的記錄，如果此時存儲空間不足，錄波儀會刪除舊的一個故障記錄，然后保存新記錄。錄波儀能夠保存的記錄數目，取決于故障記錄的大小，而故障記錄的大小由記錄格式?jīng)Q定，請參見“故障記錄格式”。7.6.記錄的 保存在打開的記錄列表對話框中，用戶可以“ 化”需要保留的記錄(F2)。 化的記錄，即便是當前舊的記錄，也不會被新的記錄覆蓋。建議將需要長期保存的記錄上傳至PC機，因為過多的 化記錄減少了錄波儀的循環存儲空間。列表中用圖標標明故障記錄的狀態：未被 化的記錄。被 化的記錄。7.7.打開故障記錄在打開的記錄列表對話框中，按“↙”鍵，打開選定的故障記錄，進入分析畫面。分析畫面如下圖：畫面橫向為時間軸，時間零點為故障啟動點，故障前時間顯示為負；縱向為幅值，由于各模擬量的額定值可能不同，為方便比較，縱軸采用標幺制，即為“實時值/額定值”。而光標對應處顯示為有名值（實際值）。開關量從下向上依次排列，坐標系右側的“∠xxxx”標明開關量的代號，符號“∠”的尖角位置與開關量的“斷開”狀態對應，高于此處的位置為“閉合”狀態。模擬量曲線與光標對應值使用一致的顏色。全景框，橫向為記錄的時間全長，縱向為記錄的小到 標幺值，顯示了記錄的“全景”。取景框，顯示了當前畫面在記錄全景中的位置。按“Tab”鍵，切換鍵盤操作，共有4組操作：“放大/縮小”、“移動”、“光標1”、光標2”。7.7.1.7放大/縮小方向鍵 →： 放大取景框時間軸，波形橫向壓縮。方向鍵 ←： 縮小取景框時間軸，波形橫向展開。方向鍵 ↑： 放大取景框縱軸（標幺值軸），波形縱向壓縮。方向鍵 ↓： 縮小取景框縱軸（標幺值軸），波形縱向展開。7.7.2.移動方向鍵 →： 取景框右移，波形向左移動。方向鍵 ←： 取景框左移，波形向右移動。方向鍵 ↑： 取景框上移，波形向下移動。方向鍵 ↓： 取景框下移，波形向上移動。

<安陽>天正華意電氣設備有限公司 便攜故障錄波分析儀現貨報價

安陽錄波儀通道率定是指設定采樣通道實測信號值和真實物理量的對應關系，選擇正確的信號通道類型（電壓或電流）以及設定通道采樣的檔位，在軟件主界面點擊“通道率定”按鈕出現圖9所示界面。 對于模擬信號采集通道CH1CH2CH3CH4…..CH12，可以選擇通道信號類型，信號類型可以是電壓或者電流，選定通道類型后儀器將采集點切換到對應的物理通道，如果選擇電壓信號則對應的電流通道信號將不會被采集，選擇電流信號則對應的電壓信號通道不會被采集。 如果選定的信號為電壓信號還需要選擇信號的量程，儀器電壓通道采集分為10V/200V/400V三檔。 注意：試驗過程中一定要正確的選擇信號的量程以免通道過電壓 選定模擬通道類型以后設定兩個采集點和真實物理量的對應關系，一般情況下應盡量選擇傳感器的零點和滿量程點，傳感器都是線性變換，對于電壓輸出型傳感器，如果傳感器輸出電壓為V1時對應的物理量為R1，輸出為V2時對于的物理量為R2，V1R1V2R2和V1->R1和V2->R2的對應關系已知時，儀器會自動計算出實時采集的物理量值。例如對于導葉位移傳感器，假設傳感器輸出為0V時對應的水力發電機調速器導葉開度為0%，10V時對應的導葉開度為，則設置CH1的率定點1為 0，0 率定點2為10，100則試驗過程中儀器會自動顯示真實的導葉開度百分數值。 用戶也可以選擇對指定的通道進行自動率定，選擇自動率定后出現圖10所示畫面 在此窗口點擊啟動后，儀器自動采集當前通道的電壓值顯示在通道數值項，用戶只需要在待校驗的率定點輸入對應的物理量值即可，當兩個率定點都獲得數值后，當前通道校驗完成。如果在點擊啟動前選擇了交流有效值，則率定點的通道數值項將顯示信號的交流有效值否則顯示直流平均值。

<安陽>天正華意電氣設備有限公司
便攜故障錄波分析儀現貨報價

安陽錄波儀數據分析程序儀器內置的數據分析軟件主要包括：波形展示和分析工具，組合運算工具，交叉圖形工具，頻譜分析工具，諧波分析工具，有效值計算工具，交流功率計算工具，三相對稱性分析工具和相量圖繪制工具軟件工具中的示波器組件負責完成數據采集過程中的波形實時展示，數據分析中的波形放大，縮小，定位，參數統計等，以及整個試驗?zāi)０宓耐ǖ勒故久Q，單位，時間窗口范圍，通道坐標范圍，是否隱藏通道，當前展示坐標軸等。組合運算工具為用戶提供通道數據運算功能，當數據采集完成后，用戶可以使用該工具對當前示波器時間窗口中的圖形進行加，減，乘，除和積分等運算，運算結果還是以示波器形式展現，用戶可以選擇生成該曲線的圖片或?qū)С鲈撉€的EXCEL數據等將運算結果保存。交叉圖形工具中為用戶提供曲線相關性分析功能，用戶可以對當前示波器時間窗口中的任意兩條波形制作相關性曲線，還可以選擇生成該曲線的圖片或?qū)С鲈撉€的EXCEL數據等將相關性曲線數據保存。頻譜分析工具提供信號的傅立葉頻譜變換功能，用戶可以對當前示波器時間窗口中的任意一段曲線進行頻譜變換，以獲取該信號的頻譜圖形，然后通過生成圖形或者EXCEL文檔形式將數據保存。用戶通過有效值計算工具可以對當前示波器時間窗口中的特定信號進行有效值計算，以獲取信號的交流有效值。用戶通過交流功率計算工具可以對當前示波器時間窗口中的某2個特定信號進行功率計算，計算的指標包括有功功率，無功功率，視在功率，有效值，功率因素等。三相分析工具是以當前示波器時間窗口中的指定的6個信號為A/B/C三相的電壓和電流，計算每個信號的有效值，每一相的有功功率，無功功率，視在功率，功率因素以及三相電壓和電流的零序分量，正序分量，負序分量，并繪制各個信號，分量的相量圖。第三章 軟件操作

安陽錄波儀軟件構成錄波儀 PC軟件，通過串行口或局域網連接錄波儀儀器。PC軟件包括以下程序：在線監測(PMR.EXE)：實時與錄波儀通訊，顯示模擬量有效值、開關量狀態、故障記錄狀態。上傳錄波儀各種記錄文件到本地硬盤。PMR.EXE可以完成錄波儀全部的參數設置功能。雖然錄波儀可以完成一部分設置功能，但是一些復雜的或需要漢字的輸入的項目需要使用軟件包進行，例如：通道類型、通道名稱、代號、額定頻率等。數據分析(WS.EXE)：PC機有更好的人機操作環境，可以使用WS.EXE對包括故障記錄在內的各種記錄文件作更詳盡的分析，并且可以輸出打印。電氣試驗(TRIAL.EXE)：包含多項電氣試驗功能，可完成發電機總啟動電氣試驗，例如發電機空載、短路、勵磁調節器特性、同期試驗、甩負荷試驗等。此外還包含轉子交流阻抗試驗、定子鐵心磁化試驗、進相試驗等試驗功能。程序的曲線類試驗、波形類試驗功能用途廣泛，可滿足多種動態過程記錄要求。程序也包含幾種實時監測功能，如實時值列表、諧波分析、矢量圖等。電氣試驗程序需要用網絡線連接錄波儀。如果錄波儀當前的采樣頻率為100kHz，則在與“電氣試驗”聯機后，錄波儀禁止了“實時波形”功能。
