鞍山錄波儀、實時監測運行中，錄波儀實時進行有效值、派生量計算，所以可以作為實時監測儀使用。并且錄波儀可以作為其他設備的數據源，通過串行口或網絡接口發送實時數據包。作為實時監測儀使用時，不影響錄波儀的故障錄波功能。 9.1.實時顯示/列表按“菜單”鍵，選擇彈出菜單的“實時顯示/列表”。列表分2頁顯示模擬量、派生量有效值，以及開關量狀態。用戶可以選擇每個頁面顯示的參量。畫面刷新頻率 1次/秒。F1：運行/暫停F2：切換顯示頁面F3：設置；選擇每個頁面選擇的參量。9.2.實時顯示/波形按“菜單”鍵，選擇彈出菜單的“實時顯示/波形”。此畫面顯示模擬量、開關量實時波形。此畫面支持的操作：F1：運行/暫停。F2：保存當前數據到存儲器。記錄的類型用圖標標記， 文件擴展名為“WVF”。在記錄列表中，可以打開、刪除記錄。F3：選擇模擬通道、開關通道。Tab：操作切換方向鍵：決定于當前的操作定義。畫面橫向?yàn)闀r(shí)間軸，中點為零點；縱向?yàn)榉担捎诟髂M量的額定值可能不同，為方便比較，縱軸采用標幺制，即為“實時值/額定值”。而光標對應處顯示為有名值（實際值）。

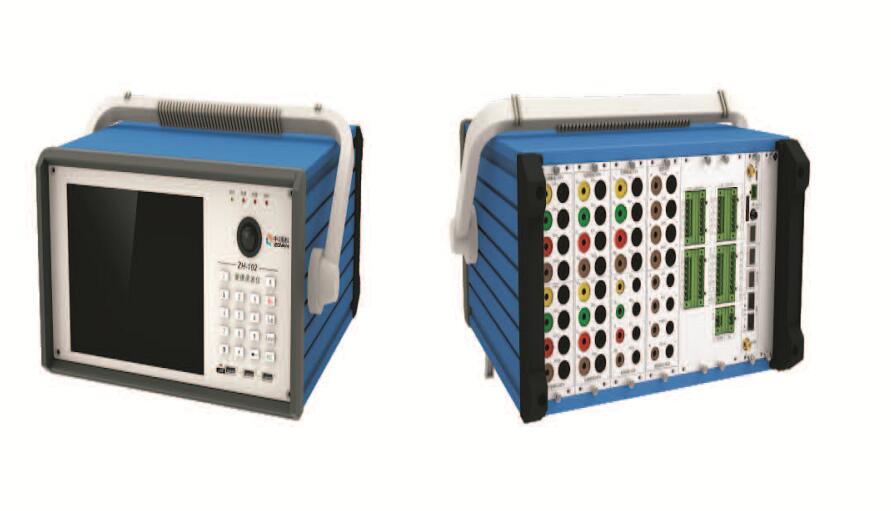

鞍山錄波儀便攜式故障錄波器是集成了故障錄波、電氣試驗、綜合電力監測功能的便攜式儀器，內置高性能的處理、采集、運算和通訊組件，實現了先進的數據處理能力，可用于電力系統各個環節的穩態測量和暫態記錄分析。TH-608CDM便攜式故障錄波器是本產品系列的第4代版本，采用QT編制的全新軟件界面，實現了錄波、試驗、監測的功能集成，增加了部分電氣試驗項目，并著重強化長時錄波功能。配套的上位機軟件，具備與TH-608CDM便攜式故障錄波器相同的軟件界面，可經由局域網與TH-608CDM便攜式故障錄波器連接，實現儀器功能的遠程擴展，具備與本機基本相同的功能，包括監測、錄波、試驗、設置等等。主要功能包括：故障錄波：按預定義的故障判據監測實時信號，在出現故障時啟動波形錄制，同時通知上位機。此功能可用于電力系統關鍵設備的運行監測，用于故障的捕捉、診斷。實時監測：TH-608CDM便攜式故障錄波器接入了16路開關量、32路模擬量。實時顯示波形、諧波、矢量圖，并實時計算模擬量有效值、派生量（頻率、有功、無功、零序、負序等）。模擬量波形可實時傳輸至上位機。長時錄波：長時間連續記錄模擬量、開關量波形。長可記錄31天，可選采樣頻率為10kHz。發電機總啟動電氣試驗：可以完成新機組或大修后的電氣試驗項目，提高了測量精度和數據處理能力，實現電氣試驗的自動化。試驗項目包括發電機空載試驗、短路試驗、頻率特性、進相試驗、甩負荷試驗、轉子交流阻抗、同期裝置校驗等，以及勵磁調解器的各項試驗，例如階躍試驗、滅磁試驗、零起升壓試驗等。

<鞍山>天正華意電氣設備有限公司 鞍山發電機專用測試儀廠家-現貨足

鞍山錄波儀數據分析程序儀器內置的數據分析軟件主要包括：波形展示和分析工具，組合運算工具，交叉圖形工具，頻譜分析工具，諧波分析工具，有效值計算工具，交流功率計算工具，三相對稱性分析工具和相量圖繪制工具軟件工具中的示波器組件負責完成數據采集過程中的波形實時展示，數據分析中的波形放大，縮小，定位，參數統計等，以及整個試驗?zāi)０宓耐ǖ勒故久Q，單位，時間窗口范圍，通道坐標范圍，是否隱藏通道，當前展示坐標軸等。組合運算工具為用戶提供通道數據運算功能，當數據采集完成后，用戶可以使用該工具對當前示波器時間窗口中的圖形進行加，減，乘，除和積分等運算，運算結果還是以示波器形式展現，用戶可以選擇生成該曲線的圖片或?qū)С鲈撉€的EXCEL數據等將運算結果保存。交叉圖形工具中為用戶提供曲線相關性分析功能，用戶可以對當前示波器時間窗口中的任意兩條波形制作相關性曲線，還可以選擇生成該曲線的圖片或?qū)С鲈撉€的EXCEL數據等將相關性曲線數據保存。頻譜分析工具提供信號的傅立葉頻譜變換功能，用戶可以對當前示波器時間窗口中的任意一段曲線進行頻譜變換，以獲取該信號的頻譜圖形，然后通過生成圖形或者EXCEL文檔形式將數據保存。用戶通過有效值計算工具可以對當前示波器時間窗口中的特定信號進行有效值計算，以獲取信號的交流有效值。用戶通過交流功率計算工具可以對當前示波器時間窗口中的某2個特定信號進行功率計算，計算的指標包括有功功率，無功功率，視在功率，有效值，功率因素等。三相分析工具是以當前示波器時間窗口中的指定的6個信號為A/B/C三相的電壓和電流，計算每個信號的有效值，每一相的有功功率，無功功率，視在功率，功率因素以及三相電壓和電流的零序分量，正序分量，負序分量，并繪制各個信號，分量的相量圖。第三章 軟件操作

<鞍山>天正華意電氣設備有限公司 鞍山發電機專用測試儀廠家-現貨足

鞍山錄波儀一、功能特征?電氣隔離24路模擬量、16路開關量同步采樣輸入信號處理通道全部采用電氣隔離，隔離耐壓3000VDC。?靈活的采樣頻率錄波儀允許選擇從 10K/s 到 100K/s 的多種采樣頻率，以滿足不同應用需要。 采樣頻率為100K/s（2路模擬通道、16路開關通道），當24路模擬量、16路開關量全部打開時，錄波儀的采樣頻率為10K/s。?實時有效值計算錄波儀對模擬通道進行無延遲的有效值計算。交流量RMS每10ms生成一點。?實時派生量計算用戶可以定義多達24個派生量，包括頻率、有功、無功等多個類型。錄波儀進行無延遲的派生量計算。?對接入通道、派生量實時監視，多種故障啟動方式在任何運行狀態下，錄波儀都根據用戶設置的啟動量、啟動方式、啟動值，實時監視接入量，一旦滿足啟動判據，即按用戶設置格式記錄波形。故障記錄文件存儲容量為2GB。如果連接了上位機（PC機），錄波儀即時通知上位機。?發電機總啟動電氣試驗功能連接PC機，錄波儀可以進行發電機總啟動電氣試驗，包括發電機、勵磁機的短路、空載試驗，勵磁調節器特性試驗等。?實時監測實時諧波分析、實時波形顯示、矢量圖畫面。?6.4＂TTF顯示屏分辨率為640*480?串行口通訊RS-232C可以定制為半雙工時序，可通過RS232/485轉換器接入RS-485總線。?10/100Mbps局域網接口錄波儀具備1個局域網接口，可以直接連接PC機，也可接入局域網。?PC軟件PC軟件運行于Windows平臺，通過串行口或網絡接口連接。提供實時監視、參數設置、數據分析、發電機總啟動電氣試驗等功能。

<鞍山>天正華意電氣設備有限公司 鞍山發電機專用測試儀廠家-現貨足

鞍山錄波儀數據分析程序儀器內置的數據分析軟件主要包括：波形展示和分析工具，組合運算工具，交叉圖形工具，頻譜分析工具，諧波分析工具，有效值計算工具，交流功率計算工具，三相對稱性分析工具和相量圖繪制工具軟件工具中的示波器組件負責完成數據采集過程中的波形實時展示，數據分析中的波形放大，縮小，定位，參數統計等，以及整個試驗?zāi)０宓耐ǖ勒故久Q，單位，時間窗口范圍，通道坐標范圍，是否隱藏通道，當前展示坐標軸等。組合運算工具為用戶提供通道數據運算功能，當數據采集完成后，用戶可以使用該工具對當前示波器時間窗口中的圖形進行加，減，乘，除和積分等運算，運算結果還是以示波器形式展現，用戶可以選擇生成該曲線的圖片或?qū)С鲈撉€的EXCEL數據等將運算結果保存。交叉圖形工具中為用戶提供曲線相關性分析功能，用戶可以對當前示波器時間窗口中的任意兩條波形制作相關性曲線，還可以選擇生成該曲線的圖片或?qū)С鲈撉€的EXCEL數據等將相關性曲線數據保存。頻譜分析工具提供信號的傅立葉頻譜變換功能，用戶可以對當前示波器時間窗口中的任意一段曲線進行頻譜變換，以獲取該信號的頻譜圖形，然后通過生成圖形或者EXCEL文檔形式將數據保存。用戶通過有效值計算工具可以對當前示波器時間窗口中的特定信號進行有效值計算，以獲取信號的交流有效值。用戶通過交流功率計算工具可以對當前示波器時間窗口中的某2個特定信號進行功率計算，計算的指標包括有功功率，無功功率，視在功率，有效值，功率因素等。三相分析工具是以當前示波器時間窗口中的指定的6個信號為A/B/C三相的電壓和電流，計算每個信號的有效值，每一相的有功功率，無功功率，視在功率，功率因素以及三相電壓和電流的零序分量，正序分量，負序分量，并繪制各個信號，分量的相量圖。第三章 軟件操作

---
