阿拉善電纜故障探測儀 設備組成單相接地故障點巡查裝置是由信號發生裝置、信號采集器、信號接收定位器三部分組成。（1）信號發生裝置：在故障線路停電狀態下，該裝置向10kV故障線路注入檢測信號，用以檢測接地故障；（2）信號采集器：為手持可移動測量裝置，檢測異頻電流信號用于定位單相接地點，在線路正常運行時，可實時檢測線路負荷電流；（3）信號接收定位器： 用于接收并顯示信號采集器發送異頻電流、負荷電流和鉗表電壓及本機電壓等測量數據，確定故障點方向及位置。2.2操作原理當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的異頻信號，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路?？梢酝ㄟ^(guò)在線路任意位置檢測該信號的存在與否，判斷故障點的位置。示意圖如下:

<阿拉善>天正華意電氣設備有限公司

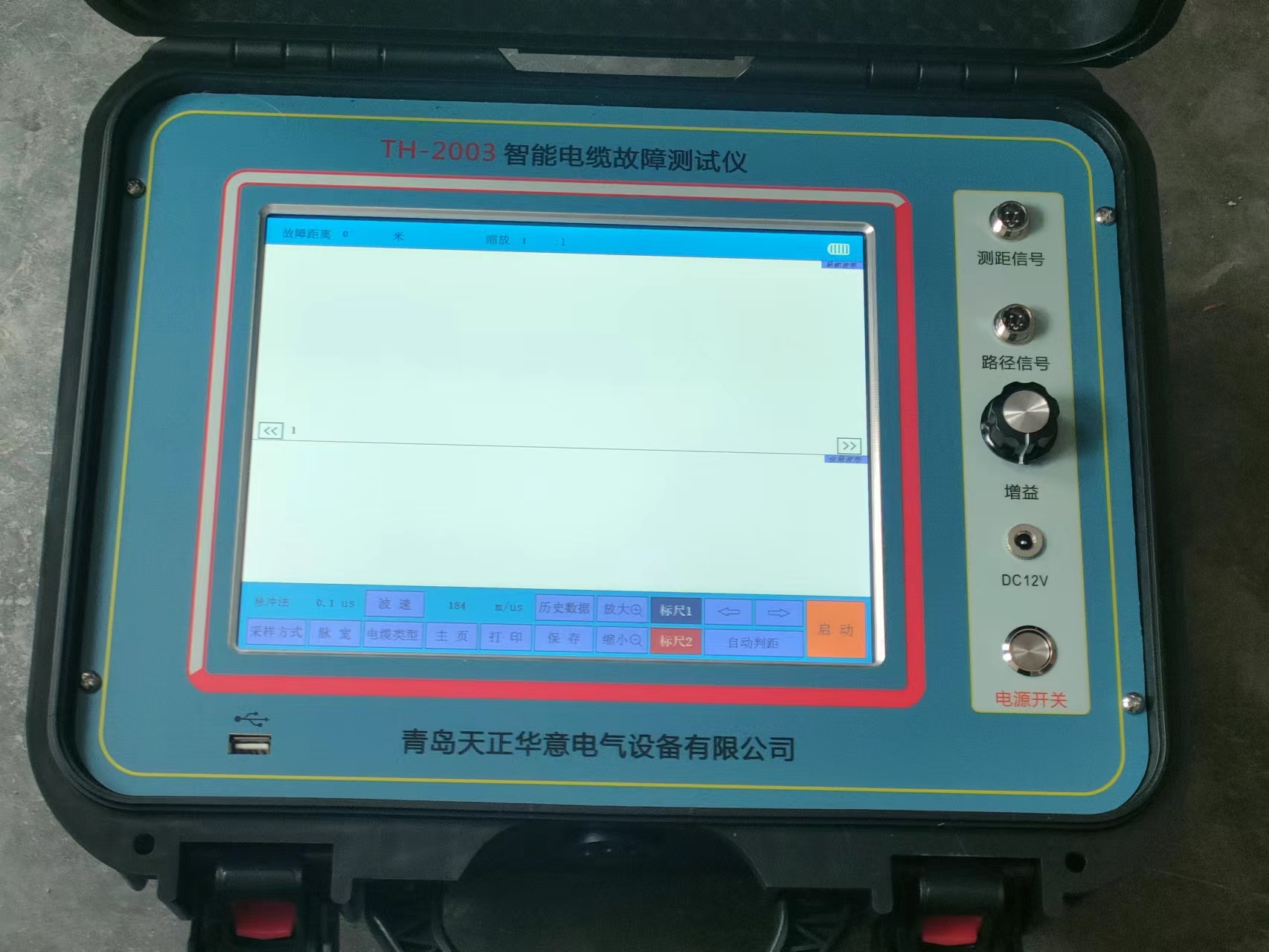

阿拉善電纜故障探測儀 工作原理TH-2003采用的是時域反射原理，即對電纜發射一電脈沖，電脈沖將在電纜中勻速傳輸，當遇到電纜阻抗發生變化的地方（故障點），電脈沖將產生反射。測距主機將電脈沖的發射和反射的變化以時域形式通過液晶屏顯示出來，通過屏幕上的波形可直接判讀故障距離。五、儀器操作面板及界面說明1.操作面板介紹① 開關按鍵：按下自鎖接通電源，再按解鎖斷開電源。開機2分鐘無任何操作時，屏幕將變暗進入屏保節能狀態。② 充電端口：用于連接充電器，給電池充電。③ 增益旋鈕：測量電纜故障點距離時，順時針旋動幅度增大；逆時針旋動幅度減小。（需采樣刷新才有變化）④ 路徑信號：尋找電纜路徑時，從該端口發出信號。⑤ 測距端口：測量電纜故障點距離時，從該端口發出信號。⑥ 觸摸式彩色液晶屏：詳見“工作界面介紹”。2.工作界面介紹采樣方式 按“ ”鍵，彈出采樣方式選擇子菜單。子菜單中包括：“低壓脈沖”、“閃絡方法”、“三次脈沖”、“八次脈沖”和“速度測量”。儀器開機默認“低壓脈沖”，根據測試需要，可選擇相應的采樣方式，再按“采樣方式”鍵退出（三次脈沖和八次脈沖為擴展測試方法）。脈寬按“”鍵，彈出脈沖寬度選擇子菜單。子菜單中包括7個選項，分別為：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs。根據測試距離選擇合適的脈寬，按對應的子菜單鍵可以對脈沖寬度進行選擇，儀器開機默認0.2μs，再按“脈寬”鍵退出此項功能。注意：在高壓閃絡法測試中此項不做選擇。

阿拉善架空線路單相接地故障定位儀

阿拉善電纜故障探測儀 儀器使用注意事項：1．在進行故障測試前應仔細閱讀儀器使用說明書，掌握好操作步驟和儀器的接線。2．本電纜故障預定位測試主機的主要特點之一是無外接電源，設備全部由機內內置電池提供。這給儀器的使用帶來很大的方便，提高了因素。機內電源電池的狀態由熒屏右上方電池電量顯示百分比。不足時(大約10％時)會有聲音提示。在每次到現場測試電纜故障時，必須將測距主機的電池電壓充足。電池電壓充足以后可以保證正常工作2小時以上。儀器在使用時可接交流電源進行浮充使用。但是在進行高壓閃絡測試時，必須與外部交流市電完全斷開。3．由于儀器在沖擊閃絡（三次脈沖法）狀態工作時，電纜地線到高壓設備間的連接地線上將產生數千伏的瞬時高壓，儀器的“中央控制單元”接地線時，一定要將儀器地線直接接到系統地上而不能接在別處。否則在進行沖擊高壓時有可能造成儀器死機，甚至損壞儀器。4．儀器屬高度精密的電子設備。非專業人員千萬不要輕率拆卸。儀器有問題，請及時與經銷商或本公司聯系。如因人為因素造成儀器損壞，將使你失去儀器保修的權利。5.使用人員應具備高壓設備操作常識，并接受本儀器使用培訓。使用中應注意高壓防護措施，定期對設備和高壓部件檢測維護。

阿拉善電纜故障探測儀 儀器的操作使用步驟：由于本儀器主要在高壓環境中工作，在現場使用此儀器檢測電纜故障前，應詳細閱讀本使用說明書中的有關儀器測試原理、接線方式和使用注意事項。以免發生人身事故和損壞儀器設備。1．用低壓脈沖法測試電纜的低阻接地、短路、斷路故障A．此時不用多次脈沖控制器。直接在電纜故障測試儀的輸入輸出接口接出一根夾子線。將夾子線的紅夾子夾在故障電纜故障相芯線上，黑夾子夾在電纜的外皮地線上。B．啟動儀器電源開關，屏幕工作以后，觸摸屏幕任意地方進入設置界面。此時儀器默認的狀態是“低壓脈沖法”。應根據現場被測電纜種類、長度和初步判斷的故障性質選擇使用方法。設置在“低壓脈沖法”時，在此界面還可以進行波速測量和打開歷史文件查閱以前的測試結果。C. 完成設備參數設置后，點擊“采樣”鍵，儀器自動發出測試脈沖。此界面將顯示電纜的開路（全長）波形或低阻接地（短路）故障波形。若波形不好操作者應調節“中值”和“幅度”，并觀察采到的回波，直到操作者認為回波的幅度和位置適合分析定位為止。D．波形定位讀距離。低壓脈沖判距比較容易，只要將游標分別定位到發射波及反射波的起點即可。圖五 低壓脈沖法測試的開路全長波形界面E．“保存”很多時候，需要將測試結果保留或留作對比用，就要利用儀器中的“保存”功能，將此次測得的波形保存在儀器的數據庫中。如果測試人員認為有必要保存此次測試結果，可點擊“保存”鍵，根據子菜單提示操作即可。2．用沖擊高壓閃絡法測試電纜的高阻泄漏故障（包括高阻閃絡性故障）本儀器可用沖擊高壓閃絡法測試電纜的高阻泄漏故障。沖擊高壓閃絡法測試電纜的高阻泄漏故障是目前在國內流行的傳統檢測方法。

<阿拉善>天正華意電氣設備有限公司 阿拉善架空線路單相接地故障定位儀

阿拉善電纜故障探測儀 面板示意圖四、技術參數1、數顯距離：99.9米，小0.1米。2、粗測誤差小于10％，定點誤差為零。3、電磁通道增益≥110dB。4、電磁通道接收機靈敏度≤5μV。5、聲音通道音頻放大器增益≤120dB。6、工頻抑制能力＞40dB。7、聲磁同步定點儀：即現場定點時，數字屏在沖擊高壓形成的沖擊電磁波作用下計數一次，并顯示故障距離或滿亮(99.9米)。同時，由高阻耳機監聽電纜故障點在沖擊放電擊穿時火花產生的地震波，以便排除環境雜波干擾。8、內置65kHz電磁傳感器，可作電纜路徑和電纜埋設深度的探測。9、工作電源：內置可充電池供電，連續工作時長＞12小時。10、功耗：≤0.7W五、原理簡介1、本儀器由電磁波傳感器，聲波振動傳感器，數據處理器，LED距離顯示器及音頻放大器五大部分組成。2、在進行沖擊高壓放電定點時，電磁傳感器接收到由電纜輻射傳來的電磁波后，送至數據處理器，經放大整形處理，啟動內部的距離換算電路工作。當拾音傳感器接收到由地下傳來的故障點地震波后也送至數據處理器放大整形，產生計數中斷信號，讓距離顯示器顯示終處理結果 (故障距離數)。并凍結顯示數字，提供穩定觀察。第二次沖擊放電時重復上述過程并刷新上次顯示數據。由于電磁波傳播速度極快，遠高于地表聲波傳播速度，根據電磁波與聲波的傳播時間差，利用公式I＝TV (I：距離，單位米； T：時間差單位秒； V：聲波在地表層或電纜中的傳播速度，XXX米/秒)，由數據處理電路換算出故障距離來。3、音頻放大器可放大拾音傳感器拾取的微弱地震波信號，由耳機監聽其大小，配合顯示屏數據定點。如果地震波太弱，形不成計數中斷信號，距離顯示器將自動發出中斷信號使其滿亮顯示99.9米。

<阿拉善>天正華意電氣設備有限公司 阿拉善架空線路單相接地故障定位儀

阿拉善電纜故障探測儀 但是，在現場進行故障點定位時有可能出現兩種情況：種是探頭距故障點太遠，高壓設備對電纜沖擊放電時，定點儀只是由電磁傳感器接收到輻射電磁波后計數器開始計數，而沒有地震波來使計數器停止計數，耳機也聽不到地震波。所以此時計數器將一直計到原設定數99.0米。而且每沖擊放電一次，計數器將重新刷新一次，但仍顯示99.0米，屏幕信息僅告訴操作者高壓設備的沖擊閃絡功能正常，可放心沿電纜路徑繼續測聽；第二種情況是沖擊閃絡時，耳機已能聽到足夠強的地震波聲，計數器不再顯示滿量程99.0米。而是顯示某一固定數值（有可能末尾兩位數有跳動），此固定數值重復顯示的機率相當高。此時操作者可以斷定，距離即為探頭到故障點的直線距離。當能確定故障距離后，下一步是沿電纜路徑，任意移動探頭一米左右，以判斷方向。如果讀數減小一米，證明移動方向正確。若讀數增加一米，說明遠離故障點。便可按屏顯距離直接移動探頭至故障點附近。此時，地震波強度加大，屏顯數明顯減小。只要在該處仔細緩慢地移動探頭，總會發現某點的讀數小。無論探頭往任何方向移動，讀數將會增大。那么該點恰好是電纜故障點的正上方。此刻的屏顯數即為該點的電纜埋設深度。而且此時用耳機監聽的話，會發現此點正是地震波的點。

<阿拉善>天正華意電氣設備有限公司 阿拉善架空線路單相接地故障定位儀

阿拉善電纜故障探測儀 系統主要技術參數：1) 工業計算機控制，觸摸式操作方式，抗干擾能力強；2）系統功能：故障距離測量、故障點定位、傳播速度測試、電纜路徑查找、埋設深度探測；3）測試方式：低壓脈沖、閃絡法、音頻法、聲磁同步法、谷值法、峰值法、電磁感應法等；4）測試范圍：測試距離：60km，探測深度：2-5m；5）測量精度：粗測誤差：±10m（值）或1％（相對值），精測誤差：±0.2m（定點、路徑、深度）；6）采樣頻率：200MHz，小分辨率0.5m（100m/us）7）采樣方式：全自動連續采樣，決不漏掉任何一次放電波形8）低壓脈沖：寬度：自適應 幅度：400Vpp9）輸出功率：路徑功率：100W10）沖擊高壓：0～35kV 11）短路電流：0～320mA12）燒穿功率：0～2450J四、系統組成部件技術說明1、電纜故障閃測儀 1.1主要功能： 12寸工業級計算機控制、觸摸式操作方式；XP操作系統，可視無線專家指導，4G網絡；具有測距、測速等功能；200MHz采樣頻率，小分辨率0.5m（100m/us）全自動連續采樣，決不漏掉任何一次放電波形；測試方法：多次脈沖取樣，感應取樣，閃絡取樣、低 壓脈沖取樣1.2主要技術指標：八次脈沖法多次脈沖電纜故障測試儀1）可測35KV以下等級所有電纜的高、低阻故障，適應面廣。2）脈沖產生器承受沖擊高壓：不低于40KV3）數據采樣速率: 200MHz4）測試距離：＞60Km5）無測試盲區6）讀數分辨率：0.1m 7）系統測試精度小于20cm8）測試電纜長度設有：＜1Km （短距離）；＜3Km（中距離）；＞3 Km（長距離）；低壓脈沖幅度：約400VP-P 。9）八次脈沖發送及故障反射信號自動顯示，同時顯示電纜開路全長波形。使得故障特征波形的表示極為簡單。所有的高阻故障波形僅有一種，即類似低壓脈沖法的短路故障波形，自動顯示故障距離，沒有測試盲區。10）具有海量測試波形儲存功能：能將現場測試到的波形按規定順序方便地儲存于儀器內，供隨時調用觀察。11）能將測得的故障點波形與好相的全長開路波形同時顯示在屏幕上進行同屏對比

<阿拉善>天正華意電氣設備有限公司

阿拉善電纜故障探測儀我們根據發射脈沖和反射脈沖的時間差及電纜中電波的傳播速度，可測出故障點到測試端的距離為：S＝VT/2式中：S代表故障點到測試端的距離V代表電波在電纜中的傳播速度T代表電波在電纜中來回傳播所需要的時間在速度V已知和時間T已經測出的情況下，就可計算出故障點距測試端的距離S 。這一切只需稍加人工干預，就可由計算機自動完成，測試故障迅速準確。二、測試系統控制面板介紹測試面板可分為四部分：菜單欄、狀態欄、圖形顯示區、功能鍵區。１、菜單欄 菜單欄包括“數據管理”和“測試幫助”兩個菜單：“數據管理”菜單：包括“打印”、“讀盤”、“存盤”、“結束”四個菜單項。選擇“打印”可將屏幕顯示內容用打印機打印出來；選“存盤”可將測試的波形和數據存儲于電腦的硬盤或外存儲器（如U盤等）中，作為資料保存；選“讀盤”可調出以前測試時存儲的波形，以供事后分析；選“結束”可退出該控制面板。２、狀態欄 狀態欄里顯示四個方面的信息：左邊是測試方式；第二個是選擇的電纜介質所對應的電波速度（若是測速度，則不顯示介質信息）；第三個是故障距離（或電纜長度）；右邊顯示測試日期。３、圖形顯示區 圖形顯示區用來顯示采樣所得的波形，電腦內存儲的波形也可以通過讀盤或調用在此顯示，供使用人員分析。４、功能鍵區功能鍵區由14個按鍵組成，可分為三類。初始化數據：包括測試方法和介質選擇兩個鍵。測試方法：有兩種選擇，“測故障”和“測速度”。基本的測試方法有三種，“低壓脈沖”、“沖閃”、“直閃”?！暗蛪好}沖”有“2μs”和“0.2μs”兩種脈寬可選擇。 “沖閃”包括“電感電壓取樣”，“電阻電壓取樣”，“電流取樣”三個菜單項；“直閃”包括“電壓取樣”“電流取樣”兩個菜單項。介質選擇：程序初始化時設置為“油浸紙型”，如果是其它介質的電纜，可根據電纜的介質選擇。

阿拉善架空線路單相接地故障定位儀

阿拉善電纜故障探測儀 電纜路徑查找信號發射器一、簡介電纜故障測試儀主機具有測距功能，也具有電纜路徑發射器功能，電纜路徑信號發射器配合聲磁數顯同步定點儀，能準確的探測各類地埋電力線纜、金屬管道的埋設路徑及埋設深度。二、功能特點采用多頻率正弦信號，在探測埋地電纜的路徑走向及埋設深度時，可有效地抑制工頻干擾、同頻干擾，提高了現場探測效率。該設備信號輸出功率大，可以使所探測的路徑距離達10km以上，完全滿足國內大多數企業的各類超長度敷設電纜的埋設路徑查找工作。三、技術指標1、輸出功率：在負載電阻為10Ω時，輸出功率大于30W，并且連續可調。2、工作頻率：18kHz、33kHz、65kHz、83kHz3、具有自動過熱、過載保護功能，可連續工作8小時以上。4、工作電源：12V 5、環境條件：溫度-20～50℃，濕度小于95％四、路徑信號發射器面板示意圖1.操作面板介紹① 開關按鍵：按下自鎖接通電源，再按解鎖斷開電源。開機2分鐘無任何操作時，屏幕將變暗進入屏保節能狀態。② 充電端口：用于連接充電器，給電池充電。③ 增益旋鈕：測量電纜故障點距離時，順時針旋動幅度增大；逆時針旋動幅度減小。（需采樣刷新才有變化）④ 路徑信號：尋找電纜路徑時，從該端口發出信號。⑤ 測距端口：測量電纜故障點距離時，從該端口發出信號。⑥ 觸摸式彩色液晶屏：詳見“工作界面介紹”。3.路徑信號界面：開機后，點擊“路徑信號”，進入路徑信號界面，

阿拉善架空線路單相接地故障定位儀

阿拉善電纜故障探測儀 單相接地故障點巡查使用前確保巡查裝置各儀器電量足夠4.4.1 確認線路已經停電（線路負荷電流檢測）使用絕緣令克棒將鉗表卡入被測線路，信號接收定位器檢測負荷電流，實時顯示線路負荷電流值（必須為0，確保停電狀態），此功能也可以檢測正常運行線路的負荷電流。4.4.2單相接地故障點定位（1）在信號發生裝置關機狀態下，接地線將主機可靠接入大地，同時將將掛鉤拉閘桿接入故障線路（三個掛鉤同時短接接入三相），打開裝置電源，選擇檔位開關進入“異頻信號”，調節“電流調節”旋鈕，確保電流大小在15-50mA之間，一般調至30mA。（2）建議使用二分法，將鉗表沿故障線路巡查，實時查看信號接收定位器顯示的異頻電流值。當某一點的兩側異頻電流值發送跳變，則確定這一點就是接地故障點。（3）檢測完成，關閉所有設備電源，對信號發生裝置進行充電。4.4.3高阻接地查找（1）在信號發生裝置關機狀態下，接地線將主機可靠接入大地，同時將將掛鉤拉閘桿接入故障線路（三個掛鉤同時短接接入三相），打開裝置電源，選擇檔位開關進入“搖表信號”，按下確定鍵輸出搖表信號，測試絕緣電阻，10s后顯示測試數據（例如500k），界面提示測試結束。
