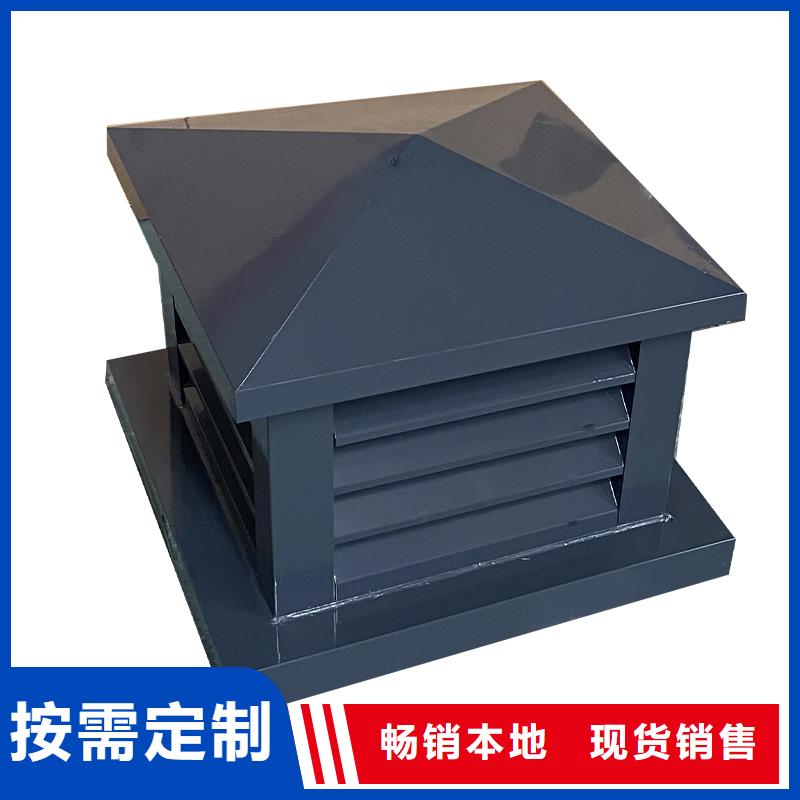

F系列風帽簡介F系列風帽分為兩種：1.F系列方形百葉風帽 2.F系列圓形防帽國標圖集：16j916-1建筑標準設計圖集-44頁1. F系列風帽具有防臺風、黑龍江大興安嶺本地防雨雪倒灌、黑龍江大興安嶺本地阻力小的特點，在外界風力作用下，可產生負壓，對排氣道形成抽力效應，有利于排氣道排氣。2. 成品風帽采用不銹鋼材料制成，基座壓頂為鋼筋混凝土預制板。G系列風帽簡介國標圖集：16j916-1建筑標準設計圖集-50頁1. G系列自然抽力式風帽，采用4個M8膨脹螺栓與基座連接，可適用于臺風地區。2. 產品無任何旋轉及活動性部件，使用過程中無需維護。3. 產品可根據需要調配外觀顏色及制作造型，提高建筑整體美觀度。成品風帽安裝說明：1. 風帽應根據所選排氣道的種類和型號，采用配套的成品，根據企業的安裝說明進行安裝。2. 出屋面處排氣道洞口尺寸長和寬，根據所選排氣道系統對應樓板預留孔洞的尺寸確定。3. 坡屋面的排氣道伸出高度,應符合下列規定：1. 排氣道中心線距離屋脊小于1.50m時，應高出屋脊0.6m.2. 排氣道中心線距屋脊1.50-3.0m時，應高于屋脊，且伸出屋面高度不得小于0.6m米3. 排氣道中心線距屋脊大于3.om時,其頂部同屋脊的連接同水平線之間的夾角不應大于10度，且伸出屋面高度不得小于0.6。4. 出屋面部分外保溫按工程設計。黑龍江大興安嶺樓頂煙道拔氣風帽

黑龍江大興安嶺樓頂煙道拔氣風帽，貫通式防火止回閥是在直排式防火止回閥的基礎上,在閥門出氣口外側設置上下貫通的導向板，水平支管的氣流撞擊導向板后轉向?yàn)榇怪睔饬?，可防止水平氣流在排氣道?nèi)形成氣幕而影響下部樓層排氣；由于導向板為上下貫通結構，閥門關閉時不影響下部樓層排氣。 (3)導流式防火止回閥是在閥門出氣口設置導流裝置將水平氣流引導過渡為垂直氣流,防止水平支管內的氣流進入 排氣道內形成氣幕而阻礙下部樓層的排放，還可對排氣道內氣流形成引射作用,加速氣體排放。一些導流裝置具有可調節功能,可根據安裝樓層的位置進行調節，排氣效果。導流裝置一般安裝在管道內部，會占用少量排氣道流通截面。

黑龍江大興安嶺樓頂煙道拔氣風帽，排氣道靠墻設置，如墻體為鋼筋混凝土?xí)r，墻面可不做抹灰處理，但墻上孔洞應封堵，如墻體為砌體或輕質墻板時應對墻面做掛網抹灰處理，處理寬度宜大于排氣道預留洞口尺寸100mm。 7.5L型排氣道應安裝在建筑的陰角處，安裝之前應確保所在陰角的墻壁表面垂直、黑龍江大興安嶺本地平整，陰角處墻壁的耐火極限不應低于1.00h，安裝之后排氣道與墻壁的接縫處應抹灰并壓入耐堿玻璃纖維網格布。 7.6 排氣道應自下而上逐層安裝。 7.7在施工過程中，為防止雜物掉入排氣道內，應在排氣道開口部位采取臨時封蓋措施。 7.8排氣道安裝就位后，施工單位應在排氣道與樓板預留孔洞之間的縫隙處支撐樓板底模，用C20細石混凝土分兩次將縫隙密封填實，并做好防水處理；同時在排氣道外壁滿掛玻璃纖維墻體網格布，與墻體搭接寬200mm，外抹M7.5水泥砂漿7.9排氣道管壁的耐火極限不應低于1.0h，并符合現行 標準《建筑防火通用規范》GB55037的相關規定。7.10衛生間排氣道與墻體連接部位的防水構造應符合相關標準的規定。
